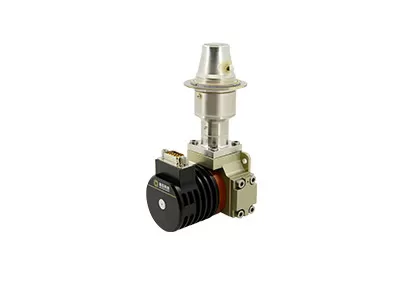

T2SL de geïntegreerde Detector van IRL van de Dewarvat Koelere Assemblage Dubbele Band Gekoelde

  • T2SL Integrated Dewar Cooler Assembly Dual Band Cooled IR Detector
Plaats van herkomst Wuhan, Hubei-Provincie, China
Merknaam GST
Certificering ISO9001:2015; RoHS; Reach
Modelnummer C330S MW/LW
Min. bestelaantal 1 stuk
Prijs Negotiable
Betalingscondities L/C, T/T

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Resolutie 320x256 Pixelhoogte 30μm
Stabiele Machtsconsumptie <9W NETD ≤20mK (mw); ≤25mK (LW)
Spectrale Waaier 3.7~4.8μm (mw); 7.7~9.5μm (LW) Grootte 142x58.5x71mm
Hoog licht

T2SL geïntegreerde Dewarvat Koelere Assemblage

,

T2SL de gekoelde Detector van IRL

,

RoHS Geïntegreerde Dewarvat Koelere Assemblage
Laat een bericht achter
Productomschrijving
C330S de dubbele Band koelde Infrarode Detector



320x256 / 30µm MWIR/LWIR koelde de Dubbele Band Infrarode Detector door GST Infrared



Productomschrijving



C330S de dubbele band infrarode detector koelde is gebaseerd op de wereld die van de Globale Sensortechnologie T2SL-technologie leidt. Het bestaat één enkele 320x256/30µm FPA om de medio golf te ontvangen en te snakken golf infrarode straling en dewarvatassemblage om de vacuüm ultra-low temperaturen werkomgeving voor FPA en een cryokoeler te verstrekken om de temperatuur binnen de dewarvatassemblage te bedaren.



Elk van de 320x256-pixel in de serie kan tussen de gevoeligheidswijze van MWIR worden geschakeld en LWIR-door het bias voltage te veranderen dat op het apparaat, ruimtecoherentie tussen de twee banden verzekert. De beelden/de video's van beide banden kunnen worden gevangen en output binnen één enkele kaderperiode, die de tijdelijke coherentie tussen banden optimaliseert. De kaderfrequentie van beide banden kan tot 100Hz zijn voor de controle van de hoge snelheidsbewegende doelwitten.



Hoofdlijnen


- Resolutie: 320x256
- Pixelhoogte: 30µm
- MW/LW-dubbel-Bandweergave
- Hoge Gevoeligheid
- Uitstekende niet-Uniformiteit



Productspecificaties



Model C330S MWIR/LWIR
Materiaal T2SL
Resolutie 320x256
Pixelhoogte 30μm
Spectrale Waaier Mw: 3.7μm~4.8μm
LW: 7.7μm~9.5μm
Het werk Wijze Momentopname; ITR-Integratiewijze; Vensterswijze; Anti-blooming
Lastencapaciteit Mw: 8.9Me-/3Me-
LW: 21Me-
Dynamisch bereik Mw: ≥76dB
LW: ≥80dB
Aantal Output 2 of 8; Tot 12 Mpixel/s per Output
NETD MW≤20mK
LW≤25mK
Efficiënt Pixeltarief ≥99.0%
Reactie niet-Uniformiteit ≤8%
Cryocoolertype RS058
Regelmatige Machtsconsumptie <9w>
Max Power Consumption <18w>
Voeding 24V gelijkstroom
Het koelen Tijd <8min>
Gewicht ≤600g
Afmeting (mm) 142x58.5x71
Het werk Temperatuur -45°C ~ +71°C



Industriële Toepassingen


De infrarode detector van C330S wordt MW/LW wijd gebruikt vele gebieden zoals Ver Controlesysteem, de Verhogingssysteem van de Vluchtvisie, Multi-sensor Nuttige lading enz.

T2SL de geïntegreerde Detector van IRL van de Dewarvat Koelere Assemblage Dubbele Band Gekoelde 0


Lof van Klanten


T2SL de geïntegreerde Detector van IRL van de Dewarvat Koelere Assemblage Dubbele Band Gekoelde 1


FAQs



1. Hoe te om juiste infrarode detectorresolutie te kiezen?

Het hangt van de daadwerkelijke behoeften en de toepassingen van uw producten af, en de prijs is ook een factor die moet worden overwogen. Als de beeldkwaliteit niet hoog is, kunt u de infrarode detector met lage resolutie, zoals 120x90, 256x192, 400x300 kiezen. Als u een zeer duidelijk beeld voor sommige speciale doeleinden, zoals verre controle nodig hebt, kunt u een hoge resolutie infrarode detector van 1280x1024 kiezen.



2. Hoe te om juiste pseudokleur voor thermische weergave te selecteren?

- Grijs-wit is geschikter voor het doel met klein temperatuurverschil

- Rood en het blauw is geschikter voor de scène waar de probleempunten moeten worden gevonden.

- Het ijzerrood is het standaardkleurenpalet van de machtsindustrie.

Nota: geen kwestie die het palet u kiest, zal de thermische temperatuur helemaal niet veranderen.



3. hoe te om een geschikte infrarode thermische cameralens te kiezen?

- De standaardlens kan normale doelstellingen met aangewezen afstand bereiken

- Voor de telelens, is het geschikt voor doelstellingen die vrij klein is en van een lange afstand moet worden bekeken

- Om meer detail van voorwerpen bij dichte afstand te zien, is de brede hoeklens beter.

- De macrolens is voor het zien van zeer tinny doel met dichte afstand, zoals spaanderkring.
