640x512 15μm van de de Cameramodule van T2SL LWIR de Thermische Hoge Resolutie GAVIN615L
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 640x512 / 15μm | NETD | ≤25mK |
---|---|---|---|
Spectrale Waaier | 7.7~9.5μm LW | Grootte | 155x67x80mm |
Technologie | Infrarood | Materiaal | T2SL |
Hoog licht | T2SL thermische Cameramodule,Thermische Cameramodule GAVIN615L |

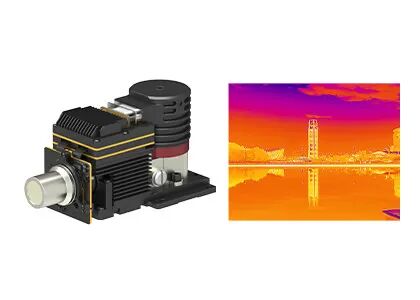

GAVIN615L Module van de hoge Resolutie640x512/15µm T2SL de LWIR Gekoelde Thermische Weergave
GAVIN615L is een gekoelde lange module van de golf thermische die weergave door Globale Sensortechnologie wordt ontwikkeld (GST). Het bestaat uit een de hoge resolutiet2sl LWIR IRL detector van 640x512/15µm met RS058 cryocooler, worden de hardwareelektronika en diverse algoritmen van de beeldverwerking ook ingebed reeds om scherpe en duidelijke thermische beelden voor te stellen.
GAVIN615L de werken in de spectrale waaier van 7.7~9.5μm, met hoge prestaties in de omstandigheden van zand of stofklimaat zullen en niet beïnvloed worden door zonlichttrilling of enige vlam op hoge temperatuur.
- Voldoe aan de Behoeften van Lange afstandopsporing
- Hoge Gevoeligheid
- Lange afstandopsporing
- Gemakkelijke Integratie in het Systeem
- DVP/Cameralink Interface, RAW/YUV-Beeldoutput
- Een verscheidenheid van Ononderbroken Optische zoomfunctieslenzen zijn Beschikbaar
Model | GAVIN615L |
De Detectorprestaties van IRL | |
Resolutie | 640x512 |
Pixelhoogte | 15μm |
Cryocooler | RS058 |
Spectrale Waaier | 7.7μm~9.5μm LW |
Het koelen Tijd (20°C) | ≤7min |
NETD (20°C) | ≤25mK |
Beeldverwerking | |
Framesnelheid | 50Hz/100Hz |
Het verduisteren Wijze | Lineair/Histogram/Gemengd |
Digitaal Gezoem | ×1/×2/×4 |
Beeldrichting | Horizontaal/Verticaal/knipt diagonaal weg |
Beeldalgoritme | NUC/AGC/IDE |
Elektrospecificatie | |
Standaard Externe Interface | J30JZ 25pin |
Analoge Video | VRIEND |
Digitale Video | RAW/YUV met 16 bits: DVP/Cameralink-Output met 16 bits |
Externe Synchronisatie | Kader Externe Synchronisatie: RS422 niveau |
Mededeling | RS422, 115200bps |
Voeding | 20~28VDC |
Stabiele Machtsconsumptie | 14W |
Afmeting (mm) | 155×67×80 |
Gewicht | ≤900g |
Verrichtingstemperatuur | -40°C ~ +60°C |
Trillingsomvang | Trilling: Op een voertuig gemonteerde de Hoge snelheidsvervoer van GJB Schok: Helft-sinus Golf, Mej. van 40g 11, 3 As 6 Richting 3 Keer elk |
Optische Lens | |
Facultatieve Lens | Vast Gezoem: 25mm/F2 |
GAVIN615L koelde infrarode cameramodule wijd wordt gebruikt vele gebieden zoals Ver Controlesysteem, de Verhogingssysteem van de Vluchtvisie, Multi-sensor Nuttige lading enz.
1. Hoe te om juiste infrarode detectorresolutie te kiezen?
Het hangt van de daadwerkelijke behoeften en de toepassingen van uw producten af, en de prijs is ook een factor die moet worden overwogen. Als de beeldkwaliteit niet hoog is, kunt u de infrarode detector met lage resolutie, zoals 120x90, 256x192, 400x300 kiezen. Als u een zeer duidelijk beeld voor sommige speciale doeleinden, zoals verre controle nodig hebt, kunt u een hoge resolutie infrarode detector van 1280x1024 kiezen.
2. Hoe te om juiste pseudokleur voor thermische weergave te selecteren?
- Grijs-wit is geschikter voor het doel met klein temperatuurverschil
- Rood en het blauw is geschikter voor de scène waar de probleempunten moeten worden gevonden.
- Het ijzerrood is het standaardkleurenpalet van de machtsindustrie.
Nota: geen kwestie die het palet u kiest, zal de thermische temperatuur helemaal niet veranderen.
3. Hoe te om een geschikte infrarode thermische cameralens te kiezen?
- De standaardlens kan normale doelstellingen met aangewezen afstand bereiken
- Voor de telelens, is het geschikt voor doelstellingen die vrij klein is en van een lange afstand moet worden bekeken
- Om meer detail van voorwerpen bij dichte afstand te zien, is de brede hoeklens beter.
- De macrolens is voor het zien van zeer tinny doel met dichte afstand, zoals spaanderkring.
