Ongekoelde Thermische Weergavemodule 256x192/12μm voor Veiligheidscamera

Plaats van herkomst Wuhan, Hubei-Provincie, China
Merknaam GST
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iLC212
Min. bestelaantal 1 stuk
Prijs Negotiable
Betalingscondities L/C, T/T

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Resolutie 256x192 Machtsconsumptie 700mW
Spectrale Waaier 8~14μm Pixelhoogte 12μm
NETD ≤65mK Framesnelheid 25Hz/30Hz
Hoog licht

Ongekoelde Thermische Weergavemodule

,

Thermische Weergavemodule 256x192

Laat een bericht achter
Productomschrijving
iLC212 thermische Weergavemodule



Ongekoelde de Thermische Weergavemodule van 256x192/12μm voor Veiligheidscamera


Productomschrijving


Als vertegenwoordiger van kern van de lage kosten de thermische camera, is de ongekoelde IRL de weergavemodule van iLC212 zeer geschikt voor klanten die strenge eis van kleine grootte, lichtgewicht en zeer lage prijs op het gebied van veiligheid en controle heeft.

iLC212 omvat een uitzonderlijk kleine van het het niveaupakket van het grootte256x192/12μm wafeltje infrarode detector (WLP) die long-wave infrarode spectrum vangt (van LWIR) dat zich van 8 tot 14μm uitstrekt.

wegens zijn volledig geoptimaliseerd ruilmiddel-C, kan de thermische de cameramodule van iLC212 in veiligheidscamera's met brede hoek controle en de dichte meting van de waaiertemperatuur worden geïntegreerd.


Hoofdlijnen


- Volledig Geoptimaliseerde toepassingen ruilmiddel-C
- Geschikt voor diverse infrarode producten
- Een brede waaier van thermische weergavetoepassingen
- Lage Machtsconsumptie


Productspecificaties



ModeliLC212
De Detectorprestaties van IRL
MateriaalOngekoeld Vanadiumoxyde
Resolutie256×192
Pixelgrootte12μm
Spectrale Reactie8μm ~14μm
NETD≤ 65mK@F1.0 @25℃@50Hz
Beeldverwerking
Digitale VideoRAW/YUV/BT656; Steunusb2.0 Videotransmissie; De Lijn van de de Steunparameter van de temperatuurmeting
Digitale Framesnelheid25Hz/30Hz
BeeldvertoningZwart-heet/witgloeiend/pseudo-Kleur
BeeldalgoritmeNonuniformitycorrectie (NUC)
3D Vermindering van het Beeldlawaai (3DNR)
2D Lawaaivermindering (DNS)
Dynamisch bereikcompressie (DRC)
De Verhoging van EE
Starttijd≤3s
Temperatuurmeting
Werkende Temperatuurwaaier-10℃~+50℃
De Waaier van de temperatuurmeting-20℃~+150℃, van de de Metingswaaier van de Steuntemperatuur de Uitbreiding en de Aanpassing
De Nauwkeurigheid van de temperatuurmeting±3℃/±3% (neem de grotere waarde) @23℃±5℃; de Afstand van de Temperatuurmeting is 1.5m
Regionale TemperatuurmetingSteun Om het even welke Meting van de Gebiedstemperatuur, Maximumwaarde van het Outputgebied, Minimumwaarde en Gemiddelde Waarde
SDKDe vensters/Linux-de Versie, bereiken Videostroomanalyse en Grijs aan Temperatuuromzetting
Elektrointerface
Externe interface30pin_HOURS schakelaar
Machtsinput
Digitale Video
RS232-TTL/USB2.0
GPIO enz.
MededelingRS232-TTL/USB2.0
UitbreidingscomponentVPC-Raad
PC-Software
ICC SoftwareModulecontrole en Videovertoning
Machtssysteem
VoedingGELIJKSTROOM 3.3V±0.1V
MachtsconsumptieRegelmatige Staat: 0.70W/3.3V @23±3℃
Fysische eigenschap
SchakelaarsExtern Schakelaarmodel: DF40C-30DP-0.4V (51), (uur-Mannetje)
Het koppelen Schakelaarmodel: DF40C (2,0) - 30DS-0.4V (51), (uur-Wijfje)
Grootte21mm×21mm×12.8mm (met inbegrip van 3.2mm lens)
Gewicht8.9g±0.5g (met inbegrip van 3.2mm lens)
Milieuaanpassingsvermogen
Verrichtingstemperatuur-40℃~+70℃
Opslagtemperatuur-45℃~+85℃
Vochtigheidnon-condensing 5%~95%,
Effect & TrillingsweerstandEffect: halve sinusgolf, 40g/11ms, met 3 assen, richting 6
Trilling: 5.35grms, as 3
CertificatieROHS2.0/REACH
Lens
Facultatieve Lens3.2mm/F1.1, HFOV: 55.6±2.8°; Het met een laag bedekken: AR



Industriële Toepassingen


De de thermische weergavemodule wordt van iLC212 toegepast op het gebied van veiligheid en controlerend, is het geschikt om in de Verborgen Camera, Digitale Camera, Koepelcamera, Dooscamera enz. worden geïntegreerd.

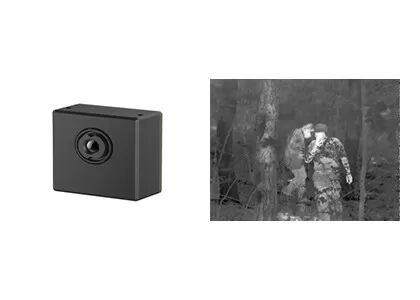

Ongekoelde Thermische Weergavemodule 256x192/12μm voor Veiligheidscamera 0

Onze Productregel


Ongekoelde Thermische Weergavemodule 256x192/12μm voor Veiligheidscamera 1


FAQs


1. Hoe te om juiste infrarode detectorresolutie te kiezen?
Het hangt van de daadwerkelijke behoeften en de toepassingen van uw producten af, en de prijs is ook een factor die moet worden overwogen. Als de beeldkwaliteit niet hoog is, kunt u de infrarode detector met lage resolutie, zoals 120x90, 256x192, 400x300 kiezen. Als u een zeer duidelijk beeld voor sommige speciale doeleinden, zoals verre controle nodig hebt, kunt u een hoge resolutie infrarode detector van 1280x1024 kiezen.

2. Hoe te om juiste pseudokleur voor thermische weergave te selecteren?
- Grijs-wit is geschikter voor het doel met klein temperatuurverschil
- Rood en het blauw is geschikter voor de scène waar de probleempunten moeten worden gevonden.
- Het ijzerrood is het standaardkleurenpalet van de machtsindustrie.
Nota: geen kwestie die het palet u kiest, zal de thermische temperatuur helemaal niet veranderen.

3. Hoe te om een geschikte infrarode thermische cameralens te kiezen?
- De standaardlens kan normale doelstellingen met aangewezen afstand bereiken
- Voor de telelens, is het geschikt voor doelstellingen die vrij klein is en van een lange afstand moet worden bekeken
- Om meer detail van voorwerpen bij dichte afstand te zien, is de brede hoeklens beter.
- De macrolens is voor het zien van zeer tinny doel met dichte afstand, zoals spaanderkring.
