Ongekoelde Thermische de Camerakern 400x300 17μM van LWIR voor de Bouw van Inspectie
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 400x300 / 17μm | Frame rate | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
NETD | <30mK | Spectraalgebied | 8~14μm |
Grootte | 44,5 x 44,5 x 33,6 mm | Gewicht | ≤77g |
Hoog licht | Thermische de Camerakern 17uM van LWIR,De bouwkern van de Inspectielwir Camera |

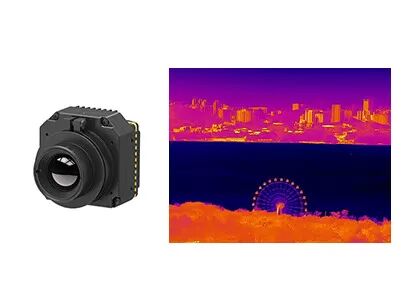

400x300 17μM Thermische de Cameramodule van LWIR Ongekoeld met Industriële Thermografie
PLUG417R de thermische camerakern gebruikt ongekoelde LWIR infrarode detctor van 400x300/17μm met een facultatieve functie van de temperatuurmeting met metingswaaier van -20℃~150 ℃ voor de meting van de industriële of lichaamstemperatuur. Deze infrarode thermische module kan niet alleen maatregelen de waarde van temperatuur rond u maar ook het thermische weergavecijfer tonen. Zo moet het uw beste keus zijn om de temperatuurverandering te controleren.
Deze kleine infrarode cameramodule kan wijd in infrarode thermische weergavetoepassingen zoals Thermografie, de Inspectie van de Elektriciteitsmacht worden gebruikt, Bouwend Inspectie enz. Het is voordelig aan OEM klanten voor secundaire ontwikkeling en integratie in allerlei thermische imagers en infrarode thermografische camera's.
- NETD<30mk>
- Stabiele Prestaties
- Gemakkelijke Integratie
- Duidelijke Beeldkwaliteit & Details
- Klantgerichte Temperatuurwaaier
- Sterk Milieuaanpassingsvermogen
Model | PLUG417R |
De Detectorprestaties van IRL | |
Resolutie | 400x300 |
Pixelhoogte | 17μm |
Spectrale Waaier | 8~14μm |
NETD | <30mk> |
Beeldverwerking | |
Framesnelheid | 25Hz/30Hz/50Hz/60Hz |
Starttijd | <15s> |
Analoge Video | PAL/NTSC |
Digitale Video | RAW/YUV/BT656/LVDS |
Uitbreidingscomponent | USB/Camerlink |
Het verduisteren Wijze | Lineair/Histogram/Gemengd |
Digitaal Gezoem | 1~8X voortdurend Gezoem, Stapgrootte 1/8 |
Beeldvertoning | Zwarte Hete/Witte Hete/Pseudokleur |
Beeldrichting | Horizontaal/Verticaal/knipt diagonaal weg |
Beeldalgoritme | NUC/AGC/IDE |
Elektrospecificatie | |
Standaard Externe Interface | 50pin_HOURS interface |
Communicatie Wijze | Rs232-TTL, 115200bps |
Leveringsvoltage | 4.5~6V |
Temperatuurmeting | |
Werkende Temperatuurwaaier | -10°C~50°C |
Temperatuurwaaier | -20°C~150°C, 100°C~550°C |
Temperatuurnauwkeurigheid | ±2°C of ±2% (neem de Maximumwaarde) |
SDK | ARM/Windows/Linux SDK, Volledig schermthermografie |
Fysieke Kenmerken | |
Afmeting (mm) | 44.5x44.5x36.6 |
Gewicht | ≤77g |
Milieuaanpassing | |
Verrichtingstemperatuur | -40°C ~ +70°C |
Opslagtemperatuur | -45°C ~ +85°C |
Vochtigheid | Non-condensing 5%~95%, |
Trilling | Willekeurige Trilling 5.35grms, As 3 |
Schok | Helft-sinus Golf, 40g/11ms, 3 As 6 Richting |
Optica | |
Facultatieve Lens | Vaste Athermal Nadruk: 7.5mm/13mm/19mm/25mm/35mm |
De thermische de camerakern wordt van PLUG417R wijd gebruikt in Electric Power-Inspectie, Beeldverwerking, de Bouwhvac Veiligheid & de Controle van, in openlucht, Brandbestrijding & Redding, Wetshandhaving & Redding, van ADAS, UAV Nuttige lading enz.
1. Wat Infrarode Detectorresolutie is
Namelijk het aantal pixel van thermische weergave. De hogere resolutie betekent meer observatie en temperatuurmeetpunten, dus kan het kleinere doel bij langere afstand worden waargenomen en worden gemeten. Gewoonlijk strekt de resolutie zich van infrarode thermische weergave van 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, enz. uit Met hogere resolutie, zullen de kosten van detector meer zijn.
2. Gebied van Weergeven (gezichtsveld)
Het verwijst naar het tweedimensionale die gebied van mening van de objecten ruimte door het optische systeem van infrarode thermische imager wordt waargenomen. Vergend horizontaal gezichtsveld die als voorbeeld veronderstellen, dat de grootte van de detectorserie A×B is, is de pixelgrootte D, en de lensbrandpuntsafstand is F, toen de horizontale gezichtsveld-hoek θ=2×acrtan (A×d/2f).
Na de detector serie en pixel wordt de grootte geselecteerd, de gebieds van mening slechts veranderingen met de brandpuntsafstand van het optische systeem: met langere brandpuntsafstand, zal het gebied van mening smaller zijn; met kortere brandpuntsafstand, zal het gebied van mening breder zijn.
