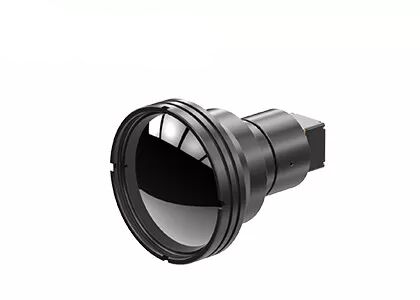

Openlucht Thermische de Camerakern 640x512 van RS232 LWIR voor Veiligheid Controle
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 640x512 | Machtsconsumptie | 0,8 W |
---|---|---|---|
Spectrale Waaier | 8~14μm | Pixelhoogte | 12μm |
NETD | <40mK | Framesnelheid | 25Hz/30Hz |
Hoog licht | RS232 thermische Camerakern,Openlucht Thermische de Camerakern van LWIR,de Camerakern van 640x512 Lwir |
De Thermische Weergavemodule van LWIR met 640x512 12μM Infrared Detectors For in openlucht
TWIN612 de thermische module is een nieuw aankomstproduct dat door Globale Sensortechnologie wordt ontwikkeld. Het integreert 640×512/12µm ceramische pakket ongekoelde infrarode detector. Met typische NETD<40mk, kon de thermische module van TWIN612 duidelijker, scherper en meer gedetailleerd beeld voorstellen.
Met de waaier van de temperatuurmeting van -20℃~150℃/0~550℃, nauwkeurigheid van ±2℃ of ±2% en framesnelheid tot 30Hz, waarborgt de thermische module vlot thermisch beeld en nauwkeurige temperatuurmeting.
De thermische module van TWIN612 heeft de voordelen van compact ontwerp, lichtgewichtstructuur en machtsconsumptie zo laag zoals 0.8w. Met de verbeterde beeldalgoritmen en functie van de temperatuurmeting, stelt de thermische module van TWIN612 stabielere beelden en nauwkeurige temperatuur voor.
Het ceramische verpakkingsprocédé is gelijkaardig aan metaal verpakking, die een rijpe infrarode detector verpakkingstechnologie is. Vergeleken met metaal verpakking, zullen het volume en het gewicht van de verpakte detector zeer verminderd worden. Aldus, zou de thermische module van TWIN612 op de industrieën kunnen worden toegepast die strenge eisen op grootte, gewichts en machtsconsumptie hebben.
- Mini Size: 25.4mm×25.4mm×35mm
- Lichtgewicht: 25g
- Typische NETD<40mk>
- Scherpe, Duidelijke Thermische Weergave
- Typische Machtsconsumptie zo Laag zoals 0.8W
Model | TWIN612/R |
De Detectorprestaties van IRL | |
Resolutie | 640×512 |
Pixelgrootte | 12μm |
Spectrale Waaier | 8~14μm |
Typische NETD | <40mK |
Beeldverwerking | |
Framesnelheid | 25Hz/30Hz |
Starttijd | 6s |
Analoge Video | PAL/NTSC |
Digitale Video | YUV/BT.656/LVDS/USB2.0 |
Beeldvertoning | 11 in Totaal (Witte Heet/Lava/Ironbow/Aqua/Hot-Ijzer/Medisch/Noordpool/Regenboog 1/Regenboog 2/Roodgloeiende/Zwarte Heet) |
Beeldalgoritme | NUC/3D/2D/DRC/EE |
Elektrospecificaties | |
Standaard Externe Interface | 50pin_HOURS |
Communicatie Interface | RS232/USB2.0 |
Leveringsvoltage | 4~5.5V |
Typische Machtsconsumptie | 0.8W |
Temperatuurmeting | |
Werkende Temperatuurwaaier | -10℃~50℃ |
De Waaier van de temperatuurmeting | -20℃~150℃, 0℃~550℃ |
De Nauwkeurigheid van de temperatuurmeting | Groter van ±2℃ of ±2% |
SDK | Vensters/Linux; Bereik Videostroomanalyse en Omzetting van Grijs in Temperatuur |
Fysieke Kenmerken | |
Afmeting (mm) | 25.4×25.4×35 (zonder Lens) |
Gewicht | 25g (zonder Lens) |
Milieuaanpassingsvermogen | |
Werkende Temperatuur | -40℃~+70℃ |
Opslagtemperatuur | -45℃~+85℃ |
Vochtigheid | non-condensing 5%~95%, |
Trilling | 5.35grms, As 3 |
Schok | Halve Sinusgolf, 40g/11ms, 3 As, Richting 6 |
Optica | |
Facultatieve Lens | Vaste Athermal: 13mm |
De de thermische weergavemodule wordt van TWIN612/R toegepast op het gebied van Thermografie, Veiligheid Controle, UAV Nuttige lading, Robots, Intelligente Hardware, ADAS, Brandbestrijding & Redding
1. Wat is infrarode isotherm?
De isothermen spelen een belangrijke rol in het gebruik van infrarode camera's en in de analyse van infrarode thermogrammen. De waarnemers kunnen de distributie van een bepaalde temperatuurwaaier in het infrarode thermische beeld intuïtief waarnemen.
De lijn die de punten verbinden aan dezelfde temperatuurwaarde op wordt de isothermgrafiek opgeroepen isotherm. De isothermen tonen verschillende staten, en de vertegenwoordigde temperatuur is ook verschillend, die in de volgende situaties verdeeld is.
- Als de isotherm dun is, is het temperatuurverschil tussen verschillende plaatsen vrij klein; als de isotherm dicht is, betekent het dat de temperatuur in verschillende plaatsen zeer verschillend is.
- Als de isotherm recht is, betekent het dat er weinig factoren die de temperatuurdistributie beïnvloeden zijn; als de isotherm gebogen is, betekent het dat er vele factoren die de temperatuurdistributie beïnvloeden zijn
- De oost-west tendens betekent dat de temperatuur met breedte varieert, en de breedtefactor is de belangrijkste factor; als de isotherm met de kustlijn parallel is, zo betekent het dat de temperatuur met de afstand van het overzees varieert, en de afstand van het overzees is de belangrijkste factor.
