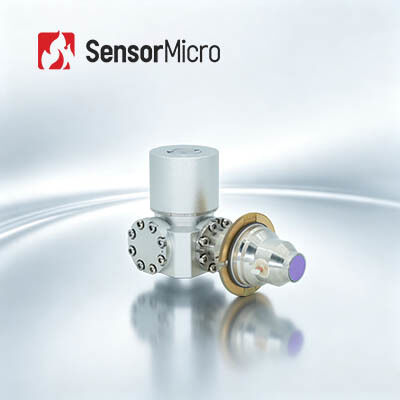

KOEL Infrarooddetector 640x512 15μm voor Snelle Integratie en Gekoelde FPA Infrarooddetector
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | C615H |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Materiaal | T2SL | Oplossing | 640x512/15μm |
|---|---|---|---|
| NETD | 20mK(F2/F4) | Spectraal bereik | 3,7 ~ 4,8 μm MW |
| Bedrijfstemperatuur | -45℃~+71℃ | Max. Framesnelheid | 100 Hz |
| Markeren | De professionele Detector van MCT IRL,Gekoelde de Detector van MCT IRL,De Detector 320x256 van MCT IRL |
||
Productomschrijving
Productbeschrijving
Ontwikkeld op geavanceerde Type-II Superlattice-sensortechnologie, gecombineerd met een geoptimaliseerd lineair cryocoolerontwerp, biedt de C615H HOT gekoelde IR-detector een resolutie van 640×512 en een pixeldichtheid van 15 μm. Door de werktemperatuur van het focal-plane array te verhogen naar 150 K met behoud van topprestaties, biedt het toonaangevende SWaP-voordelen — een kleine voetafdruk, een licht gewicht van 235 g en een stabiel stroomverbruik van slechts 3 W. Met een snelle koelcyclus van 2,5 minuten en een minimale MTTF-levensduur van 25.000 uur, maken de geminiaturiseerde dewar en cryocooler flexibele integratie mogelijk, waarmee wordt voldaan aan de marktvraag naar robuuste thermische beeldvormingsoplossingen met lage totale eigendomskosten.
Belangrijkste Kenmerken
SWaP-geoptimaliseerd Ontwerp
- Dewar-afmetingen: φ33 × 37,5 × 70 mm; Cryocooler: φ26 × 55,8 mm, voor flexibele integratie
- Gewicht gereduceerd tot 235 g; stabiel stroomverbruik verlaagd tot 3 W
Snelle Koeling, Snelle Opstart
- Koeltijd van slechts 2,5 minuten
Verlengde Levensduur, Efficiënte Werking
- MTTF ≥ 25.000 uur
Productspecificaties
| Parameter | Specificatie |
|---|---|
| Model | C615H |
| Gevoelig Materiaal | T2SL |
| Resolutie | 640×512 |
| Pixelgrootte | 15 μm |
| Spectrale Respons | 3,7±0,2 μm ~ 4,8±0,2 μm |
| Typische NETD | 20 mK (F2/F4) |
| Max. Framesnelheid | 100 Hz |
| Effectieve Pixelsnelheid | ≥99,76% |
| Respons Niet-uniformiteit | ≤8% |
| Bedrijfstemperatuur | -45℃ ~ +71℃ |
| Cryocooler | LS711H | RS028 |
| Koeltijd (23℃) | ≤3 min | ≤2,5 min |
| Max. Stroomverbruik (71℃) | ≤12 W | ≤12 W |
| Stabiel Stroomverbruik (23℃) | ≤3 W | ≤3,5 W |
| Afmetingen (mm) | Cryocooler: φ26×55,8 | 86×43×57 Dewar: 33×37,5×70 |
| Gewicht (g) | ≤235 | ≤250 |
Opmerking: Specificaties kunnen zonder kennisgeving worden gewijzigd. Waarden voor dubbele cryocooleropties worden gescheiden door een verticale streep (|).
Industriële Toepassingen
De C615H MWIR cryogeen gekoelde HOT infrarooddetector wordt veel gebruikt in diverse gebieden zoals NDT, Milieumonitoring, Langeafstands surveillance, Wetenschappelijk onderzoek, en meer.
Over Ons
Gedreven door gebruikersbehoeften, zet SensorMicro zich in voor de diepgaande ontwikkeling en continue verbetering van infraroodproducten en toepassingsoplossingen. We bieden niet alleen hoogwaardige hardwareproducten, maar delen ook professionele toepassingservaring, en bieden op maat gemaakte oplossingen die zijn afgestemd op de unieke eisen van verschillende industrieën. Ons wereldwijde servicenetwerk zorgt voor tijdige technische ondersteuning en after-sales service, waardoor we een vertrouwde partner zijn voor klanten over de hele wereld.
Veelgestelde Vragen
1. Hoe werkt een ongekoelde focal plane array microbolometer?
Door gebruik te maken van het principe van infrarood stralingswarmte-effect, zet de ongekoelde infrarooddetector infrarood stralingsenergie om in warmte-energie met infrarood absorptiemateriaal, zodat de temperatuur van het gevoelige materiaal stijgt. Vervolgens verandert een bepaalde fysische parameter van het gevoelige materiaal dienovereenkomstig en wordt deze omgezet in een elektrisch signaal of een zichtbaar lichtsignaal via een bepaald ontworpen conversiemechanisme om de detectie van het object te realiseren.
2. Wat is het voordeel van een ongekoelde VOx microbolometer?
Ongekoelde infrarood focal plane detectoren hebben geen Integrated Dewar Cooler Assembly (IDCA) apparaat nodig en kunnen op kamertemperatuur werken. Ze hebben de voordelen van snelle opstart, laag stroomverbruik, kleine afmetingen, licht gewicht, lange levensduur, lage kosten, enzovoort. Hoewel de gevoeligheid van ongekoelde infrarood focal plane detectoren niet zo goed is als die van gekoelde infrarood detectoren, is hun kosteneffectiviteit na jaren van ontwikkeling duidelijk beter dan die van de gekoelde detector, wat een breder toepassingsperspectief heeft.
