MCT MWIR koelde Infrarode Detectorintegratie 1280x1024 12μm

  • MCT MWIR Cooled Infrared Detector Integration 1280x1024 12μm
  • MCT MWIR Cooled Infrared Detector Integration 1280x1024 12μm
Plaats van herkomst Wuhan, Hubei-Provincie, China
Merknaam GST
Certificering ISO9001:2015; RoHS; Reach
Modelnummer EYAS1212
Min. bestelaantal 1 stuk
Prijs Negotiable
Betalingscondities L/C, T/T

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Detectorresolutie 1280x1024 / 12μm Framesnelheid 1~100Hz regelbaar
Gebruikt voor Secundaire Ontwikkeling Grootte 149x58.5x71mm
NETD ≤20mK Spectrale Waaier 3.7~4.8μm
Hoog licht

MWIR koelde Infrarode Detectorintegratie

,

1280x1024 gekoelde Infrarode Detector

,

Gekoelde mwir detector
Laat een bericht achter
Productomschrijving

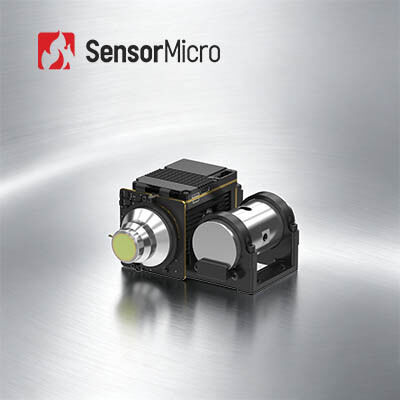

EYAS1212 gekoelde Thermische Module



De Versneller voor 1280x1024/12μm MCT MWIR koelde Infrarode Detectorintegratie



Productomschrijving



EYAS hebben de reeks gekoelde ADVERTENTIEmodules de voorversterkerfunctie om het analoge signaal van de gekoelde detectors van IRL in een digitale videostroomoutput om te zetten. Het is beschikbaar met verschillende resolutieformaten en verschillende golfbanden. EYAS1212 is een lid van EYAS familie met de grote gekoelde detector van serie1280x1024@12 μm MWIR en cryocooler geïntegreerd.



Met EYAS reeks gekoelde ADVERTENTIEmodule, is het gemakkelijk voor OEM klanten om snelle acceptatietest op de infrarode detectors van GST uit te voeren, snelle secundaire ontwikkeling te beginnen en hun ontwikkelingsperiode van modules en volledige die producten te verkorten op gekoelde infrarode detectors worden gebaseerd.



De globale Sensortechnologie is een infrarode detectorleverancier en een infrarode modulefabrikant wat klanten van diverse rijpe en efficiënte thermische weergaveoplossingen voorziet.



Hoofdlijnen



- Gemakkelijk zich te ontwikkelen te integreren

- De Outputonbewerkte gegevens met 16 bits van de Cameralinkinterface, Seriële poortcontrole

- De geïntegreerde Structuur, Afmetingen is Verenigbaar met Detector

- 5V-enig-Levering

- Geschikt om Hoge snelheids Moving Target Te vangen



Productspecificaties



Model EYAS1212
De Detectorprestaties van IRL
Resolutie 1280x1024
Pixelhoogte 12μm
Cryocooler RS058F
Spectrale Waaier 3.7μm~4.8μm mw
Het koelen Tijd (25°C) ≤6min
Optimale NETD (20°C) ≤20mK
Het werk Wijze
Framesnelheid 1~100Hz regelbaar
Het werk Wijze Momentopname; ITR/IWR integratiewijze; Vensterswijze; Anti-blooming
Elektrospecificatie
Standaard Externe Interface QSH 60pin
Digitale Video Cameralink: Outputonbewerkte gegevens met 16 bits
Externe Synchronisatie CC1: INT/Frame Externe Synchronisatie; CC2: MC Externe Synchronisatie
Mededeling Cameralinkseriële poort: TFG+/-, TC+/-; 9600bps
Voeding 1 het Comité van de kanaalweergave: 5V
1 kanaal Cryocooler: 24V
Stabiele Machtsconsumptie 9W
Afmeting (mm) 149×58.5×71
Gewicht ≤680g
Het werk Temperatuur -40°C ~ +60°C
Trillingsomvang Trilling: Op een voertuig gemonteerde de Hoge snelheidsvervoer van GJB
Schok: Helft-sinus Golf, Mej. van 40g 11, 3 As 6 Richting 3 Keer elk



Industriële Toepassingen



De de thermische weergavemodule wordt van EYAS1212 wijd gebruikt vele gebieden zoals Ver Controlesysteem, de Verhogingssysteem van de Vluchtvisie, Multi-sensor Nuttige lading enz.



MCT MWIR koelde Infrarode Detectorintegratie 1280x1024 12μm 0



Onze Voordelen



MCT MWIR koelde Infrarode Detectorintegratie 1280x1024 12μm 1



FAQs



1. Wat is infrarode detector/thermische weergavesensor?

De infrarode golven kunnen niet met het menselijke oog worden gezien. Infrarode detector/thermische weergave de sensor is een optisch-elektroapparaat om aan infrarode straling en thermische energie te reageren en het om te zetten in elektrosignaal en dan output zichtbare thermische beelden.



2. Wat is WLP?

WLP verwijst naar het pakket van het wafeltjeniveau. Het is het proces om hoge vacuüm verpakking direct op het volledige MEMS-wafeltje, dan het ritsen van en het snijden te voltooien om één enkele infrarode sensor te maken. Samen met metaalpakket, ceramisch pakket, zijn zij de 3 belangrijke pakketformaten van ongekoelde infrarode detectors.



3. Wat is het voordeel van WLP?

De detectors van WLP worden IRL speciaal ontworpen om aan het miniaturisatie en lage kostenvereiste in de toepassing van infrarode technologie aan de elektronikamarkt te voldoen van de consument. De globale Sensortechnologie, met het vermogen van de volumevervaardiging, biedt nu een verscheidenheid van WLP aan infrarode moduleoplossingen om meer nieuwe toepassingen van nieuwe markten op te voeren.
