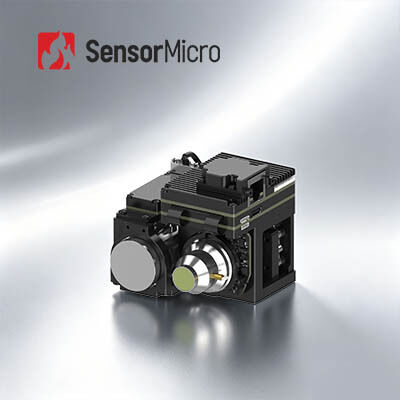

640x512 Resolutie 15μm Pixelgrootte 20mK NETD gekoelde MWIR-infraroodcameramodule voor hooggevoelige thermische beeldvorming
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | GAVIN GC615HMG |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | L/C, T/T |
Productdetails
| Oplossing | 640x512 / 15μm | IR-detector NETD (23℃) | 20mK (F4) |
|---|---|---|---|
| Spectraal bereik | 3.7μm±0.2μm ∙4.8μm±0.2μm | Maat | 71×55×84mm |
| Gewicht (G) | ≤350 | Voeding | 12V±1V |
| Markeren | De Cameramodule van RS046 MWIR,MWIR-Cameramodule 640x512,MWIR-Cameramodule Geïntegreerde Structuur |
||
Productomschrijving
640x512 / 15μm gekoelde HOT MWIR infraroodcameramodule
Productoverzicht
De GAVIN GC615HMG MWIR-gekoude infraroodcamera-kern is ontworpen voor industriële en professionele infraroodintegratie-scenario's met een hoge resolutie.uitstekende aanpasbaarheid aan het milieu en superieure SWaP-prestatiesDe 640×512/15μm hoogprecise detector en de multidimensionale beeldoptimalisatiealgoritmen zorgen voor heldere, stabiele en gedetailleerde thermische beelden onder verschillende werkomstandigheden.Met 150K hoogtemperatuurweerstandHet systeem is zeer goed afgestemd op de specifieke kenmerken van de mobiele apparatuur, met name de snelle koelcapaciteit, de miniaturiseerde afmetingen en het lage stroomverbruik.Ondersteuning van volledige digitale hogesnelheidsinterfaces en flexibele gegevensuitvoer, maakt het een snelle secundaire ontwikkeling en systeemdocking mogelijk, die op grote schaal van toepassing is op infrarooddetectie op lange afstand, mobiele monitoringlast en onbeheerde industriële monitoringsystemen met lange cycli.
Hoofdkenmerken
- Mainstream FPA, helder beeldvorming- Ontwikkeld op basis van een 640×512/15μm grootformaat HOT MWIR gekoelde infrarood detector, met uitstekende veelzijdigheid.2D/3D geluidsreductie, en randvergroting (EE), waardoor duidelijker beelden worden afgeleverd.
- HOT-technologie leidt SWaP-optimalisatie- Ondersteunt werkzaamheden bij hoge temperaturen tot 150 K, met koeltijd ≤ 3 min30 s. Compacte afmeting: 71×55×84 mm, gewicht: 350 g, energieverbruik: 7 W.
- Rijke interfaces, gemakkelijke integratie- Ondersteunt CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Fiber optic interfaces.
Productspecificaties
| Model | GAVIN GC615HMG |
|---|---|
| Prestatie-indicatoren |
Resolutie:640×512 Pixelgrootte:15 μm Cryocooler:RS058 Spectrumrespons:3.7μm±0.2μm ∙4.8μm±0.2μm IR-detector NETD (23°C):20mK (F4) |
| Beeldverwerking |
Framerate:50 Hz (F4) / 30 Hz (F5.5) Digitale zoom:1 × tot 8 × continue digitale zoom Afbeelding:Horizontaal/verticaal/diagonaal draaien Afbeeldingsalgoritme:DRC, geluidsreductie voor 2D/3D-beelden, EE |
| Elektrische apparatuur |
Analoog video:PAL/NTSC Digitale video:Standard: DVP/LVDS/USB2.0 Optie: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Single-mode optische vezels/Multi-mode optische vezels Synchronisatie:Standard: LV-TTL Optie: RS422/LVDS Communicatie:Standaard: USB2.0/LV-TTL Optie: RS422/CAN/USB3.0/GigE Stroomvoorziening:12V±1V Steady Power Consumption (23°C):≤ 7W Koelingstijd (23°C):≤3min30s |
| Fysiek |
Afmeting (mm):71 × 55 × 84 Gewicht (g):≤ 350 Werktemperatuur:-40°C~+71°C |
| Optische lens |
Vaste scherpstelling:25 mm/F2 Continu zoomen:18~275mm/F5.5 110~1100mm/F5.5 15~300mm/F4 23~450mm/F4 |
Industriële toepassingen
De GAVIN GC615HMG thermische beeldvorming module wordt op veel gebieden zoals NDT, milieubewaking, langeafstandsbewaking, wetenschappelijk onderzoek enz.
Onze voordelen
- Uitgebreid productassortiment- een breed scala aan productformaten, waaronder infrarooddetectoren, cameracores en modules om aan de verschillende integratievereisten te voldoen.
- Rijke productvariëteit- Meerdere resoluties, pixelgroottes, golfbanden en combinaties van lensopties bieden meer flexibiliteit voor diverse toepassingen.
- Uitstekende prestaties- Duidelijke afbeeldingen, compacte afmetingen, laag stroomverbruik, hoge gevoeligheid en hoge betrouwbaarheid - ontworpen om te presteren onder een breed scala aan milieuproblemen.
- Gemakkelijke integratie- Meerdere interface-opties maken de integratie eenvoudig en maken snelle ontwikkeling over meerdere toepassingsgebieden mogelijk.
Vaak gestelde vragen
1Wat is NETD?
NETD verwijst naar "Noise Equivalent Temperature Difference".Het is een maatstaf voor hoe goed een thermische beeldvorming detector in staat is om te onderscheiden tussen zeer kleine verschillen in thermische straling in het beeldDe NETD wordt meestal uitgedrukt in milli-Kelvin (mK).
2Wat zijn de belangrijkste overwegingen op een infrarood detector / thermische module voor uw toepassing?
- De resolutie van de detector
- De pixelgrootte
- Het NETD
- De beeldkwaliteit
- De lensopties
- Het energieverbruik
- Grootte en gewicht
- De mechanische en elektrische interface
- De begroting
3. Wat zijn de kenmerken van gekoelde en ongecoelde infraroodfocal plane detector?
Infraroodfocalplane-detectoren kunnen worden onderverdeeld in gekoelde infraroodfocalplane-detectoren en ongecoelde infraroodfocalplane-detectoren.Gecooide infrarooddetector werkt bij een lage temperatuur vacuümomgeving met een hoge gevoeligheid en kan subtielere temperatuurverschillen onderscheiden, terwijl een niet-gekoelde infraroodfocal plane detector geen cryogene omgeving nodig heeft en bij kamertemperatuur kan werken.
