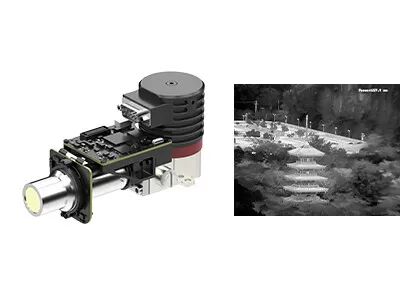

RS058 Cryocooler koelde Thermische Cameramodule T2SL LWIR 640x512/15μm

  • RS058 Cryocooler Cooled Thermal Camera Module T2SL LWIR 640x512 / 15μm
Plaats van herkomst Wuhan, Hubei-Provincie, China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer EYAS615L
Min. bestelaantal 1 stuk
Prijs negotiable
Betalingscondities L/C, T/T
Productdetails
Oplossing 640x512 / 15μm NETD ≤25mK
Spectraal bereik 7,7 ~ 9,5 μm (LW) Maat 148x58,5x71mm
Markeren

RS058 thermische Cameramodule

,

Thermische Cameramodule 640x512
Laat een bericht achter
Productomschrijving

Makkelijke integratie 640x512 / 15μm T2SL LWIR-gekoelde infraroodmodule met RS058 cryocooler


Productbeschrijving

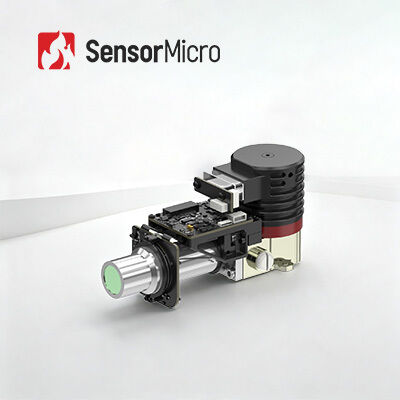

De EYAS615L AD-module is een analoge-digitale LWIR-gekoelde infraroodmodule gebaseerd op 640x512-formaten 15μm pitch IR FPA. De typische NETD van EYAS615L is minder dan 25mK.De hoge gevoeligheid zorgt voor detectie of herkenning van zeer kleine infraroodstralingsverschillen op zeer lange afstand.


EYAS 615L bevat een nabijheidsplatform dat de FPA-timing en de gevoelige voedingsbronnen voorziet.De Camera Link-interface levert 16 bit ruwe gegevens die de integratie van de detector in het systeem sterk vereenvoudigt..


Daarom maakt de EYAS615L-module het voor OEM-klanten gemakkelijk om een snelle acceptatietest uit te voeren op de C615S 640x512/15μm LWIR-gekoelde infrarooddetector,een snelle secundaire ontwikkeling van gekoelde infraroodmodules of complete infraroodthermische camera's of systemen op basis van gekoelde infrarooddetectoren starten en hun ontwikkelingsduur verkorten;.


Hoofdkenmerken


- Gemakkelijk te ontwikkelen en te integreren

- Cameralink Interface Output 16bit Raw Data, Serial Port Control

- Geïntegreerde structuur, afmetingen zijn consistent met detector

- 5V enkel stroomtoevoer

- In staat om snel bewegende doelwitten te vangen


Productspecificaties


Model EYAS615L
IR-detectorprestaties
Resolutie 640x512
Pixel Pitch 15 μm
Cryocooler RS058
Spectrumbereik 70,7 μm tot 9,5 μm LW
Koelingstijd (25°C) ≤ 5,5 min
Optimale NETD (20°C) ≤ 25mK
Werkwijze
Framerate 1~160Hz Verstelbaar
Werkwijze Snapshot; ITR & Interlace Binning Integratie Mode; Windows Mode; Anti blooming
Elektrische specificatie
Standaard externe interface QSH 60 pin
Digitale video Cameralink: Uitvoer 16 bit Raw Data
Synchronisatie CC1: INT/Frame External Sync; CC2: MC External Sync
Communicatie Serial Port: TFG+/-, TC+/-; 9600bps
Stroomvoorziening 1 kanaal beeldscherm: 5V
1 kanaal cryocooler: 24V
Stabiel stroomverbruik 9W
Afmeting (mm) 148 × 58,5 × 71
Gewicht ≤ 680 g
Werktemperatuur -40°C ~ +60°C
Vibratiemogelijkheid Vibratie: GJB Vervoer met hoge snelheid op voertuigen
Schok: halve sinusgolf, 40 g 11 ms, 3 as 6 richting 3 keer elk


Industriële toepassingen


De EYAS615L thermische beeldvorming module wordt op veel gebieden gebruikt, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload, enz.


RS058 Cryocooler koelde Thermische Cameramodule T2SL LWIR 640x512/15μm 0


Op maat gemaakte service


Product aanpassing: aanpassing van de configuratie en aanpassing van de algoritmen aan de specifieke eisen van de industrie

Technische ondersteuning en opleiding ter plaatse: aan de kernklanten praktische installaties en operationele opleiding

Gezamenlijke innovatie voor nieuwe producten en markten: samenwerken met klanten om innovatieve infraroodtoepassingsoplossingen samen te ontwikkelen


Vaak gestelde vragen


1Wat is infrarood thermische beeldvorming?

Infrarood thermische beeldvorming is een soort methode die gebruikmaakt van infraroodstraling en thermische energie om informatie over objecten te verzamelen.Volgens het stralingsverschil tussen het object en de achtergrondomgeving en het stralingsverschil van elk deel van het object zelf, kan het infrarood thermische beeld de stralingsfluctuatie van elk deel van de scène weergeven, waardoor de kenmerken van de scène worden weergegeven.


2Wat is het voordeel van infrarood thermische beeldvorming?

--- Zie door de totale duisternis;

---identificatie onder camouflage;

--- detectie op lange afstand;

--- detectie van warmteverdeling;

---contactloze temperatuurmeting;

--- Bewustzijn van het beroep


3Wat zijn de toepassingen van infrarood thermische beeldvorming?

Temperatuurmeting en beeldvorming in alle weersomstandigheden zijn twee fundamentele functies van de infraroodwarmtebeeldvormingstechnologie.beveiliging en toezicht, industriële productie, wetenschappelijk onderzoek, medische behandeling en andere traditionele gebieden.
