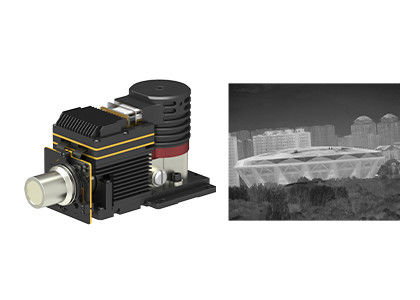

GAVIN615L Gekoelde warmtebeeldmodule T2SL LWIR Eenvoudige integratie

  • GAVIN615L Cooled Thermal Imaging Module T2SL LWIR Easy Integration
Plaats van herkomst Wuhan, Hubei-Provincie, China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer GAVIN615L
Min. bestelaantal 1 stuk
Prijs negotiable
Betalingscondities L/C, T/T
Productdetails
Oplossing 640x512 Pixelafstand 15μm
Hoge gevoeligheid ≤25mK Spectraal bereik 7,7~9,5 μm
Type Gekoelde cameramodule Prestatie Stabiel
Markeren

GAVIN615L gekoelde Thermische Weergavemodule

,

Gekoelde Thermische Weergavemodule

,

LWIR koelde Thermische Weergave
Laat een bericht achter
Productomschrijving

GAVIN615L Gemakkelijk te integreren 640x512 / 15μm T2SL LWIR gekoelde thermische beeldvorming module


Productbeschrijving


De GAVIN615L koelde infraroodmodule is een onderdeel van de GAVIN-serie thermische beeldvorming modules.Hardware-elektronica en verschillende beeldverwerkingsalgoritmen zijn ook al ingebed om scherpe en heldere thermische beelden te presenteren.


Met de industriële standaard cameralink-interface kunnen infraroodcamera's of systeemintegratoren hun eigen volledige camera eenvoudig ontwerpen of integreren op basis van de GAVIN615L-gekoelde infraroodmodule.


Hoofdkenmerken


- Voldoen aan de behoeften van langeafstandsdetectie

- Hoge gevoeligheid

- Lang afstandsopsporing.

- Wijd zichtveld.

- Eenvoudige integratie in het systeem

- DVP/Cameralink Interface, RAW/YUV beelduitgang

- Er zijn verschillende continu optische zoomlenzen verkrijgbaar


Productspecificaties


Model GAVIN615L
IR-detectorprestaties
Resolutie 640x512
Pixel Pitch 15 μm
Cryocooler RS058
Spectrumbereik 70,7 μm tot 9,5 μm LW
Koelingstijd (20°C) ≤7min
NETD (20°C) ≤ 25mK
Beeldverwerking
Framerate 50 Hz/100 Hz
Dimming-modus Lineair/histogram/gemengd
Digitaal zoomen ×1/×2/×4
Afbeeldingsrichting Horizontaal/verticaal/diagonaal draaien
Afbeeldingsalgoritme NUC/AGC/IDE
Elektrische specificatie
Standaard externe interface J30JZ 25 pin
Analoog video PAL
Digitale video 16 bit RAW/YUV: 16 bit DVP/Cameralink Output
Synchronisatie Frame External Sync: RS422 niveau
Communicatie RS422, 115200bps
Stroomvoorziening 20 ~ 28VDC
Stabiel stroomverbruik 14W
Afmeting (mm) 155 × 67 × 80
Gewicht ≤ 900 g
Operatietemperatuur -40°C ~ +60°C
Vibratiemogelijkheid Vibratie: GJB Vervoer met hoge snelheid op voertuigen
Schok: halve sinusgolf, 40 g 11 ms, 3 as 6 richting 3 keer elk
Optische lens
Optioneel glas Vaste zoom: 25 mm/F2


Industriële toepassingen


De GAVIN615L gekoelde thermische camera kern wordt veel gebruikt op vele gebieden, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload etc.


GAVIN615L Gekoelde warmtebeeldmodule T2SL LWIR Eenvoudige integratie 0


Onze voordelen

GAVIN615L Gekoelde warmtebeeldmodule T2SL LWIR Eenvoudige integratie 1


Vaak gestelde vragen


1Wat zijn de voordelen van niet-gekoelde infrarooddetectoren?

Onverkoelde infraroodfocal plane detector heeft geen gekoeld apparaat nodig, het kan werken bij kamertemperatuur en heeft de voordelen van snelle start, laag stroomverbruik, kleine grootte, licht gewicht, lange levensduur,lage kosten enzovoort.


2Wat zijn de belangrijkste overwegingen op een infrarood detector / thermische module voor uw toepassing?

---De resolutie van de detector

---De pixelgrootte

--- Het NETD

---De beeldkwaliteit

--- De lensopties

---Het energieverbruik

---De grootte en het gewicht

---De mechanische en elektrische interface

---De begroting
