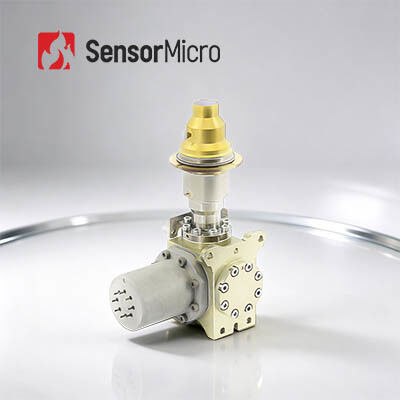

640x512 15μm MWIR Gekoelde Infrarood Detector met RS058 Rotary Stirling Cryocooler voor Langeafstands Surveillance
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | C615M |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 640x512/15μm | NETD | 16 mK (F2); 18mK (F4) |
|---|---|---|---|
| Spectraal bereik8~14μm | 3,7 ~ 4,8 μm MW | Bedrijfstemperatuur | -45℃~+71℃ |
| Max. Framesnelheid | 120 Hz | Effectieve pixelsnelheid | ≥ 99,76% |
| Markeren | MWIR koelde Infrarode Detector,Gekoelde Infrarode Detector 640x512,75dB gekoelde Infrarode Detectors |
||
Productomschrijving
Productoverzicht
De C615M MWIR is een high-definition HgCdTe (MCT) gekoelde infrarooddetector met de veelgebruikte 640×512 / 15µm specificatie, waardoor deze geschikt is voor vrijwel alle veeleisende toepassingen, waaronder langeafstandsbewakingssystemen, handheld thermische camera's en gaslekdetectiecamera's.
Wanneer geconfigureerd met de RS058 geïntegreerde Stirling cryocooler, is de C615M RS058 volledig uitwisselbaar met de meeste mainstream Scorpio-achtige producten. Het dewar-ontwerp, de afmetingen van de cooler en de mechanische/elektrische interfaces zijn vrijwel identiek, waardoor cameraintegrators hun bestaande defecte tegenhanger eenvoudig kunnen vervangen door de uitwisselbare C615M RS058 en naadloos kunnen doorgaan met de interne configuratie.
Belangrijkste Kenmerken
Scherpe Beeldkwaliteit
- Uitstekende beelduniformiteit met een effectief pixelaantal van >99,5%
- Veelgebruikte FPA levert duidelijke en vloeiende beeldprestaties
Hoge Veelzijdigheid en Betrouwbare Levering
- Gestandaardiseerde interfaces met plug-and-play uitwisselbaarheid
- Massaproductie met sterke consistentie en stabiele levering
Flexibele Configuratie voor Uw Behoeften
- Aanpasbare opties voor spectrale responsbereik, F-getal en montage-interface
- Meerdere cryocooler-types beschikbaar om aan verschillende toepassingsvereisten te voldoen
Productspecificaties
| Model | C615M MWIR Gekoelde Infrarooddetector |
| Gevoelig Materiaal | MCT |
| Resolutie | 640×512 |
| Pixelgrootte | 15µm |
| Spectrale Respons | 3.7µm±0.2µm～4.8µm±0.2µm |
| Werkingsmodus | Snapshot; ITR/IWR Integratiemodi; Windows Modus; Anti-blooming |
| Laadcapaciteit | 6.36Me- (ITR), 4.99Me- (IWR) |
| Dynamisch Bereik | ≥75dB |
| Uitvoerkanalen | 4; Tot 10MHz per Uitvoer |
| Max. Framesnelheid | 120Hz |
| Typische NETD | F2: 16mK; F4: 18mK |
| Effectief Pixelaantal | ≥99.76% |
| Respons Niet-uniformiteit | ≤8% |
| Configureerbare Cryocooler | RS058 | RS046 | LS734 |
| Cryocooler Type | Roterende Stirling Cryocooler | Roterende Stirling Cryocooler | Lineaire Stirling Cryocooler |
| Stabiel Stroomverbruik (23℃) | ≤6W | ≤5W | ≤10W |
| Max. Stroomverbruik (71℃) | ≤12W | ≤11W | ≤45W |
| Voeding | 24V DC | 32V DC | 24V DC |
| Koeltijd (23℃) | ≤6min | ≤5min30s | ≤4min |
| Maximale Afmetingen (mm) | 145×58.5×71 | 120×46.5×81.5 | Compressor: Φ46×122; Dewar: Φ40×114 |
| Gewicht (g) | ≤600 | ≤350 | ≤1200 |
| Bedrijfstemperatuur | -45℃~+71℃ |
Industriële Toepassingen
De C615M MWIR cryogeen gekoelde infrarooddetector wordt veel gebruikt in tal van gebieden, waaronder niet-destructief onderzoek (NDT), milieumonitoring, langeafstandsbewaking en wetenschappelijk onderzoek.
Uw Betrouwbare Partner in Infrarood Sensing
Diepgaande Technische Expertise
Met vele jaren ervaring in onderzoek, ontwikkeling en toepassing van infraroodsensortechnologie hebben we sterke capaciteiten opgebouwd op het gebied van chipontwerp, waferfabricage, verpakking en testen, evenals systeemintegratie. Onze solide basis stelt ons in staat om voortdurend innovatieve en betrouwbare producten te leveren die voldoen aan de evoluerende markteisen.
Gericht op Innovatie en Praktische Implementatie in Infrarood Sensing
We zetten ons in om technologische doorbraken in thermische beeldvorming te stimuleren, voortdurend de grenzen te verleggen op het gebied van NETD, SWaP en bedrijfstemperatuur. Onze producten lopen consequent voorop in toepassingen op het gebied van beveiliging, industriële monitoring, intelligente systemen en meer.
Gediversifieerd Productportfolio
Ondersteund door onafhankelijk R&D en meerdere technische paden, bieden we een uitgebreid assortiment infrarooddetectiecomponenten – zowel gekoeld als ongekoeld – en leveren we op maat gemaakte oplossingen voor een breed scala aan industrieën.
Strikte Betrouwbaarheidsvalidatie Garandeert Kwaliteitsborging
Ondersteund door een robuust kwaliteitsmanagementsysteem ondergaan onze producten meerdere testprocedures gedurende de productie om langdurige stabiliteit en betrouwbaarheid te garanderen.
Professionele Technische Ondersteuning en Gezamenlijke Ontwikkelingsdiensten
Ons engineeringteam werkt nauw samen met de R&D- en productteams van klanten om systeemintegratie te versnellen, de efficiëntie te verbeteren en de time-to-market te verkorten. Uw succes is onze gedeelde missie.
Veelgestelde Vragen
1. Wat is infrarood thermische beeldvorming?
In de natuur kunnen alle objecten waarvan de temperatuur hoger is dan het absolute nulpunt (-273℃) infraroodstralen uitstralen. Door een infraroodcamera-detector te gebruiken om het temperatuurverschil van de infraroodstraling tussen het doelwit zelf en de achtergrond te meten, kunnen verschillende infraroodbeelden – ook wel thermische beelden genoemd – worden verkregen.
2. Hoe werken infrarooddetectoren?
Infraroodstraling die door een doelwit wordt uitgestraald, komt in het detectiebereik van de thermische detector. De infrarooddetector zet vervolgens het stralingssignaal van verschillende intensiteit om in overeenkomstige elektrische signalen, die worden versterkt en videoverwerkt om een infraroodbeeld te vormen dat met het blote oog zichtbaar is.
3. Wat zijn de voordelen van gekoelde infrarooddetectoren?
De gekoelde infrarood focal plane detector werkt bij een lage temperatuur die wordt geleverd door een detector dewar cooler (DDC). Het biedt een hoge gevoeligheid en kan subtielere temperatuurverschillen onderscheiden dan ongekoelde infrarooddetectoren. Het kan objecten op zeer lange afstanden detecteren, identificeren en herkennen – meer dan tien kilometer ver. De structuur van een gekoelde detector is erg complex, wat resulteert in een relatief hogere kosten in vergelijking met ongekoelde detectoren.
