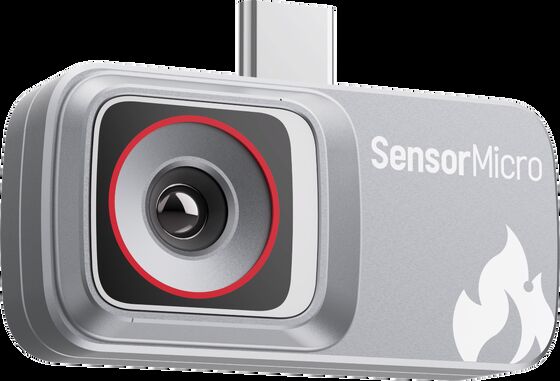

Draagbare 256×192 Resolutie 12μm Pixelgrootte Ultra-compacte Thermische Beeldvormingsmodule voor Plug-in Thermische Camera

  • Portable 256×192 Resolution 12μm Pixel Size Ultra-compact Thermal Imaging Module for Plug-in Thermal Camera
Plaats van herkomst WUHAN
Merknaam 256×192/12μm
Certificering CE, FCC, RoHS
Modelnummer iMC212
Min. bestelaantal 1 stuk
Prijs negotiable
Betalingscondities L/C, T/T

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Outputgegevens 14 bit Raw NETD ≤50mK
Pixelgrootte 12 μm Lens (HFOV/FL) 56°/ 3,2 mm
Temperatuurmeting nauwkeurigheid Groter van ±2℃ / ±2% Bedrijfstemperatuur -20℃~-60℃
Markeren

Draagbare thermische beeldvormingsmodule

,

Ultra-compacte Thermische Beeldvormingsmodule
Laat een bericht achter
Productomschrijving
Draagbare, ongekoelde LWIR 256*192/12μm thermische beeldvormingsmodule met ultracompact ontwerp
De iMC212 infrarood miniatuurmodule is gebouwd op de zelf ontwikkelde TIMO212-module en is gericht op mobiele terminaltoepassingen. Geïntegreerd met een infrarood ISP-verwerkingsbord en structurele componenten, ondersteunt het de directe uitvoer van thermische beelden en temperatuurmatrices zonder de noodzaak van temperatuurkalibratie, waardoor de ontwikkelingsinspanningen aanzienlijk worden verminderd. De ultracompacte iMC-module is een kosteneffectieve en energiezuinige oplossing. Uitgerust met universele besturingsinterfaces vereenvoudigt het de integratie- en ontwikkelingsprocessen, waardoor de technische barrière voor de implementatie van infrarood-warmtebeeldtechnologie wordt verminderd.
Belangrijkste kenmerken
Draagbaar en kosteneffectief
  • Uitgerust met een zelfontwikkelde 256*192/12μm infrarooddetector op waferniveau, die aanzienlijke kostenvoordelen biedt
  • Ultracompact ontwerp, ideaal voor mobiele en draagbare apparaten
Robuuste structuur, betrouwbare prestaties
  • Gecombineerd met een ISP Processing Board en Intelligent Image Algorithm om thermische beelden en temperatuurmatrices rechtstreeks uit te voeren
  • Ingekapseld in structurele componenten voor verbeterde betrouwbaarheid en volledigheid
Mainstream-interfaces, eenvoudige ontwikkeling
  • Biedt een standaard en breed compatibele USB 2.0 digitale video-uitgangsinterface
  • In de fabriek gekalibreerde temperatuurgegevens, waardoor aanvullende ontwikkelingsvereisten worden geëlimineerd
Technische specificaties
Model iMC212
Oplossing 256*192
Pixelgrootte 12μm
Spectrale reactie 8~14μm
NETD ≤50mK
Uitvoergegevens 14-bits rauw
Framesnelheid 25 Hz
Focusmodus Focus vrij
Lens (HFOV/FL) 56°/3,2 mm
Digitale video-interface USB2.0
Bedrijfsspanning 3,3V±0,1V
Typisch stroomverbruik 300mW
Temperatuurmeetbereik -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Nauwkeurigheid van temperatuurmeting Groter van ±2℃ / ±2%
Bedrijfstemperatuur -20℃~60℃
Vochtigheid 5%~85%
Opslagtemperatuur -45℃~+85℃
Certificering CE, FCC, RoHS
Productiecapaciteit
Interne infrarooddetectortechnologieën
  • 8-inch 0,11 μm VOx ongekoelde infrarooddetectoren
  • 8-inch 0,5 μm MCT-gekoelde infrarooddetectoren
  • 8-inch 0,5 μm T2SL gekoelde infrarooddetectoren
Productiecapaciteit en voordelen
  • 6 miljoen zelfontwikkelde infrarooddetectoren per jaar
  • 30.000 m² productiefaciliteit voor halfgeleiders
  • 20.000 m² cleanroomoppervlak
Veelgestelde vragen
In welke toepassingsscenario's kunnen plug-in thermische camera's worden gebruikt?
Smartphone-verbonden:Huisonderhoud (het opsporen van waterlekken, elektrische hotspots of gaten in de muurisolatie); buitenactiviteiten (nachtnavigatie, tracking van wilde dieren); contactloze temperatuurcontroles.
Laptop/tablet aangesloten:Nachtelijke monitoring (identificeren van menselijke/voertuigdoelen zonder zichtbaar licht); perimeterbeveiliging voor woningen of kleine bedrijven.
Draagbare temperatuurscreening:Koortsdetectie in openbare ruimtes; veterinaire zorg (controle van de lichaamstemperatuur van het dier).
Verbonden met infotainmentsystemen in de auto:Verbetering van de zichtbaarheid tijdens het rijden in het donker (detectie van voetgangers of obstakels buiten het bereik van de koplampen) als aanvullend hulpmiddel voor ADAS (Advanced Driver Assistance Systems).
