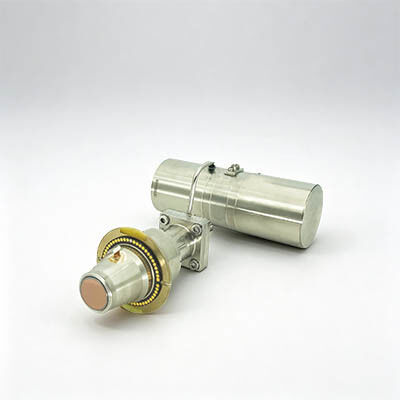

640x512 15μm 120Hz MWIR Gekoelde Infrarood Detector 16mK NETD MCT Thermische Beeldvormingsdetector voor Surveillance

  • 640x512 15μm 120Hz MWIR Cooled Infrared Detector 16mK NETD MCT Thermal Imaging Detector for Surveillance
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer C615M
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Technologie Infrarood thermische beeldvorming Oplossing 640x512/15μm
Max. Framesnelheid 120 Hz NETD 16 mK (F2); 18mK (F4)
Spectraal bereik8~14μm 3,7 ~ 4,8 μm MW Bedrijfstemperatuur -45℃~+71℃
Markeren

Infrarode de Thermische Weergavedetector van MWIR

,

12um thermische Weergavedetector

,

De toezichtcamera koelde Infrarode Detector
Laat een bericht achter
Productomschrijving
Productoverzicht

De C615M MWIR is een gekoelde infrarooddetector van kwikcadmiumtelluride (HgCdTe/MCT), ontwikkeld door SensorMicro. Het beschikt over de veelgebruikte specificatie van 640×512 / 15µm, waardoor het geschikt is voor een breed scala aan toepassingen, waaronder langeafstands-surveillancesystemen, handzame thermische camera's en gaslekdetectiecamera's.

De detector levert een hoge gevoeligheid en duidelijke beeldkwaliteit, specifiek ontworpen om te voldoen aan de eisen van hoogwaardige thermische beeldvorming. Een verscheidenheid aan hoog-efficiënte cryocoolers is beschikbaar voor flexibele configuratie, gericht op diverse vereisten voor lichtgewicht ontwerp, laag energieverbruik en hoge betrouwbaarheid in kerninfraroodcomponenten.

Belangrijkste Kenmerken
Scherpe Beeldkwaliteit
  • Uitstekende beelduniformiteit met een effectieve pixelsnelheid van meer dan 99,5%
  • Veelgebruikte FPA die een duidelijke en vloeiende beeldervaring levert
Hoge Veelzijdigheid en Betrouwbare Levering
  • Gestandaardiseerde interfaces met plug-and-play uitwisselbaarheid
  • Massaproductie met sterke consistentie en stabiele levering
Flexibele Configuratie voor Uw Behoeften
  • Aanpasbare opties voor spectrale responsbereik, F-getal en montage-interface
  • Meerdere cryocoolertypes beschikbaar om aan diverse toepassingsvereisten te voldoen
Productspecificaties
Model C615M MWIR Gekoelde Infrarooddetector
Gevoelig Materiaal MCT
Resolutie 640 × 512
Pixelgrootte 15µm
Spectrale Respons 3.7µm ± 0.2µm ∽ 4.8µm ± 0.2µm
Werkingsmodus Snapshot; ITR/IWR Integratiemodi; Windows Modus; Anti-blooming
Laadcapaciteit 6.36Me⁻ (ITR), 4.99Me⁻ (IWR)
Dynamisch Bereik ≥ 75dB
Uitvoer Kanaal 4; tot 10MHz per uitvoer
Max. Framesnelheid 120Hz
Typische NETD F2: 16mK; F4: 18mK
Effectieve Pixelsnelheid ≥ 99.76%
Respons Niet-uniformiteit ≤ 8%
Configureerbare Cryocooler RS058 RS046 LS734
Cryocooler Type Roterende Stirling Cryocooler Roterende Stirling Cryocooler Lineaire Stirling Cryocooler
Stabiel Energieverbruik (23℃) ≤ 6W ≤ 5W ≤ 10W
Max. Energieverbruik (71℃) ≤ 12W ≤ 11W ≤ 45W
Voeding 24V DC 32V DC 24V DC
Koeltijd (23℃) ≤ 6min ≤ 5min 30s ≤ 4min
Maximale Afmetingen (mm) 145 × 58.5 × 71 120 × 46.5 × 81.5 Compressor: Φ46 × 122; Dewar: Φ40 × 114
Gewicht (g) ≤ 600 ≤ 350 ≤ 1200
Bedrijfstemperatuur -45℃ ∽ +71℃
Industriële Toepassingen

De C615M MWIR cryogeen gekoelde infrarooddetector wordt veelvuldig gebruikt in tal van gebieden, waaronder niet-destructief onderzoek (NDT), milieumonitoring, langeafstands-surveillance en wetenschappelijk onderzoek.

Onze Productlijn
Hoge Gevoeligheid & Uitstekende Prestaties

Wereldwijd toonaangevende technologie in de infraroodindustrie.

Diverse Infrarooddetectoren Beschikbaar

Zowel ongekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgroottes.

Volume Productie voor Snelle Levering

Drie productielijnen met een jaarlijkse productiecapaciteit tot miljoenen detectoren.

Veelgestelde Vragen
1. Wat is een infrarooddetector / thermische beeldvormingssensor?

Infraroodgolven kunnen niet met het menselijk oog worden gezien. Een infrarooddetector of thermische beeldvormingssensor is een optisch-elektrisch apparaat dat reageert op infraroodstraling en thermische energie, deze omzet in een elektrisch signaal en vervolgens zichtbare thermische beelden uitvoert.

2. Wat is WLP?

WLP staat voor wafer-level packaging. Het is het proces van het voltooien van hoog-vacuümverpakking direct op de gehele MEMS-wafer, gevolgd door het scriben en snijden om een enkele infraroodsensor te produceren. Naast metalen en keramische behuizingen zijn dit de drie belangrijkste verpakkingsformaten voor ongekoelde infrarooddetectoren.

3. Wat is het voordeel van WLP?

WLP IR-detectoren zijn speciaal ontworpen om te voldoen aan de miniaturisatie- en kosteneisen voor de toepassing van infraroodtechnologie in de consumentenelektronicamarkt. We bieden nu een verscheidenheid aan WLP infraroodmodule-oplossingen om nieuwe toepassingen in opkomende markten te stimuleren.
