van de de Cameramodule van 1280x1024 12μm de Gekoelde IRL Opsporing van de de Kernlange afstand

Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xHoge kwaliteit | 1280X1024 | Pixelhoogte | 12μm |
---|---|---|---|
Framesnelheid | 50Hz/100Hz | NETD | ≤20mK |
GROOTTE | 165x86x107mm | Spectrale Waaier | 3.7~4.8μm mw |
Markeren | 12um gekoelde de Cameramodule van IRL,1280x1024 gekoelde de Cameramodule van IRL,RS058F de gekoelde Detector van IRL |

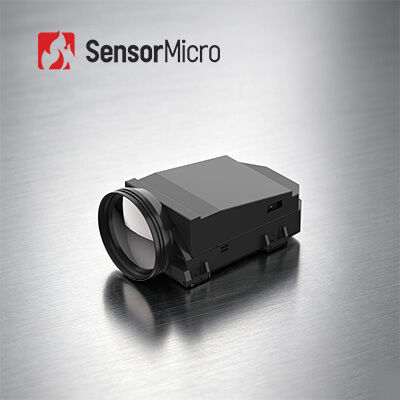

De lange afstandopsporing 1280x1024/12μm MWIR MCT koelde Cameramodule met 37.5~750mm Zoomlens
GAVIN1212 module van de hoge resolutie integreert de thermische camera grote serie 1280x1024/12μm gekoelde MWIR-detector. Diverse algoritmen van de beeldverwerking worden ingebed in de GAVIN1212-elektronika aan output duidelijke infrarode beelden in de totale duisternis of de slechte weersomstandigheden. Het kan risico's en bedreigingen ontdekken en erkennen bij lange afstand terwijl heden meer doel bij korte afstand detailleert.
Met grote serie1280x1024 resolutie kan het breder gebied van mening realiseren en meer beelddetails verstrekken. De verminderde 12µm van de de aanbiedings betere ruimteresolutie en gelijke van de pixelgrootte kortere optische lens concentreert zich om dezelfde waaieropdracht te bereiken. Het is ideale keus voor de systeemintegrator eo-IRL om hun nuttige lading voor toepassingen in de lucht te ontwerpen of ship-borne.
Megapixelbeelden
• 1280×1024 hoge definitie voor breder gezichtsveld en langere afstand
• 12μm pixelgrootte voor betere ruimteresolutie
Scherpe Duidelijke Kwaliteit
• Goede uniformiteit, efficiënt pixel rate>99.5%
• Hoge gevoeligheid, NETD≤20mK
Snelle Integratie
• De interface van steuncameralink, RAW/YUV-de output van beeldgegevens
• Diverse ononderbroken gezoem optische configuraties zijn facultatief
Model | GAVIN1212 |
De Detectorprestaties van IRL | |
Resolutie | 1280x1024 |
Pixelhoogte | 12μm |
Cryocooler | RS058F |
Spectrale Waaier | 3.7μm~4.8μm mw |
Het koelen Tijd (20°C) | ≤8min |
NETD (20°C) | ≤20mK |
Beeldverwerking | |
Framesnelheid | 50Hz/100Hz |
Het verduisteren Wijze | Lineair/Histogram/Gemengd |
Digitaal Gezoem | ×1/×2/×4 |
Beeldrichting | Horizontaal/Verticaal/knipt diagonaal weg |
Beeldalgoritme | NUC/AGC/IDE |
Elektrospecificatie | |
Standaard Externe Interface | J30JZ 25pin; Speciale de Outputinterface van HDMI |
Analoge Video | / |
Digitale Video | HDMI-Output: YUV Cameralinkoutput: RAW/YUV met 16 bits |
Externe Synchronisatie | Kader Externe Synchronisatie: RS422 niveau |
Mededeling | RS422, 115200bps |
Voeding | 24V±1V |
Stabiele Machtsconsumptie | 16W |
Afmeting (mm) | 165x86x107 |
Gewicht | ≤1600g |
Verrichtingstemperatuur | -40°C ~ +60°C |
Trillingsomvang | Trilling: Op een voertuig gemonteerde de Hoge snelheidsvervoer van GJB Schok: Helft-sinus Golf, Mej. van 40g 11, 3 As 6 Richting 3 Keer elk |
Optische Lens | |
Facultatieve Lens | Ononderbroken Gezoem: 37.5~750mm/F4 Vast Gezoem: 19mm/F2; 40mm/F2; 240mm/F2 |
De thermische infrarode de cameramodule wordt van GAVIN1212 wijd gebruikt vele gebieden zoals Ver Controlesysteem, de Verhogingssysteem van de Vluchtvisie, Multi-sensor Nuttige lading enz.
1. Wat is het verschil tussen de ongekoelde en gekoelde detectors van IRL?
Er zijn momenteel twee types van infrarode thermische gekoeld en ongekoelde weergavesensoren op de markt.
De ongekoelde detector van IRL werkt bij omgevingstemperatuur. Het is gebaseerd op de halfgeleiderindustrie en kan zo gewoonlijk in groot volume met kleine grootte en lage kosten worden vervaardigd. De ongekoelde detectors van IRL worden wijd gebruikt in draagbare/handbediende/mobiele apparaten.
De gekoelde detectors van IRL worden verpakt in een eenheid die hen uiterst bij - lage temperatuur houdt die door een cryokoeler zal worden gesteund. Zij zijn veel groter, duurder en minder betrouwbaar dan ongekoelde sensoren, hoofdzakelijk wegens de complexe koelsystemen die zij hebben vereist. Nochtans, zijn de gekoelde systemen ongelooflijk gevoelig en gewoonlijk het werk met lange brandpuntsafstandoptica om lange afstandopdracht te bereiken.
2. Wat zijn de voordelen van gekoelde infrarode detectors?
De gekoelde infrarode brandpuntsvliegtuigdetector werkt bij een lage temperatuur die door een koeler wordt verstrekt van het detectordewarvat (ddc). Het heeft hoge gevoeligheid en kan subtieler temperatuurverschil onderscheiden dan ongekoelde infrarode detector. Het kan voorwerpen ontdekken identificeren en erkennen bij met zeer groot bereik die weg meer dan tien kilometers is. De structuur van gekoelde detector is zeer complex wat in vrij hoge kosten dan ongekoelde detector resulteert.
