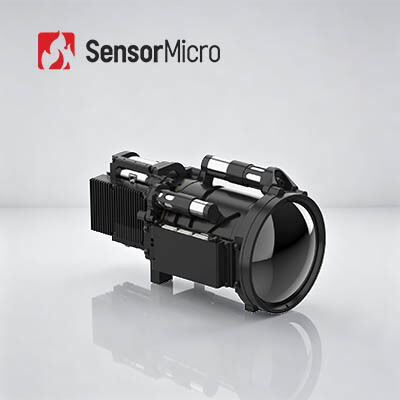

Gecooide MWIR-infraroodcamera-kern met resolutie 640x512 en 15 μm pixelgrootte voor werking bij hoge temperatuur 150K
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | GAVIN GC615HMG |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 640x512 / 15μm | IR-detector NETD (23℃) | 20mK (F4) |
|---|---|---|---|
| Spectraal bereik | 3.7μm±0.2μm ∙4.8μm±0.2μm | Maat | 71×55×84mm |
| Koeltijd (23℃) | ≤3min30s | Voeding | 12V±1V |
| Markeren | De hoge Kern van de Gevoeligheidsmwir Camera,De Camerakern van de nabijheidsraad MWIR,MCT Gekoelde Cameramodules |
||
Productomschrijving
Gekoelde MWIR 640x512/15μm Infraroodcamerakern Werking op hoge temperatuur 150K
Productoverzicht
Aangedreven door een 640×512/15μm HOT MWIR-gekoelde detector en hoogwaardige beeldverwerkingsalgoritmen, herdefinieert de GAVIN GC615HMG infraroodcamerakern compacte, hoogwaardige thermische beeldvorming. Met een snelle koeling, een ultralaag stroomverbruik en een geminiaturiseerd formaat levert het een uitstekende SWaP-efficiëntie.
GC615HMG ondersteunt moeiteloze secundaire ontwikkeling en naadloze systeemintegratie, perfect geschikt voor draagbare beeldverwerkingsapparatuur, mobiele payload-systemen en continue monitoringscenario's op lange termijn met strikte vereisten voor omvang, vermogen en langeafstandsdetectie.
Belangrijkste kenmerken
- Reguliere FPA, heldere beeldvorming:Ontwikkeld op basis van een 640×512/15μm grootformaat HOT MWIR-gekoelde infrarooddetector, die uitstekende veelzijdigheid biedt. Uitgerust met beeldverwerkingsalgoritmen van de volgende generatie, waaronder DRC, 2D/3D-ruisonderdrukking en randverbetering (EE), voor duidelijkere beelden.
- HOT Technology Toonaangevende SWaP-optimalisatie:Ondersteunt werking bij hoge temperaturen tot 150K, met een koeltijd ≤ 3min30s. Compact formaat: 71×55×84 mm, gewicht: 350g, stroomverbruik: 7W.
- Rijke interfaces, eenvoudige integratie:Ondersteunt CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/glasvezelinterfaces. Flexibele RAW/YUV-beelduitvoer.
Productspecificaties
| Model | GAVIN GC615HMG |
|---|---|
| Prestatie-indicatoren |
Oplossing:640×512 Pixelgrootte:15μm Cryokoeler:RS058 Spectrale respons:3,7 μm ± 0,2 μm ~ 4,8 μm ± 0,2 μm IR-detector NETD (23℃):20mK (F4) |
| Beeldverwerking |
Framesnelheid:50 Hz (F4) / 30 Hz (F5,5) Digitale zoom:1× tot 8× continue digitale zoom Beeldrichting:Horizontaal/verticaal/diagonaal spiegelen Afbeeldingsalgoritme:DRC, 2D/3D-beeldruisonderdrukking, EE |
| Elektrisch |
Analoge video:PAL/NTSC Digitale video:Standaard: DVP/LVDS/USB2.0 Optie: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Single-mode optische vezel/Multi-mode optische vezel Externe synchronisatie:Standaard: LV-TTL Optie: RS422/LVDS Mededeling:Standaard: USB2.0/LV-TTL Optie: RS422/CAN/USB3.0/GigE Voeding:12V±1V Stabiel stroomverbruik (23℃):≤7W Koeltijd (23℃):≤3min30s |
| Fysiek |
Maat (mm):71×55×84 Gewicht (g):≤350 Bedrijfstemperatuur:-40℃~+71℃ |
| Optische lens |
Lensopties: Vaste focus: 25 mm/F2 Continu zoomen: 18~275mm/F5.5, 110~1100mm/F5.5, 15~300mm/F4, 23~450mm/F4 |
Industriële toepassingen
De GAVIN GC615HMG warmtebeeldmodule wordt veel gebruikt op veel gebieden, zoals NDT, milieumonitoring, langeafstandsbewaking, wetenschappelijk onderzoek, enz.
Onze voordelen
- Diepgaande technische expertise:Met vele jaren ervaring in het onderzoek, de ontwikkeling en de toepassing van infraroodsensortechnologie hebben we sterke capaciteiten opgebouwd op het gebied van chipontwerp, waferfabricage, verpakking en testen, evenals systeemintegratie. Onze solide basis stelt ons in staat voortdurend innovatieve en betrouwbare producten te leveren die voldoen aan de veranderende markteisen.
- Gericht op innovatie en praktische implementatie in infrarooddetectie:We streven naar technologische doorbraken op het gebied van thermische beeldvorming, waarbij we voortdurend de grenzen verleggen op het gebied van NETD, SWaP en bedrijfstemperatuur. Onze producten zijn consequent toonaangevend in toepassingen op het gebied van beveiliging, industriële monitoring, intelligente systemen en meer.
- Gediversifieerde productportfolio:Gesteund door onafhankelijk R&D en meerdere technische trajecten, bieden we een uitgebreid assortiment infrarooddetectiecomponenten (zowel gekoeld als ongekoeld) die op maat gemaakte oplossingen bieden voor een grote verscheidenheid aan industrieën.
- Strenge betrouwbaarheidsvalidatie zorgt voor kwaliteitsborging:Ondersteund door een robuust kwaliteitsmanagementsysteem ondergaan onze producten tijdens de productie meerdere testprocedures om stabiliteit en betrouwbaarheid op de lange termijn te garanderen.
- Professionele technische ondersteuning en gezamenlijke ontwikkelingsdiensten:Ons engineeringteam werkt nauw samen met de R&D- en productteams van klanten om de systeemintegratie te versnellen, de efficiëntie te verbeteren en de time-to-market te verkorten. Uw succes is onze gedeelde missie.
Veelgestelde vragen
1. In welke industrieën worden focal plane array infrarooddetectoren gebruikt?
Infraroodbrandpuntsvlakdetector is het kernonderdeel van een warmtebeeldsysteem en is de sleutel voor het detecteren, identificeren en analyseren van infraroodinformatie van objecten. Het heeft een breed scala aan toepassingen in het verkeer, inspectie, veiligheidsmonitoring, meteorologie, geneeskunde en andere industrieën.
2. Wat zijn de kenmerken van gekoelde en ongekoelde infraroodbrandpuntsvlakdetectoren?
Infraroodbrandpuntsvlakdetectoren kunnen worden onderverdeeld in een gekoelde infraroodbrandpuntsvlakdetector en een ongekoelde infraroodbrandpuntsvlakdetector. Gekoelde infrarooddetector werkt in een vacuümomgeving met lage temperatuur en hoge gevoeligheid en kan subtielere temperatuurverschillen onderscheiden, terwijl ongekoelde infraroodbrandpuntsvlakdetector geen cryogene omgeving nodig heeft en bij kamertemperatuur kan werken.
3. Wat is infrarood-warmtebeeldvorming?
In de natuur kunnen alle objecten waarvan de temperatuur hoger is dan het absolute nulpunt (-273℃) infraroodstralen uitstralen. Door de infraroodcameradetector te gebruiken om het temperatuurverschil van de infraroodstraling tussen het doel zelf en de achtergrond te meten, kunt u verschillende infraroodbeelden verkrijgen, ook wel thermische beelden genoemd.
4. Hoe werken infrarooddetectoren?
Infraroodstraling die door het doel wordt uitgezonden, komt het detectiebereik van de thermische detector binnen, waarna de infrarooddetector het stralingssignaal met verschillende intensiteit omzet in het overeenkomstige elektrische signaal en vervolgens door versterking en videoverwerking het infraroodbeeld vormt dat met het blote oog kan worden waargenomen.
5. Wat zijn de voordelen van gekoelde infrarooddetectoren?
De gekoelde infrarood-brandpuntsvlakdetector werkt bij een lage temperatuur, die wordt geleverd door een detector-dewar-koeler (ddc). Het heeft een hoge gevoeligheid en kan subtielere temperatuurverschillen onderscheiden dan een ongekoelde infrarooddetector. Het kan objecten detecteren, identificeren en herkennen op een zeer grote afstand, meer dan tien kilometer verderop. De structuur van een gekoelde detector is zeer complex, wat resulteert in relatief hogere kosten dan een ongekoelde detector.
