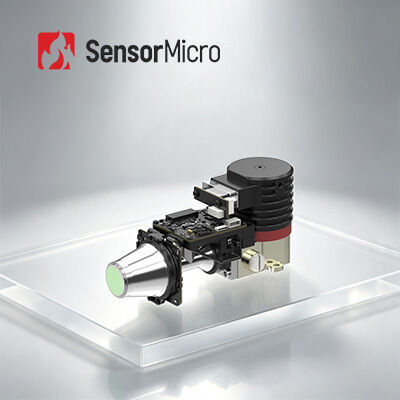

Module 1280x1024 1~100Hz van de hoge Resolutiemct de MWIR Gekoelde Camera

Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 1280X1024 | Pixelhoogte | 12μm |
---|---|---|---|
NETD | ≤20mK | Spectrale Waaier | 3.7~4.8μm mw |
GROOTTE | 149x58.5x71mm | Framesnelheid | 1~100Hz regelbaar |
Markeren | Gekoelde de Cameramodule van MCT MWIR,100Hz gekoelde Cameramodule,de Cameramodule van 1280x1024 Mwir |

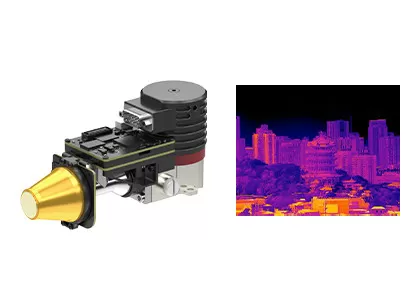

Module 1280x1024/12μm MCT MWIR van de hoge Resolutieoem Gekoelde Camera
De hoge Resolutie 1280x1024/12μm MCT MWIR koelde Infrarode Module met Nabijheidsraad
EYAS1212 is een hoge resolutie analoog-numerieke gekoelde infrarode die module op 1280x1024-formaten 12μm hoogte IRL FPA wordt gebaseerd.
Deze ADVERTENTIEmodule omvat een nabijheidsraad die de FPA-timing, en de gevoelige voedingen verstrekt. Bovendien de van de de interfaceoutput van de Cameraverbinding onbewerkte gegevens met 16 bits die hoogst de integratie van de detector aan het systeem vereenvoudigen.
Daarom EYAS1212-de ADVERTENTIEmodule het voor OEM klanten gemakkelijk maakt om snelle acceptatietest op de gekoelde infrarode detector van GST uit te voeren C1212M 1280x1024@12 μm, snelle secundaire ontwikkeling te beginnen en hun ontwikkelingsperiode van gekoelde infrarode modules of volledige infrarode thermische die camera's of systemen te verkorten op gekoelde infrarode detectors worden gebaseerd.
De globale Sensortechnologie is een leverancier van thermische infrarode detectors en infrarode cameramodule. Na jaren van industriële toepassingservaring, kunnen wij professionele, efficiënte en geschikte oplossingen voor klanten in alle industrieën met zijn kerntechnologie van de onafhankelijke infrarode detector van R&D verstrekken.
- Gemakkelijk zich te ontwikkelen te integreren
- De Outputonbewerkte gegevens met 16 bits van de Cameralinkinterface, Seriële poortcontrole
- De geïntegreerde Structuur, Afmetingen is Verenigbaar met Detector
- 5V-enig-Levering
- Geschikt om Hoge snelheids Moving Target Te vangen
Model | EYAS1212 |
De Detectorprestaties van IRL | |
Resolutie | 1280x1024 |
Pixelhoogte | 12μm |
Cryocooler | RS058F |
Spectrale Waaier | 3.7μm~4.8μm mw |
Het koelen Tijd (25°C) | ≤6min |
Optimale NETD (20°C) | ≤20mK |
Het werk Wijze | |
Framesnelheid | 1~100Hz regelbaar |
Het werk Wijze | Momentopname; ITR/IWR integratiewijze; Vensterswijze; Anti-blooming |
Elektrospecificatie | |
Standaard Externe Interface | QSH 60pin |
Digitale Video | Cameralink: Outputonbewerkte gegevens met 16 bits |
Externe Synchronisatie | CC1: INT/Frame Externe Synchronisatie; CC2: MC Externe Synchronisatie |
Mededeling | Cameralinkseriële poort: TFG+/-, TC+/-; 9600bps |
Voeding | 1 het Comité van de kanaalweergave: 5V 1 kanaal Cryocooler: 24V |
Stabiele Machtsconsumptie | 9W |
Afmeting (mm) | 149×58.5×71 |
Gewicht | ≤680g |
Het werk Temperatuur | -40°C ~ +60°C |
Trillingsomvang | Trilling: Op een voertuig gemonteerde de Hoge snelheidsvervoer van GJB Schok: Helft-sinus Golf, Mej. van 40g 11, 3 As 6 Richting 3 Keer elk |
De de thermische weergavemodule wordt van EYAS1212 wijd gebruikt vele gebieden zoals Ver Controlesysteem, de Verhogingssysteem van de Vluchtvisie, Multi-sensor Nuttige lading enz.
1. Wat is het verschil tussen de ongekoelde en gekoelde detectors van IRL?
Er zijn momenteel twee types van infrarode thermische gekoeld en ongekoelde weergavesensoren op de markt.
De ongekoelde detector van IRL werkt bij omgevingstemperatuur. Het is gebaseerd op de halfgeleiderindustrie en kan zo gewoonlijk in groot volume met kleine grootte en lage kosten worden vervaardigd. De ongekoelde detectors van IRL worden wijd gebruikt in draagbare/handbediende/mobiele apparaten.
De gekoelde detectors van IRL worden verpakt in een eenheid die hen uiterst bij - lage temperatuur houdt die door een cryokoeler zal worden gesteund. Zij zijn veel groter, duurder en minder betrouwbaar dan ongekoelde sensoren, hoofdzakelijk wegens de complexe koelsystemen die zij hebben vereist. Nochtans, zijn de gekoelde systemen ongelooflijk gevoelig en gewoonlijk het werk met lange brandpuntsafstandoptica om lange afstandopdracht te bereiken.
2. Wat zijn de voordelen van gekoelde infrarode detectors?
De gekoelde infrarode brandpuntsvliegtuigdetector werkt bij een lage temperatuur die door een koeler wordt verstrekt van het detectordewarvat (ddc). Het heeft hoge gevoeligheid en kan subtieler temperatuurverschil onderscheiden dan ongekoelde infrarode detector. Het kan voorwerpen ontdekken identificeren en erkennen bij met zeer groot bereik die weg meer dan tien kilometers is. De structuur van gekoelde detector is zeer complex wat in vrij hoge kosten dan ongekoelde detector resulteert.
3. Wat is infrarode thermische weergave?
In aard, alle voorwerpen de waarvan temperatuur hoger is dan absolute nul (- 273 ℃) kunnen infrarode stralen uitstralen. Door de infrarode cameradetector te gebruiken om het infrarode verschil van de stralingstemperatuur tussen het doel zelf en de achtergrond te meten, kunt u verschillende infrarode beelden krijgen, die ook thermische beelden worden genoemd.
4. Hoe werken de infrarode detectors?
De infrarode straling die door doel uitzond gaat de ontdekkende waaier van de thermische detector in, dan zet de infrarode detector het stralingssignaal van verschillende intensiteit in het overeenkomstige elektrosignaal om, en dan door versterking en videoverwerking, vormt het infrarode beeld dat door de blote ogen kan worden waargenomen.
5. Wat zijn de voordelen van gekoelde infrarode detectors?
De gekoelde infrarode brandpuntsvliegtuigdetector werkt bij een lage temperatuur die door een koeler wordt verstrekt van het detectordewarvat (ddc). Het heeft hoge gevoeligheid en kan subtieler temperatuurverschil onderscheiden dan ongekoelde infrarode detector. Het kan voorwerpen ontdekken identificeren en erkennen bij met zeer groot bereik die weg meer dan tien kilometers is. De structuur van gekoelde detector is zeer complex wat in vrij hoge kosten dan ongekoelde detector resulteert.
