EYAS G615HMG HOT MWIR gekoelde infrarood AD-module met 640x512 resolutie en 15μm pixeldimension

  • EYAS G615HMG HOT MWIR Cooled Infrared AD Module with 640x512 Resolution and 15μm Pixel Size
Plaats van herkomst Wuhan, Hubei-Provincie, China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer EYAS G615HMG
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Maat 72×87×51mm Oplossing 640x512 / 15μm
NETD 20mK(F4) Middengolflengte 3,7~4,8 μm
Kenmerken Eenvoudige integratie Type Gekoelde AD-modules
Markeren

EYAS 330 Gekoelde Cameramodules

,

RoHS Gekoelde Cameramodules

,

320x256 infrarode Camerakern
Laat een bericht achter
Productomschrijving

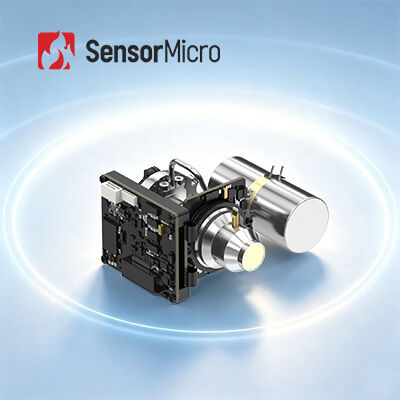

EYAS G615HMG HOT MWIR gekoelde infrarood AD-module 640x512/15μm
Productoverzicht

De EYAS G615HMG gekoelde AD-module bevat een 640×512/15μm HOT (High Operating Temperature) MWIR-gekoelde infrarooddetector met een analoog-digitaal circuit board.met een hoogwaardige lineaire Stirling cryocoolerDeze module zet analoge uitgangssignalen om in digitale videostreams en levert tegelijkertijd essentiële aandrijving en timingcontrole.

Deze oplossing stelt OEM-klanten in staat om de toetsing van de aanvaarding van infrarooddetectoren te stroomlijnen, de systeemintegratie te vereenvoudigen en de ontwikkelingscycli te versnellen.HOT-technologie (operatietemperatuur tot 150 K) levert geoptimaliseerde grootteHet heeft een hoog gewicht en krachtegehalte (SWaP) met een verbeterde betrouwbaarheid, waardoor het ideaal is voor lichte toepassingen die een hoge stabiliteit vereisen.

Belangrijkste kenmerken
Mainstream-compatibiliteit, versnelde ontwikkeling
  • Gebaseerd op de reguliere 640×512/15μm HOT MWIR-gekoelde infrarooddetector voor brede platformcompatibiliteit
  • Geïntegreerde AD-circuit voor analoge-digitale conversie maakt snelle systeemintegratie mogelijk
  • All-in-one ontwerp met identieke afmetingen als de detector
HOT-technologie maakt een geoptimaliseerde SWaP mogelijk
  • Operatietemperatuur in het brandpuntvlak verhoogd tot 150 K
  • Compacte afmetingen: ≤ 72×87×51 mm
  • Lichts: ≤ 250 g
  • Laag energieverbruik: ≤ 4,5 W
Uitstekende prestaties, gemakkelijke integratie
  • Verstelbare beeldsnelheid van 1-120 Hz voor het vastleggen van snel bewegende doelen
  • Camera Link-interface geeft 16-bits ruwe gegevens
  • Vermogen tot seriepoortcontrole
Technische specificaties
Parameter Specificatie
Model EYAS G615HMG
Resolutie 640×512
Pixelgrootte 15 μm
Spectrumrespons 3.7μm±0.2μm ∙4.8μm±0.2μm
IR-detector NETD ((23°C) 20mK ((F4)
Framerate 1~120Hz, verstelbaar
Werkwijze Snapshot, ITR/IWR-integratiemodi, antiblooming, Windows-modus
Standaard externe interface 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Digitale video 16 bit CameraLink (CameraLink basismodus)
Synchronisatie CC1: Synchrone buitenframe
Communicatie CameraLink UART (Standaard) / RS232 (aanpasbaar)
Baud rate: 9600bps (standaard)
Stroomvoorziening AD-bord: 5V
Cryocooler: 12V
Steady Power (23°C) ≤ 4,5 W
Koelingstijd (23°C) ≤3min
Grootte 72 × 87 × 51 mm
Gewicht ≤ 250 g
Werktemperatuur -40°C~+71°C
Industriële toepassingen

De EYAS G615HMG thermische beeldvorming module wordt veel gebruikt in tal van toepassingen, waaronder niet-destructieve testen (NDT), milieubewaking, langeafstandsbewaking, wetenschappelijk onderzoek,en verschillende industriële inspectieprocessen.

Vervaardigingscapaciteit
  • Hoge gevoeligheid en uitstekende prestaties:Wereldwijd toonaangevende technologie in de infraroodindustrie
  • Verschillende infrarooddetectoren:Zowel ongekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgroottes
  • Volumeproductie om snelle levering te garanderen:Drie productielijnen met een jaarlijkse productiecapaciteit tot miljoenen detectoren
  • Geavanceerde faciliteiten:30,000 vierkante meter faciliteit met 20.000 vierkante meter clean room ruimte
Vaak gestelde vragen
Wat is infrarood thermische beeldvorming?

Infrarood thermische beeldvorming maakt gebruik van infraroodstraling en thermische energie om informatie over objecten te verzamelen.evenals variaties binnen de objecten zelfIn infrarood thermische beelden worden stralingsschommelingen weergegeven die de kenmerken van de scène onthullen.

Wat zijn de toepassingen van infrarood thermische beeldvorming?

Temperatuurmeting en beeldvorming bij alle weersomstandigheden zijn de twee fundamentele functies van infrarood thermische beeldvormingstechnologie.Producten die met behulp van deze technologieën zijn ontwikkeld, worden op grote schaal in de elektriciteitsindustrie gebruiktDe Commissie is van mening dat de Commissie de nodige maatregelen moet nemen om de economische en sociale samenhang van de Unie te versterken.

Hoe werkt infrarood thermische beeldvorming?

In de natuur zenden alle objecten met temperaturen boven het absolute nulpunt (-273°C) infraroodstraling uit.met een vermogen van meer dan 50 W.

Hoe werken infrarooddetectoren?

De infraroodstraling die door de doelen wordt uitgezonden, komt binnen het detectiebereik van de thermische detector.die vervolgens worden versterkt en verwerkt tot zichtbare infraroodbeelden.

Wat zijn de voordelen van afgekoelde infrarooddetectoren?

Infraroodgekoelde brandpuntvliegtuigdetectoren werken bij lage temperaturen die door detectordewarkoelers (DDC) worden geleverd.met een onderscheid tussen subtielere temperatuurverschillen dan detectoren zonder koelingDit maakt detectie, identificatie en herkenning van objecten op afstanden van meer dan tien kilometer mogelijk.Ze leveren uitzonderlijke prestaties voor veeleisende toepassingen..
