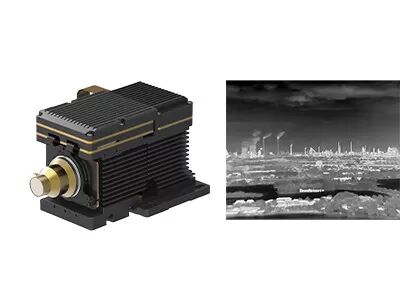

MCT MWIR koelde Thermische Module640x512/15μM For Long Range Opsporing
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Spectrale Waaier | 3.7~4.8μm mw | Framesnelheid | 50Hz/100Hz |
Grootte | 125x92x67mm | Gewicht | ≤650g |
Hoog licht | MWIR koelde Thermische Module 640x512,MCT koelde Thermische Module 15uM,De lange afstandopsporing koelde Thermische Module |
Gekoelde Thermische Module 640x512/15μM MCT MWIR voor Lange afstandopsporing
GAVIN615B compacte Lage Gekoelde de Cameramodule van de Machtsconsumptie 640x512/15μm MCT MWIR
GAVIN615B is een gekoelde medio module van de golf thermische die weergave door Globale Sensortechnologie wordt ontwikkeld (GST). Het bestaat uit een detector van 640x512/15µm HgCdTe MWIR IRL met RS046 cryocooler, worden de hardwareelektronika en diverse algoritmen van de beeldverwerking ook ingebed reeds om scherpe en duidelijke thermische beelden voor te stellen.
Gevormd met RS046 cryocooler, is GAVIN615B zeer compact in grootte die, die 125x92x67mm in afmeting meten en minder dan 650g in gewicht wegen. Het is stabiele machtsconsumptie is zo laag zoals 12w. Met industriële norm cameralink interface, kan de infrarode camera of de systeemintegrator hun eigen volledige die camera gemakkelijk ontwerpen of integreren op de de thermische weergavemodule van GAVIN615B wordt gebaseerd.
Reeks van GAVIN koelde thermische module gebruikt de gekoelde IRL detectors van GST MCT &T2SL en integreert diverse algoritmen van de beeldverwerking aan output duidelijke infrarode beelden in de totale duisternis of de slechte weersomstandigheden. Het kan risico's en bedreigingen ontdekken en erkennen bij lange afstand terwijl heden meer doel bij korte afstand detailleert.
- Hoge Gevoeligheid, NETD≤20mK
- Lange afstandopsporing
- Regelbare Framesnelheid
- Gemakkelijke Integratie in het Systeem
Model | GAVIN615B |
De Detectorprestaties van IRL | |
Resolutie | 640x512 |
Pixelhoogte | 15μm |
Cryocooler | RS046 |
Spectrale Waaier | 3.7μm~4.8μm mw |
Het koelen Tijd (20°C) | ≤7min |
NETD (20°C) | ≤20mK |
Beeldverwerking | |
Framesnelheid | 50Hz/100Hz |
Het verduisteren Wijze | Lineair/Histogram/Gemengd |
Digitaal Gezoem | ×1/×2/×4 |
Beeldrichting | Horizontaal/Verticaal/knipt diagonaal weg |
Beeldalgoritme | NUC/AGC/IDE |
Elektrospecificatie | |
Standaard Externe Interface | J30JZ 25pin |
Analoge Video | VRIEND |
Digitale Video | RAW/YUV met 16 bits: DVP/Cameralink-Output met 16 bits |
Externe Synchronisatie | Kader Externe Synchronisatie: RS422 niveau |
Mededeling | RS422, 115200bps |
Voeding | 20~28VDC |
Stabiele Machtsconsumptie | 12W |
Afmeting (mm) | 125×92×67 |
Gewicht | ≤650g |
Verrichtingstemperatuur | -40°C ~ +60°C |
Trillingsomvang | Trilling: Op een voertuig gemonteerde de Hoge snelheidsvervoer van GJB Schok: Helft-sinus Golf, Mej. van 40g 11, 3 As 6 Richting 3 Keer elk |
Optische Lens | |
Facultatieve Lens | Ononderbroken Gezoem 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
De thermische infrarode de cameramodule wordt van GAVIN615B wijd gebruikt vele gebieden zoals Ver Controlesysteem, de Verhogingssysteem van de Vluchtvisie, Multi-sensor Nuttige lading enz.
1. Wat is thermische sensiivity?
De thermische Gevoeligheid, ook genoemd NETD (Lawaai Gelijkwaardig Temperatuurverschil), is een zeer belangrijke parameter voor de evaluatie van middelgrote golf (MWIR) en camera's de lange van de golf (LWIR) thermische weergave. Het is direct verwant die met de duidelijkheid door thermische imager wordt gemeten. Het is een numerieke waarde die de signal-to-noise verhouding van het temperatuurverschil vertegenwoordigen en gemeten in milliKelvins (mk). Kleiner de thermische gevoeligheidswaarde, hoger de gevoeligheid en duidelijker het beeld.
2. Wat zijn de toepassingen van thermische weergave?
De temperatuurmeting en de weergave voor alle weersomstandigheden zijn twee basisfuncties van infrarode thermische weergavetechnologie. Ontwikkeld die producten op deze twee technologieën worden de gebaseerd worden wijd gebruikt in veiligheid & controle, UAV nuttige lading, industriële inspectie, brandbestrijdings, vooruitlopend onderhoud, ADAS, epidemische preventie, AIoT enz.
3. Wat is MCT/HgCdTe-detector?
