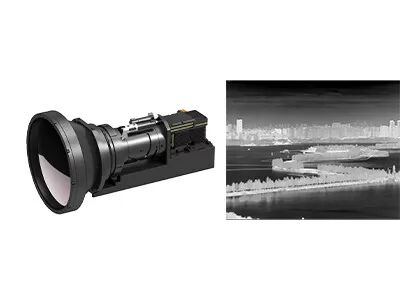

Gekoeld thermisch module 640x512 / 15µm met continu zoomlens 60~240mm/F4
| Plaats van herkomst | Wuhan, Hubei-Provincie, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | GAVIN615B |
| Min. bestelaantal | 1 stuk |
| Prijs | negotiable |
| Betalingscondities | L/C, T/T |
Productdetails
| Oplossing | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| Spectraal bereik | 3,7 ~ 4,8 μm MW | Framesnelheid | 50Hz/100Hz |
| Maat | 125x92x67mm | Gewicht | ≤650g |
| Markeren | Gekoelde Thermische Module 640x512,Gekoelde Thermische Module 15uM,F4 Kern van de Lens de Thermische Camera |
||
Productomschrijving
Gedistilleerde thermische module 640x512 / 15μM met continu zoomlens 60~240mm/F4
GAVIN615B MWIR-cameramodule met koeling
GAVIN615B Compact Low Power Consumption 640x512 / 15μm MCT MWIR gekoelde camera module
Productbeschrijving
GAVIN615B is een gekoelde mid-wave thermische beeldvorming module ontwikkeld door SenosrMicro. Het bestaat uit een 640x512 / 15μm HgCdTe MWIR IR detector met RS046 cryocooler,Hardware-elektronica en verschillende beeldverwerkingsalgoritmen zijn ook al ingebed om scherpe en heldere thermische beelden te presenteren.
De GAVIN615B is geconfigureerd met een RS046 cryocooler en heeft een zeer compacte afmeting van 125 x 92 x 67 mm en weegt minder dan 650 g. Het stabiele stroomverbruik is slechts 12w.Met industriële standaard cameralink interface, kan een infraroodcamera of systeemintegrator eenvoudig zijn eigen complete camera ontwerpen of integreren op basis van de thermische beeldvormingsmodule GAVIN615B.
GAVIN series cooled thermal module utilizes MCT &T2SL cooled IR detectors and integrates various image processing algorithms to output clear infrared images in the total darkness or bad weather conditionsHet kan risico's en bedreigingen op lange afstand detecteren en herkennen en op korte afstand meer doelgegevens presenteren.
Hoofdkenmerken
Ontmoet Long Range Detection
• Hoge warmtegevoeligheid
• Een breed zichtveld
• Long-range detectie, vliegtuigen kunnen op 60 km afstand worden gedetecteerd
Eenvoudige integratie in het systeem
• Cameralink/DVP-interface, RAW/YUV-afbeeldingsuitgang
• Er zijn verschillende continu-optische zoomlenzen beschikbaar
Productspecificaties
| Model | GAVIN615B |
| IR-detectorprestaties | |
| Resolutie | 640x512 |
| Pixel Pitch | 15 μm |
| Cryocooler | RS046 |
| Spectrumbereik | 30,7 μm ∙ 4,8 μm MW |
| Koelingstijd (20°C) | ≤7min |
| NETD (20°C) | ≤ 20mK |
| Beeldverwerking | |
| Framerate | 50 Hz/100 Hz |
| Dimming-modus | Lineair/histogram/gemengd |
| Digitaal zoomen | ×1/×2/×4 |
| Afbeeldingsrichting | Horizontaal/verticaal/diagonaal draaien |
| Afbeeldingsalgoritme | NUC/AGC/IDE |
| Elektrische specificatie | |
| Standaard externe interface | J30JZ 25 pin |
| Analoog video | PAL |
| Digitale video | 16 bit RAW/YUV: 16 bit DVP/Cameralink Output |
| Synchronisatie | Frame External Sync: RS422 niveau |
| Communicatie | RS422, 115200bps |
| Stroomvoorziening | 20 ~ 28VDC |
| Stabiel stroomverbruik | 12W |
| Afmeting (mm) | 125 × 92 × 67 |
| Gewicht | ≤ 650 g |
| Operatietemperatuur | -40°C ~ +60°C |
| Vibratiemogelijkheid | Vibratie: GJB Vervoer met hoge snelheid op voertuigen Schok: halve sinusgolf, 40 g 11 ms, 3 as 6 richting 3 keer elk |
| Optische lens | |
| Optioneel glas | Continu zoomen 60~240 mm/F4 15~300 mm/F4 21~420 mm/F4 35 ~ 690 mm/F4 |
Industriële toepassingen
De thermische infraroodcameramodule GAVIN615B wordt op veel gebieden gebruikt, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload, enz.
Onze voordelen
Hoge gevoeligheid en uitstekende prestaties
Wereldwijd toonaangevende technologie in de infraroodindustrie
Verschillende infrarooddetectoren beschikbaar
Zowel niet-gekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgrootte
Volumeproductie om snelle levering te garanderen
Drie productielijnen met een jaarlijkse productiecapaciteit tot miljoenen detectoren.
Vaak gestelde vragen
1Wat is thermische gevoeligheid?
De thermische gevoeligheid, ook wel NETD (Noise Equivalent Temperature Difference) genoemd, is een belangrijke parameter voor de evaluatie van thermische beeldcamera's met middelgolf (MWIR) en lange golf (LWIR).Het is rechtstreeks gerelateerd aan de helderheid gemeten door de thermische beeldvormerHet is een numerieke waarde die de signaal/geluidsverhouding van het temperatuurverschil weergeeft en wordt gemeten in milliKelvin (mK).Hoe hoger de gevoeligheid en hoe duidelijker het beeld.
2Wat is het verschil tussen ongekoelde en gekoelde IR-detectoren?
Er zijn momenteel twee soorten infraroodthermologische beeldsensoren op de markt, gekoeld en niet gekoeld.
Een niet-gekoelde IR-detector werkt bij omgevingstemperatuur en is gebaseerd op de halfgeleiderindustrie.Onverkoelde IR-detectoren worden veel gebruikt in draagbare/handheld/mobiele apparaten.
Gecoelde IR-detectoren worden verpakt in een eenheid die ze bij een extreem lage temperatuur houdt, die wordt ondersteund door een cryo-koeler.duurder en minder betrouwbaar dan ongecoelde sensorenDe koelsystemen zijn echter ongelooflijk gevoelig en werken meestal met lange brandpuntsafstand optica om lange afstand missie te bereiken.
