OEM Gekoelde Cameramodule met de Infrarode Detector van MWIR MCT 1280x1024 12um

Plaats van herkomst Wuhan, Hubei-Provincie, China
Merknaam GST
Certificering ISO9001:2015; RoHS; Reach
Modelnummer EYAS1212
Min. bestelaantal 1 stuk
Prijs Negotiable
Betalingscondities L/C, T/T

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Resolutie 1280x1024 Pixelhoogte 12μm
NETD ≤20mK Spectrale Waaier 3.7~4.8μm mw
Grootte 149x58.5x71mm Framesnelheid 1~100Hz regelbaar
Hoog licht

OEM Gekoelde Cameramodule

,

12um infrarode Detector Gekoelde Cameramodule

,

Gekoelde de Cameramodules van MWIR Detector

Laat een bericht achter
Productomschrijving

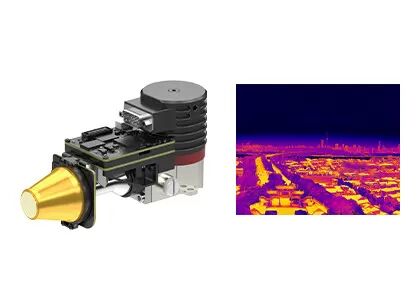

OEM Gekoelde Cameramodule met de Infrarode Detector van MWIR MCT 1280x1024 12um


EYAS1212 hoge Definitie Thermische Module



De hoge Resolutie 1280x1024/12μm MCT MWIR koelde Infrarode Module met Nabijheidsraad



Productomschrijving



EYAS1212 is een hoge resolutie analoog-numerieke gekoelde infrarode die module op 1280x1024-formaten 12μm hoogte IRL FPA wordt gebaseerd.



Deze ADVERTENTIEmodule omvat een nabijheidsraad die de FPA-timing, en de gevoelige voedingen verstrekt. Bovendien de van de de interfaceoutput van de Cameraverbinding onbewerkte gegevens met 16 bits die hoogst de integratie van de detector aan het systeem vereenvoudigen.



Daarom EYAS1212-de ADVERTENTIEmodule het voor OEM klanten gemakkelijk maakt om snelle acceptatietest op de gekoelde infrarode detector van GST uit te voeren C1212M 1280x1024@12 μm, snelle secundaire ontwikkeling te beginnen en hun ontwikkelingsperiode van gekoelde infrarode modules of volledige infrarode thermische die camera's of systemen te verkorten op gekoelde infrarode detectors worden gebaseerd.



Uitgerust met de verwerkingskring van het hoge prestatiessignaal, EYAS is de reeks gekoelde ADVERTENTIEmodule van toepassing op alle MCT&T2SL gekoelde infrarode detectors door GST.


Hoofdlijnen



De hoge Prestaties koelden Infrarode Detector
• Hoge thermische gevoeligheid met beste NETD<18mk



Gemakkelijk zich te ontwikkelen te integreren
• De outputonbewerkte gegevens met 16 bits van de Cameralinkinterface, seriële poortcontrole
• Geïntegreerde structuur die verenigbare afmeting met detector heeft



Vang Hoge snelheids Moving Target
• De frequentie van het outputkader is regelbaar bij 1~100Hz



Productspecificaties



Model EYAS1212
De Detectorprestaties van IRL
Resolutie 1280x1024
Pixelhoogte 12μm
Cryocooler RS058F
Spectrale Waaier 3.7μm~4.8μm mw
Het koelen Tijd (25°C) ≤6min
Optimale NETD (20°C) ≤20mK
Het werk Wijze
Framesnelheid 1~100Hz regelbaar
Het werk Wijze Momentopname; ITR/IWR integratiewijze; Vensterswijze; Anti-blooming
Elektrospecificatie
Standaard Externe Interface QSH 60pin
Digitale Video Cameralink: Outputonbewerkte gegevens met 16 bits
Externe Synchronisatie CC1: INT/Frame Externe Synchronisatie; CC2: MC Externe Synchronisatie
Mededeling Cameralinkseriële poort: TFG+/-, TC+/-; 9600bps
Voeding 1 het Comité van de kanaalweergave: 5V
1 kanaal Cryocooler: 24V
Stabiele Machtsconsumptie 9W
Afmeting (mm) 149×58.5×71
Gewicht ≤680g
Het werk Temperatuur -40°C ~ +60°C
Trillingsomvang Trilling: Op een voertuig gemonteerde de Hoge snelheidsvervoer van GJB
Schok: Helft-sinus Golf, Mej. van 40g 11, 3 As 6 Richting 3 Keer elk



Industriële Toepassingen



De de thermische weergavemodule wordt van EYAS1212 wijd gebruikt vele gebieden zoals Ver Controlesysteem, de Verhogingssysteem van de Vluchtvisie, Multi-sensor Nuttige lading enz.



OEM Gekoelde Cameramodule met de Infrarode Detector van MWIR MCT 1280x1024 12um 0



Onze Voordelen



OEM Gekoelde Cameramodule met de Infrarode Detector van MWIR MCT 1280x1024 12um 1



FAQs



1. Wat is thermische gevoeligheid?

De thermische Gevoeligheid, ook genoemd NETD (Lawaai Gelijkwaardig Temperatuurverschil), is een zeer belangrijke parameter voor de evaluatie van middelgrote golf (MWIR) en camera's de lange van de golf (LWIR) thermische weergave. Het is direct verwant die met de duidelijkheid door thermische imager wordt gemeten. Het is een numerieke waarde die de signal-to-noise verhouding van het temperatuurverschil vertegenwoordigen en gemeten in milliKelvins (mk). Kleiner de thermische gevoeligheidswaarde, hoger de gevoeligheid en duidelijker het beeld.



2. Wat zijn de toepassingen van thermische weergave?

De temperatuurmeting en de weergave voor alle weersomstandigheden zijn twee basisfuncties van infrarode thermische weergavetechnologie. Ontwikkeld die producten op deze twee technologieën worden de gebaseerd worden wijd gebruikt in veiligheid & controle, UAV nuttige lading, industriële inspectie, brandbestrijdings, vooruitlopend onderhoud, ADAS, epidemische preventie, AIoT enz.



3. Wat is MCT/HgCdTe-detector?

MCT, ook genoemd HgCdTe, verwijst naar Mercury-cadmium-Tellurid die een chemische samenstelling van cadmiumtelluride (CdTe) en kwiktelluride (HgTe) en een gemeenschappelijk materiaal in fotodetectoren is. De detector van MCT/HgCdTe is een fotoconductieve detector die bij een cryogeen milieu werkt en infrarode straling kan ontdekken. Het is gevoeliger dan de thermische sensoren.
