Niet-contact thermografie Onverkoelde thermische beeldvorming module met 640x512 resolutie en 8 μm pixel pitch voor ± 0,5 °C nauwkeurigheid

  • Non Contact Thermography Uncooled Thermal Imaging Module with 640x512 Resolution and 8μm Pixel Pitch for ±0.5°C Accuracy
Plaats van herkomst China
Merknaam SensorMicro
Certificering RoHS2.0; Reach
Modelnummer iHA608W
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 640x512 Stroomverbruik 0.6W
Spectraal bereik 8~14μm Pixelafstand 8μm
Typisch NETD ≤30mK Framesnelheid 25 Hz
Markeren

Thermografie Thermal Imaging Module 17um

,

Onverkoelde thermische beeldvorming 384x288

,

Niet-contact ongekoelde thermische camerakern
Laat een bericht achter
Productomschrijving

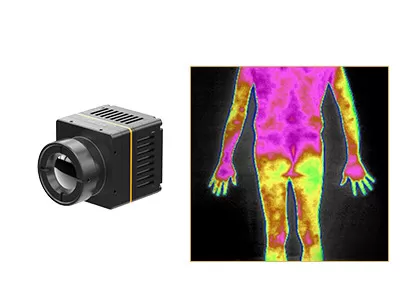

Niet-contact thermografie Onverkoelde thermische beeldvorming module 640x512 8μm
Productoverzicht

De iHA608W is een ongecoelde infraroodcamera-kern met behulp van ApexCore 640×512, 8 μm pixel pitch infrarood detector, speciaal geoptimaliseerd voor contactloze thermometrie.De module bereikt een meetnauwkeurigheid van ±0.5°C. Geïmplementeerde medische beeldverwerkingsalgoritmen verbeteren de thermische beeldkwaliteit,het realiseren van visuele weergave van de temperatuurverdeling van objecten en het leveren van stabiele kwantitatieve temperatuurmetingDe module heeft een miniaturiseerde mechanische afmetingen en heeft een 8 μm pixel pitch.Doeltoepassingsdomeinen bevatten medische diagnostische apparatuur, gezondheidsonderzoeksystemen voor de bevolking en temperaturemonitoringssystemen voor het vee.

Hoofdkenmerken
  • Hoogprecise thermometrie en geoptimaliseerde medische thermische beeldvorming
    • Algorithme afgestemd op niet-contactmatige lichaamstemperatuurmetingen; metingsnauwkeurigheid tot ±0,5°C
    • Medische optische assemblage en speciale beeldalgoritmen verbeteren de thermische beelddefinitie
  • Miniaturiseerde mechanische eigenschappen voor ingebedde integratie
    • Adopteert ApexCore 8-μm ongecoelde infrarood detector om compact structurele ontwerp te realiseren
    • Buitenafmeting: 21×21×31,5 mm; gewicht van de module: 25±2 g, van toepassing op compacte ingebedde systemen
  • Volledige ondersteuning voor interface en softwareontwikkeling
    • Geïntegreerde type-C-video-uitgangen en USB2.0-communicatie-interfaces voor systeeminbedekking
    • SDK-pakketten worden geleverd voor Windows, Android en Linux om secundaire ontwikkeling te vergemakkelijken
Productspecificaties
Model iHA608W
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Resolutie 640×512
Pixelgrootte 8 μm
Spectrumrespons 8 μm ~ 14 μm
Typische NETD ≤ 30mK
Beeldverwerking
Digitale beeldsnelheid 25 Hz
Starttijd ≤ 6 s
Digitale video RAW/YUV/TMP
Afbeeldingsalgoritme NUC/3DNR/DNS/DRC/EE
Afbeeldingsweergave Medische/pseudo-kleur
PC-software
Computersoftware Controlemodule en videodisplay
Temperatuurmeting
Werktemperatuur 10°C~+50°C
Temperatuurmetingsbereik 32°C~+42°C
Temperatuurmetingsnauwkeurigheid ≤ ± 0,5°C (na 2 minuten opwarming, omgeving 23±3°C, streefcijfer 32-42°C)
Metingsafstand 0.5m-5m; ondersteunt temperatuurmeting op meerdere afstanden via SDK
SDK Ondersteuning van Windows/Android/Linux SDK, Realise Video Stream Analysis, Module Control, Comprehensive Array Temperature Measurement, Temperature Imaging, Temperature Window Setting, Multiple Integration
Elektrische apparatuur
Standaard externe interface USB ((TYPE-C)
Communicatie-interface USB
Digitale video-interface USB2.0
Voedingsspanning 5V±0.5
Typisch energieverbruik 0.6W
Optische lens
Fokusafstand 4 mm
Type van de lens Vaste scherpstelling Athermal
F/# 1
FOV(H×V) 69.2° × 55.4°
Mechanische apparatuur
Grootte (inclusief lens) met een breedte van niet meer dan 50 mm
Gewicht (inclusief lens) 25 g±2 (inclusief 4 mm lens)
Aanpassingsvermogen aan het milieu
Werktemperatuur -10°C~+50°C
Bergingstemperatuur -45°C~+85°C
Vochtigheid 5% tot 95%, niet-condenserend
Vibratie 5.35 grams, willekeurige trillingen, 3-as.
Gevolgen Halve sinusgolf, 40 g/11 ms, inslagrichting, 3 assen, 6 richting
ESD 6 kV contactontlading; 8 kV luchtontlading
Certificering
Milieucertificering RoHS2.0/REACH
Industriële toepassingen

De thermische module iHA608W zal naar verwachting op grote schaal worden gebruikt op het gebied van ziekte-screening, traditionele Chinese geneeskunde, fysiotherapie, gezondheidsonderzoek, revalidatie enz.In het heden en in de toekomst.

Een gestandaardiseerde dienst
  • Volledige documentatie:Producthandleidingen, installatiegids en selectieverwijzingen.
  • Ontwikkelings- en testhulp:Geïntegreerd testen van monsters, evaluatie van prestaties en verificatie van parameters makkelijk gemaakt.
  • Geavanceerde ontwikkelaar toolkit:SDK's, API's, algoritmen en debugging tools voor diepe integratie.
  • Technische ondersteuning op afstand:24/7 ondersteuning - snelle reactie en tijdige oplossing voor kritieke problemen.
  • Garantie:Originele onderdelen en strikte procesnaleving om optimale prestaties te herstellen.
Vaak gestelde vragen
1Wat is infrarood thermische beeldvorming?

Infrarood thermische beeldvorming is een methode waarbij infraroodstraling en thermische energie worden gebruikt om informatie over objecten te verzamelen, om beelden ervan te formuleren,of om temperatuur informatie van de objecten te krijgen, zelfs in omgevingen met weinig zichtbaarheid.

2Hoe werkt infrarood thermische beeldvorming?

Infrarood thermisch beeldsysteem is een passieve contactloze detectie en identificatie van infraroodtechnologie.Het concentreert de infraroodstraling van de scène op de brandpunt vlak array infrarood detector door middel van infrarood optisch systeem dat infraroodstraling kan passerenDe thermische detector zet het stralingssignaal van verschillende intensiteit om in het overeenkomstige elektrische signaal en vervolgens, door versterking en videoprocessing,vormt het infraroodbeeld dat met het blote oog kan worden waargenomen.
