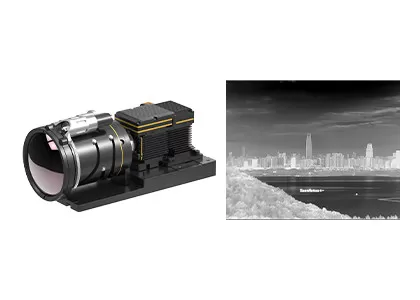

MWIR gekoelde thermische module 640x512 / 15μm voor elektro-optisch infraroodsysteem
| Plaats van herkomst | Wuhan, Hubei-Provincie, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | GAVIN615B |
| Min. bestelaantal | 1 stuk |
| Prijs | negotiable |
| Betalingscondities | L/C, T/T |
Productdetails
| Oplossing | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| Spectraal bereik | 3,7 ~ 4,8 μm MW | Framesnelheid | 50Hz/100Hz |
| Maat | 125x92x67mm | Gewicht | ≤650g |
| Markeren | Infrarode Systeem Thermische Module 15uM,de Thermische Module van 640x512 MWIR,de Elektro-optische Thermische Module van MWIR |
||
Productomschrijving
Gecooled Thermal Module 640x512 / 15μM MWIR For Electro Optical Infrared System
Productbeschrijving
GAVIN615B is een gekoelde mid-wave thermische beeldvorming module ontwikkeld door SensorMicro. Het bestaat uit een 640x512 / 15μm HgCdTe MWIR IR detector met RS046 cryocooler,Hardware-elektronica en verschillende beeldverwerkingsalgoritmen zijn ook al ingebed om scherpe en heldere thermische beelden te presenteren.
De GAVIN615B is geconfigureerd met een RS046 cryocooler en heeft een zeer compacte afmeting van 125 x 92 x 67 mm en weegt minder dan 650 g. Het stabiele stroomverbruik is slechts 12w.Met industriële standaard cameralink interface, kan een infraroodcamera of systeemintegrator eenvoudig zijn eigen complete camera ontwerpen of integreren op basis van de thermische beeldvormingsmodule GAVIN615B.
Hoofdkenmerken
- Hoge gevoeligheid, NETD≤20mK
- Lang afstandsopsporing.
- Verstelbare beeldsnelheid
- Eenvoudige integratie in het systeem
Productspecificaties
| Model | GAVIN615B |
| IR-detectorprestaties | |
| Resolutie | 640x512 |
| Pixel Pitch | 15 μm |
| Cryocooler | RS046 |
| Spectrumbereik | 30,7 μm ∙ 4,8 μm MW |
| Koelingstijd (20°C) | ≤7min |
| NETD (20°C) | ≤ 20mK |
| Beeldverwerking | |
| Framerate | 50 Hz/100 Hz |
| Dimming-modus | Lineair/histogram/gemengd |
| Digitaal zoomen | ×1/×2/×4 |
| Afbeeldingsrichting | Horizontaal/verticaal/diagonaal draaien |
| Afbeeldingsalgoritme | NUC/AGC/IDE |
| Elektrische specificatie | |
| Standaard externe interface | J30JZ 25 pin |
| Analoog video | PAL |
| Digitale video | 16 bit RAW/YUV: 16 bit DVP/Cameralink Output |
| Synchronisatie | Frame External Sync: RS422 niveau |
| Communicatie | RS422, 115200bps |
| Stroomvoorziening | 20 ~ 28VDC |
| Stabiel stroomverbruik | 12W |
| Afmeting (mm) | 125 × 92 × 67 |
| Gewicht | ≤ 650 g |
| Operatietemperatuur | -40°C ~ +60°C |
| Vibratiemogelijkheid | Vibratie: GJB Vervoer met hoge snelheid op voertuigen Schok: halve sinusgolf, 40 g 11 ms, 3 as 6 richting 3 keer elk |
| Optische lens | |
| Optioneel glas | Continu zoomen 60~240 mm/F4 15~300 mm/F4 21~420 mm/F4 35 ~ 690 mm/F4 |
Industriële toepassingen
De thermische infraroodcameramodule GAVIN615B wordt op veel gebieden gebruikt, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload, enz.
Cooled Uncooled Thermal Imaging Solutions
Over ons
Onze Visie: Om de grenzen van het waarnemen te verleggen en de manier waarop mensen zich met de wereld om hen heen verbinden te transformeren.
Our Mission:To harness the power of infrared sensing technology to transform industries worldwide, enabling smarter decisions, safer environments, and a more connected future. Onze missie: Om de kracht van infrarood sensing technologie te benutten om industrieën wereldwijd te transformeren, en om slimmere beslissingen te nemen, veiligere omgevingen te maken en een meer verbonden toekomst te creëren.
Onze Waarde: Om geavanceerde infrarood technologie te creëren die de wereld een betere plek maakt.
Vaak gestelde vragen
1Waar wordt een cryocooler voor gebruikt?
Cryocoolers zijn machines die sensoren extreem koud houden zodat thermische beelden kunnen worden genomen op lange termijn missies.De sensoren die beelden vastleggen, vereisen extreem lage temperaturen..
2. Wat zijn de belangrijkste factoren om de kwaliteit van Cryocooler te meten?
De lange levensduur van de batterij en de betrouwbare werking zijn de belangrijkste factoren om de kwaliteit van een cryocooler te meten.De MTTF (Mean Time to Failures) is 10, 000 uur, wat voldoet aan de eisen van 24*7 boot operation.
3Wat is MTTF?
MTTF (Mean Time to Failure) meet de betrouwbaarheid van een onderdeel. Het laat zien hoe lang een onderdeel gemiddeld meegaat voordat het kapot gaat en je het moet vervangen.Het vertelt u over de kwaliteit van de onderdelen die u kooptHoe langer ze meegaan, hoe meer waarde je ervan krijgt.
4Wat is een MCT/HgCdTe detector?
MCT, ook wel HgCdTe genoemd, verwijst naar kwik-cadmium-telluried, een chemische verbinding van cadmium-telluried (CdTe) en kwik-telluried (HgTe) en een veel voorkomend materiaal in fotodetectoren.MCT/HgCdTe-detector is een lichtgeleidende detector die werkt in een cryogene omgeving en infraroodstraling kan detecterenHet is gevoeliger dan de thermische sensoren.
