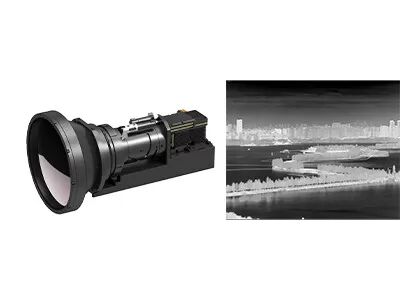

Vinnige integratie MCT MWIR gekoelde thermische module 640x512/15μm
| Plaats van herkomst | Wuhan, Hubei-Provincie, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | GAVIN615B |
| Min. bestelaantal | 1 stuk |
| Prijs | negotiable |
| Betalingscondities | L/C, T/T |
Productdetails
| Oplossing | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| Spectraal bereik | 3,7 ~ 4,8 μm MW | Framesnelheid | 50Hz/100Hz |
| Maat | 125x92x67mm | Gewicht | ≤650g |
| Markeren | Snelle Integratiemwir Thermische Module,MCT koelde Thermische Module,Gekoelde de Cameramodules van 15uM MWIR |
||
Productomschrijving
Snel integreren van 640x512 / 15μM MCT MWIR gekoelde thermische module in drones
Productbeschrijving
GAVIN615B is een gekoelde mid-wave thermische beeldvorming module ontwikkeld door SensorMicro. Het bestaat uit een 640x512 / 15μm HgCdTe MWIR IR detector met RS046 cryocooler,Hardware-elektronica en verschillende beeldverwerkingsalgoritmen zijn ook al ingebed om scherpe en heldere thermische beelden te presenteren.
De GAVIN615B is geconfigureerd met een RS046 cryocooler en heeft een zeer compacte afmeting van 125 x 92 x 67 mm en weegt minder dan 650 g. Het stabiele stroomverbruik is slechts 12w.Met industriële standaard cameralink interface, kan een infraroodcamera of systeemintegrator eenvoudig zijn eigen complete camera ontwerpen of integreren op basis van de thermische beeldvormingsmodule GAVIN615B.
Het biedt verschillende continue zoomlenzen waar klanten uit kunnen kiezen: 60~240mm/F4; 15~300mm/F4; 21~420mm/F4; 35~690mm/F4, die geschikt is voor toepassingen op lange afstand.
Hoofdkenmerken
- Hoge gevoeligheid, NETD≤20mK
- Lang afstandsopsporing.
- Verstelbare beeldsnelheid
- Eenvoudige integratie in het systeem
Productspecificaties
| Model | GAVIN615B |
| IR-detectorprestaties | |
| Resolutie | 640x512 |
| Pixel Pitch | 15 μm |
| Cryocooler | RS046 |
| Spectrumbereik | 30,7 μm ∙ 4,8 μm MW |
| Koelingstijd (20°C) | ≤7min |
| NETD (20°C) | ≤ 20mK |
| Beeldverwerking | |
| Framerate | 50 Hz/100 Hz |
| Dimming-modus | Lineair/histogram/gemengd |
| Digitaal zoomen | ×1/×2/×4 |
| Afbeeldingsrichting | Horizontaal/verticaal/diagonaal draaien |
| Afbeeldingsalgoritme | NUC/AGC/IDE |
| Elektrische specificatie | |
| Standaard externe interface | J30JZ 25 pin |
| Analoog video | PAL |
| Digitale video | 16 bit RAW/YUV: 16 bit DVP/Cameralink Output |
| Synchronisatie | Frame External Sync: RS422 niveau |
| Communicatie | RS422, 115200bps |
| Stroomvoorziening | 20 ~ 28VDC |
| Stabiel stroomverbruik | 12W |
| Afmeting (mm) | 125 × 92 × 67 |
| Gewicht | ≤ 650 g |
| Operatietemperatuur | -40°C ~ +60°C |
| Vibratiemogelijkheid | Vibratie: GJB Vervoer met hoge snelheid op voertuigen Schok: halve sinusgolf, 40 g 11 ms, 3 as 6 richting 3 keer elk |
| Optische lens | |
| Optioneel glas | Continu zoomen 60~240 mm/F4 15~300 mm/F4 21~420 mm/F4 35 ~ 690 mm/F4 |
Industriële toepassingen
De thermische infraroodcameramodule GAVIN615B wordt op veel gebieden gebruikt, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload, enz.
Over ons
SensorMicro is de wereldwijd toonaangevende fabrikant en dienstverlener van infrarooddetectoren.Het is bereid om klanten over de hele wereld te voorzien van hoogwaardige niet-gekoelde en gekoelde thermische beeldopsporingsdetectoren en zijn professionele toepassingservaring te delen.
SensorMicro levert geavanceerde infrarood detectoren, cameracores en modules met veelzijdige formaten en golfbanden.Onze producten kunnen naadloos worden geïntegreerd in verschillende systemen, waardoor de volgende generatie beeld- en sensorepplicaties in verschillende industrieën mogelijk is..
SensorMicro-detectoren worden veel gebruikt in thermografie, beveiliging en bewaking, persoonlijk zicht, auto- en consumenteninfraroodproducten.De capaciteit van SensorMicro om in grote hoeveelheden te produceren, stelt het in staat om te voldoen aan de groeiende vraag van alle bestaande en opkomende markten..
Vaak gestelde vragen
1Waar wordt een cryocooler voor gebruikt?
Cryocoolers zijn machines die sensoren extreem koud houden zodat thermische beelden kunnen worden genomen op lange termijn missies.De sensoren die beelden vastleggen, vereisen extreem lage temperaturen..
2. Wat zijn de belangrijkste factoren om de kwaliteit van Cryocooler te meten?
De lange levensduur van de batterij en de betrouwbare werking zijn de belangrijkste factoren om de kwaliteit van een cryocooler te meten.De MTTF (Mean Time to Failures) is 10, 000 uur, wat voldoet aan de eisen van 24*7 boot operation.
3Wat is thermische gevoeligheid?
De thermische gevoeligheid, ook wel NETD (Noise Equivalent Temperature Difference) genoemd, is een belangrijke parameter voor de evaluatie van thermische beeldcamera's met middelgolf (MWIR) en lange golf (LWIR).Het is rechtstreeks gerelateerd aan de helderheid gemeten door de thermische beeldvormerHet is een numerieke waarde die de signaal/geluidsverhouding van het temperatuurverschil weergeeft en wordt gemeten in milliKelvin (mK).Hoe hoger de gevoeligheid en hoe duidelijker het beeld.
