15μM 640x512 MCT MWIR koelde Thermische Module met Geïntegreerde Dewarvat Koelere Assemblage
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Resolutie | 640x512 / 15μm | Cryocooler | RS058 |
|---|---|---|---|
| NETD | ≤17mK | Spectrale Waaier | 3.7~4.8μm |
| Grootte | 147x58.5x71mm | Gewicht | ≤680g |
| Hoog licht | 640x512 MWIR gekoelde thermische module,MCT MWIR gekoelde thermische module,15uM MWIR cameramodules |
||
Productomschrijving

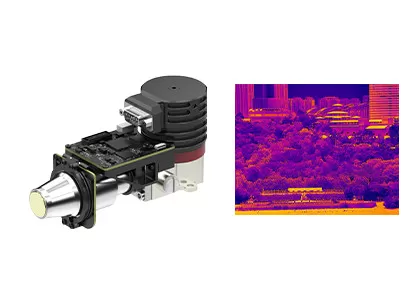

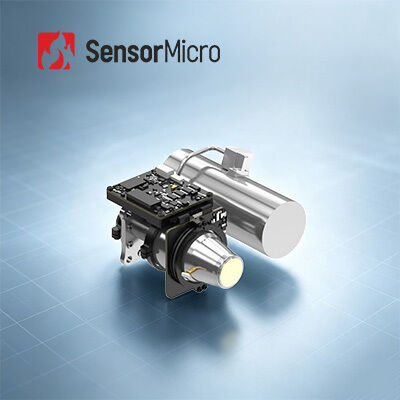

15μm 640x512 MCT MWIR gekoelde thermische module met geïntegreerde Dewar-koelerassemblage
product beschrijving
De EYAS-serie gekoelde AD-modules hebben de voorversterkerfunctie om het analoge signaal van gekoelde IR-detectoren om te zetten in een digitale videostream-uitgang.Het is beschikbaar met verschillende resolutieformaten en verschillende golfbanden.EYAS615A is een lid van de EYAS-familie met 640x512 / 15μm MWIR gekoelde detector en RS058 cryocooler geïntegreerd.
Met de EYAS-serie gekoelde AD-module is het voor OEM-klanten eenvoudig om een snelle acceptatietest uit te voeren op GST-infrarooddetectoren, een snelle secundaire ontwikkeling te starten en hun ontwikkelingsperiode van modules en complete producten op basis van gekoelde infrarooddetectoren te verkorten.
Global Sensor Technology is gespecialiseerd in het ontwerp, de fabricage, de verkoop en de marketing van warmtebeelddetectoren en infraroodmodules.We kunnen onze klanten een verscheidenheid aan infrarood-warmtebeeldoplossingen bieden die de secundaire ontwikkelingstijd verkorten en de kosten voor klanten aanzienlijk verlagen.
Belangrijkste kenmerken:
- Detectorresolutie: 640x512 / 15μm
- Detectormateriaal: MCT / HgCdTe
- Cryokoeler: RS058
- Framesnelheid: 1 ~ 120Hz instelbaar
- Grootte: 147 × 58.5 × 71 mm
- Gewicht: ≤680g
- Eenvoudig te ontwikkelen en te integreren
product specificaties
| Model | EYAS615A |
| IR-detectorprestaties | |
| Oplossing | 640x512 |
| Pixelpitch | 15μm |
| Cryokoeler | RS058 |
| Spectraalgebied | 3.7μm～4.8μm MW |
| Koeltijd (25°C) | ≤6min |
| Optimaal NETD (20°C) | ≤17mK |
| Werkmodus | |
| Frame rate | 1~120Hz instelbaar |
| Werkmodus | Momentopname;ITR/IWR-integratiemodus;Windows-modus;Anti-bloei |
| Elektrische specificatie: | |
| Standaard externe interface | QSH 60-pins |
| Digitale video | Cameralink: 16-bits onbewerkte gegevens uitvoeren |
| Externe synchronisatie | CC1: INT/Frame externe synchronisatie;CC2: MC externe synchronisatie |
| Communicatie | Cameralink seriële poort: TFG+/-, TC+/-;9600bps |
| Stroomvoorziening | 1-kanaals beeldpaneel: 5V 1-kanaals cryokoeler: 24V |
| Stabiel stroomverbruik | 7W |
| Afmeting (mm) | 147×58.5×71 |
| Gewicht | ≤680g |
| Werktemperatuur | -40°C ~ +60°C |
| Trillingsmagnitude | Trilling: GJB Op een voertuig gemonteerd hogesnelheidstransport Schok: halve sinusgolf, 40 g 11 ms, 3 assen 6 richtingen 3 keer elk |
Industriële toepassingen
De EYAS615A warmtebeeldmodule wordt veel gebruikt in veel gebieden, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload enz.
Onze Infrarood Detectorlijn
Veelgestelde vragen
1. Waarvoor wordt een cryokoeler gebruikt?
Cryokoelers zijn machines die sensoren extreem koud houden, zodat tijdens langdurige missies warmtebeelden kunnen worden gemaakt.In veel hoogwaardige toepassingen hebben de sensoren die beelden vastleggen extreem lage temperaturen nodig.
2. Wat zijn de belangrijkste factoren om de kwaliteit van Cryocooler te meten?
Lange batterijduur en betrouwbare werking zijn de belangrijkste factoren om de kwaliteit van een cryokoeler te meten.De GSTiR-cryokoeler heeft een breed bedrijfstemperatuurbereik en een uitstekende betrouwbaarheid.De MTTF (Mean Time to Failures) heeft de 10.000 uur bereikt, wat voldoet aan de 24-uurs opstartvereisten.
3. Wat is MTTF?
MTTF (Mean Time to Failure) meet de betrouwbaarheid van een onderdeel.Het laat zien hoe lang een onderdeel gemiddeld meegaat voordat het kapot gaat en je het moet vervangen.Op een basisniveau vertelt het u over de kwaliteit van de onderdelen die u koopt.Hoe langer ze meegaan, hoe meer waarde je ervan krijgt.
