RoHS MWIR gekoelde thermische camerasensor voor het visualiseren van gaslekken
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Functie | De Opsporing van het gaslek | Cryokoeler | RS058/RS058I/LS734 |
|---|---|---|---|
| Detectorresolutie | 320x256 | Pixelgrootte | 30μm |
| NETD | ≤15mK | Spectrale Waaier | 3.2±0.1~3.5±0.1μm |
| Markeren | MWIR gekoelde thermische camerasensor,RoHS thermische camerasensor,visualiserende gaslek MWIR-sensor |
||
Productomschrijving

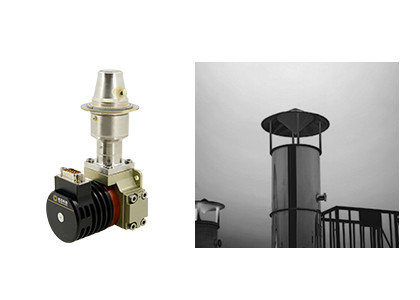

320x256 / 30μm MWIR gekoelde optische gasbeeldcamera voor het visualiseren van gaslekken
product beschrijving
C330M-G gekoelde infrarooddetector is speciaal ontwikkeld voor VOC's gaslekdetectie met de functie van het omzetten van infraroodstraling van het doel met een golflengte van 3,2 ~ 3,5 m in een elektrisch signaal.De externe mechanische interface, optische interface en elektronische interface worden veel gebruikt en kunnen worden uitgebreid.C330M-G kan op grote schaal worden gebruikt bij bewaking van atmosferische omgevingen en detectie van gaslekkage, lozing van verontreinigende stoffen, detectie van chemische gassen in petrochemische fabrieken en raffinaderijen.
Belangrijkste kenmerken:
Optische gasbeeldvorming
• Contactloze detectie op grote afstand
• Uiterst efficiënt, veilig en breed scala aan gaslekdetectie
Hoge gevoeligheid
• Zeer gevoelige gekoelde infrarooddetector, zeer efficiënt bij toepassing van lage gasconcentratie en langzame gasstroom
• Effectieve lekdetectie omvat alkanen, alkenen, alcoholen, benzenen, ketonen en andere gassen
Ontworpen voor de eisen van gebruikers
• Ondersteuning van 12V-voeding voor explosieveilige certificering
• Diverse cryokoelers beschikbaar voor lichtgewicht, laag vermogen, lange levensduur en hoge betrouwbaarheid
• Aanpasbaar spectraal bereik: 3μm~5μm MWIR (voor meer gasdetectietypes: CO, CO2 etc.)
product specificaties
| Model | C330M-G | ||
| Gevoelig materiaal | HgCdTe/MCT | ||
| Oplossing | 320×256 | ||
| Pixelgrootte | 30μm | ||
| Spectraalgebied | 3,2 m ± 0,1 m ～ 3,5 m ± 0,1 m (aanpasbaar bereik: 3 m ~ 5 m) | ||
| Werkmodus | Momentopname;ITR-integratiemodus;Windows-modus;Anti-bloei | ||
| Laadcapaciteit: | 36Me-/12Me- | ||
| Dynamisch bereik | ≥80dB | ||
| Aantal uitvoer | 1 of 4;Tot 6,6 MHz/per uitgang | ||
| Typische NETD | 10mK (F1.5) | ||
| Effectieve pixelsnelheid | ≥99,5% | ||
| Reactie Niet-uniformiteit | ≤8% | ||
| Cryokoeler | RS058 | RS058I | LS734 |
| Type koeler | Integrale Rotary Stirling Cooler | Integrale Rotary Stirling Cooler | Lineaire Rotary Stirling-koeler |
| Stabiel stroomverbruik | ≤7W | ≤7W | ≤10W |
| MaximaalEnergieverbruik | ≤15W | ≤15W | ≤45W |
| Stroomvoorziening | 24V gelijkstroom | 12V gelijkstroom | 24V gelijkstroom |
| Afkoeltijd | ≤6min30s | ≤7min | ≤5min |
| Maat (mm) | 142x58.5x71 | 142×58.5×71 | Compressor (46×122) Dewar Φ40×114 |
| Gewicht | ≤600g | ≤600g | ≤1.2kg |
| Werktemperatuur | -45°C ~ +71°C | ||
Industriële toepassingen
De C330M-G gaslekdetectie gekoelde MWIR warmtebeelddetector wordt gebruikt voor klanten met een sterk ontwikkelingsvermogen.Door deze gekoelde thermische sensor te integreren, kunnen de onzichtbare VOC's (vluchtige organische stoffen) worden gedetecteerd en gevisualiseerd zodat verdere schade kan worden vermeden.Deze gassen omvatten zoals: methaan, ethaan, propaan, butaan, pentaan, hexaan, heptaan, octaan, ethyleen, propyleen, isopreen, methanol, ethanol, butanon, benzeen, tolueen, xyleen, ethylbenzeen enz.
Tentoonstellingen
Veelgestelde vragen
1.Wat is infrarood thermische beeldvorming?
Infrarood thermische beeldvorming is een methode waarbij infraroodstraling en thermische energie worden gebruikt om informatie over objecten te verzamelen, om er afbeeldingen van te maken of om temperatuurinformatie van de objecten te krijgen, zelfs in omgevingen met slecht zicht.
2. Hoe werkt infrarood thermische beeldvorming?
Infrarood warmtebeeldsysteem is een passieve contactloze detectie en identificatie van infraroodtechnologie.Het focust de infrarode straling van de scène op de focal plane array-infrarooddetector via het infrarood optische systeem dat door infraroodstraling kan gaan.De thermische detector zet het stralingssignaal van verschillende intensiteit om in het overeenkomstige elektrische signaal en vormt vervolgens door versterking en videoverwerking het infraroodbeeld dat met het blote oog kan worden waargenomen.
