30μM MWIR gekoelde warmtebeeldsensor 320x256 voor het detecteren van gaslekken

Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xFunctie | De Opsporing van het gaslek | Cryokoeler | RS058/RS058I/LS734 |
---|---|---|---|
Detectorresolutie | 320x256 | Pixelgrootte | 30μm |
NETD | ≤15mK | Spectrale Waaier | 3.2±0.1~3.5±0.1μm |
Markeren | 30uM gekoelde warmtebeeldsensor,MWIR warmtebeeldsensor 320x256 |
320x256 30μM MWIR gekoelde warmtebeeldsensor voor het visualiseren van gaslekken

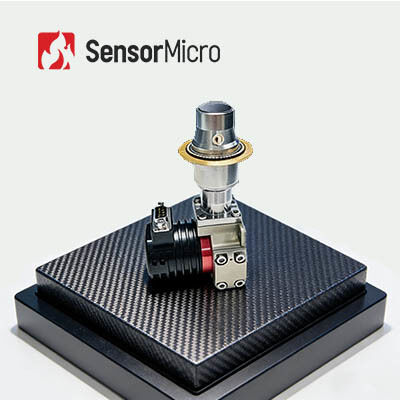

C330M-G gekoelde infrarooddetector is speciaal ontwikkeld voor VOC's gaslekdetectie met de functie van het omzetten van infraroodstraling van het doel met een golflengte van 3,2 ~ 3,5 m in een elektrisch signaal.De externe mechanische interface, optische interface en elektronische interface worden veel gebruikt en kunnen worden uitgebreid.C330M-G kan op grote schaal worden gebruikt bij bewaking van atmosferische omgevingen en detectie van gaslekkage, lozing van verontreinigende stoffen, detectie van chemische gassen in petrochemische fabrieken en raffinaderijen.
Optische gasbeeldvorming
• Contactloze detectie op grote afstand
• Uiterst efficiënt, veilig en breed scala aan gaslekdetectie
Hoge gevoeligheid
• Zeer gevoelige gekoelde infrarooddetector, zeer efficiënt bij toepassing van lage gasconcentratie en langzame gasstroom
• Effectieve lekdetectie omvat alkanen, alkenen, alcoholen, benzenen, ketonen en andere gassen
Ontworpen voor de eisen van gebruikers
• Ondersteuning van 12V-voeding voor explosieveilige certificering
• Diverse cryokoelers beschikbaar voor lichtgewicht, laag vermogen, lange levensduur en hoge betrouwbaarheid
• Aanpasbaar spectraal bereik: 3μm~5μm MWIR (voor meer gasdetectietypes: CO, CO2 etc.)
Model | C330M-G | ||
Gevoelig materiaal | HgCdTe/MCT | ||
Oplossing | 320×256 | ||
Pixelgrootte | 30μm | ||
Spectraalgebied | 3,2 m ± 0,1 m ~ 3,5 m ± 0,1 m (aanpasbaar bereik: 3 m ~ 5 m) | ||
Werkmodus | Momentopname;ITR-integratiemodus;Windows-modus;Anti-bloei | ||
Laadcapaciteit: | 36Me-/12Me- | ||
Dynamisch bereik | ≥80dB | ||
Aantal uitvoer | 1 of 4;Tot 6,6 MHz/per uitgang | ||
Typische NETD | 10mK (F1.5) | ||
Effectieve pixelsnelheid | ≥99,5% | ||
Reactie Niet-uniformiteit | ≤8% | ||
Cryokoeler | RS058 | RS058I | LS734 |
Type koeler | Integrale Rotary Stirling Cooler | Integrale Rotary Stirling Cooler | Lineaire Rotary Stirling-koeler |
Stabiel stroomverbruik | ≤7W | ≤7W | ≤10W |
MaximaalEnergieverbruik | ≤15W | ≤15W | ≤45W |
Stroomvoorziening | 24V gelijkstroom | 12V gelijkstroom | 24V gelijkstroom |
Afkoeltijd | ≤6min30s | ≤7min | ≤5min |
Maat (mm) | 142x58.5x71 | 142×58.5×71 | Compressor (46×122) Dewar Φ40×114 |
Gewicht | ≤600g | ≤600g | ≤1.2kg |
Werktemperatuur | -45°C ~ +71°C |
De C330M-G gaslekdetectie gekoelde MWIR warmtebeelddetector wordt gebruikt voor klanten met een sterk ontwikkelingsvermogen.Door deze gekoelde thermische sensor te integreren, kunnen de onzichtbare VOC's (vluchtige organische stoffen) worden gedetecteerd en gevisualiseerd zodat verdere schade kan worden vermeden.Deze gassen omvatten zoals: methaan, ethaan, propaan, butaan, pentaan, hexaan, heptaan, octaan, ethyleen, propyleen, isopreen, methanol, ethanol, butanon, benzeen, tolueen, xyleen, ethylbenzeen enz.
1.Wat is infrarood thermische beeldvorming?
In de natuur kunnen alle objecten waarvan de temperatuur hoger is dan het absolute nulpunt (- 273 ℃) infraroodstralen uitstralen.Door de infraroodcameradetector te gebruiken om het infraroodstralingstemperatuurverschil tussen het doel zelf en de achtergrond te meten, kunt u verschillende infraroodbeelden krijgen, ook wel warmtebeelden genoemd.
2. Hoe werken infrarooddetectoren?
Infraroodstraling die door het doelwit wordt uitgezonden, komt het detectiebereik van de thermische detector binnen, waarna de infrarooddetector het stralingssignaal van verschillende intensiteit omzet in het overeenkomstige elektrische signaal en vervolgens door versterking en videoverwerking het infraroodbeeld vormt dat kan worden waargenomen door de blote ogen.
3.Wat zijn de voordelen van gekoelde infrarooddetectoren?
De gekoelde infrarood focal plane detector werkt bij een lage temperatuur die wordt geleverd door een detector dewar cooler (ddc).Het heeft een hoge gevoeligheid en kan een subtieler temperatuurverschil onderscheiden dan een ongekoelde infrarooddetector.Het kan objecten detecteren, identificeren en herkennen op een zeer grote afstand die meer dan tien kilometer verwijderd is.De structuur van een gekoelde detector is zeer complex, wat resulteert in relatief hoge kosten dan een ongekoelde detector.
