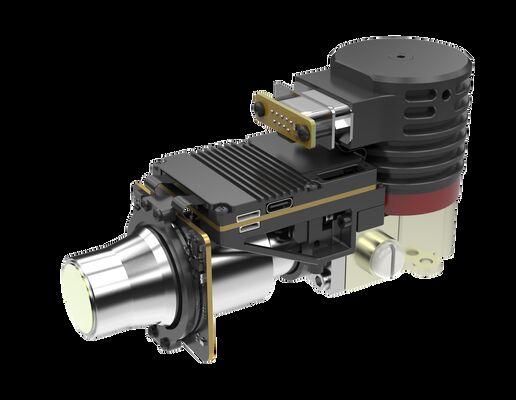

ITR-integratiemodus MWIR-beeldvormingsmodule gekoeld voor het visualiseren van gaslekken

Plaats van herkomst Wuhan, Hubei-Provincie, China
Merknaam GST
Certificering ISO9001:2015; RoHS; Reach
Modelnummer EYAS330G
Min. bestelaantal 1 stuk
Prijs Negotiable
Betalingscondities L/C, T/T

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Functie De Opsporing van het gaslek Cryokoeler RS058/RS058I
Detectorresolutie 320x256 Pixelgrootte 30μm
NETD 10mK (F1.5) Spectrale Waaier 3.2±0.1~3.5±0.1μm
Hoog licht

ITR-integratiemodus MWIR-module

,

gaslekken die MWIR-module visualiseren

,

gekoelde MWIR-beeldvormingsmodule

Laat een bericht achter
Productomschrijving

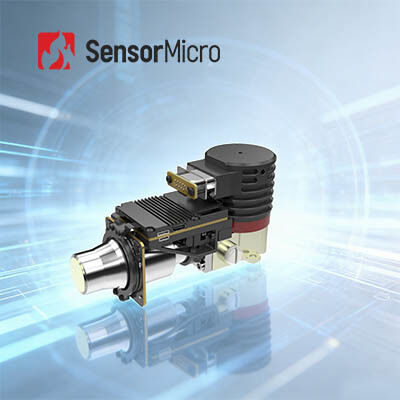

320x256 30μM MWIR gekoelde optische gasbeeldvormingsmodule voor het visualiseren van gaslekken



product beschrijving

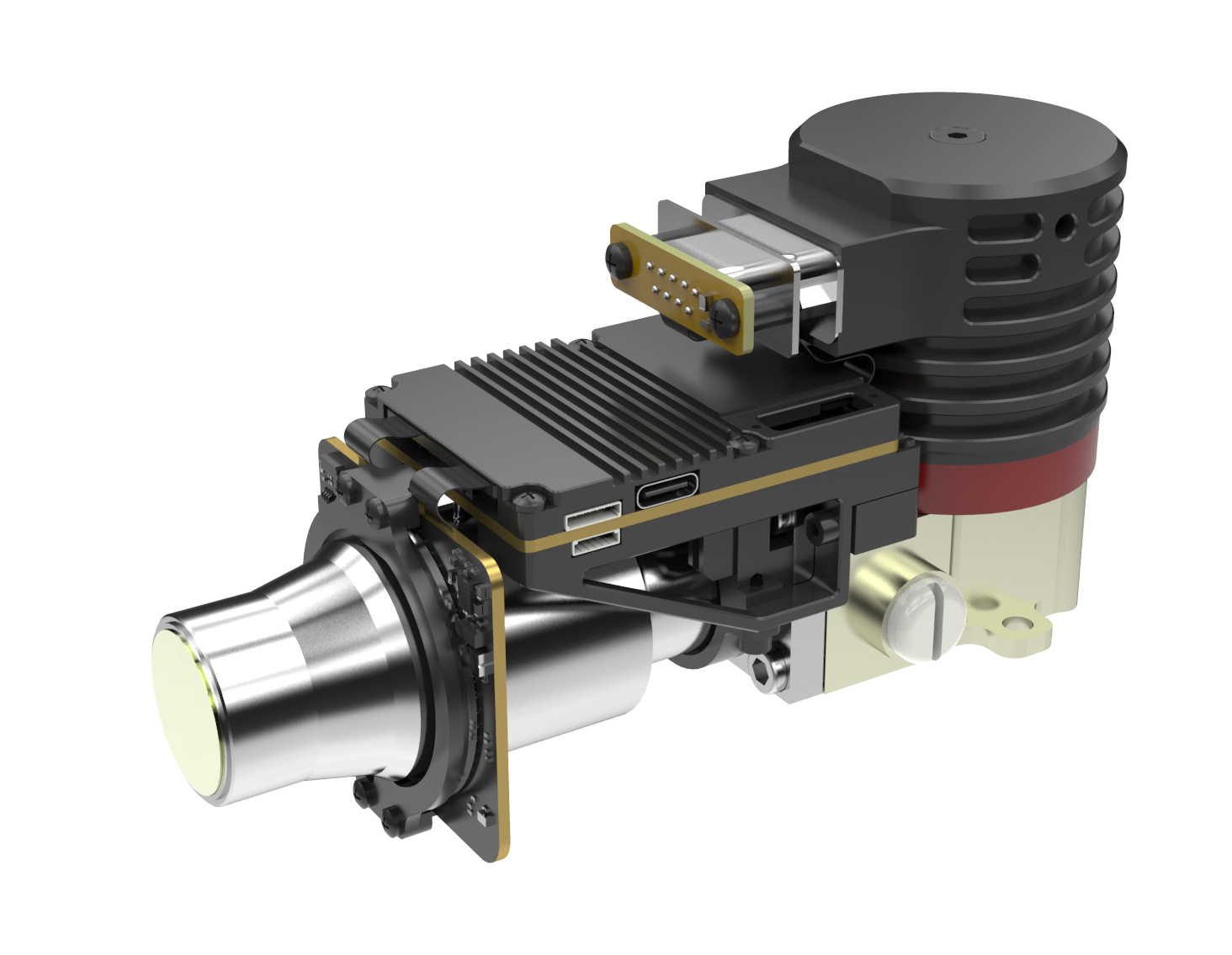

EYAS330G gekoelde AD-module is ontwikkeld op basis van de C330M-G gekoelde infrarooddetector en uitgerust met een hoogwaardig signaalverwerkingscircuit.Het is een versneller voor klanten die moeite hebben met het starten van een snelle integratie van het optische gasbeeldvormingssysteem.Door gebruik te maken van de infraroodtechnologie kunnen lekken van onzichtbare vluchtige organische stoffen (VOS) snel en effectief worden gedetecteerd om de veiligheid in productie, transport en verwerking van petrochemische bedrijven te waarborgen.



Belangrijkste kenmerken:



Verkort de ontwikkelingscyclus
• Gebruik hoogwaardige signaalverwerkingscircuits om de conversie van analoog signaal naar digitaal signaal te realiseren;
• Ondersteuning van 12V-voeding voor explosieveilige certificering

Eenvoudige en snelle integratie
• Cameralink-interface-uitgang 16-bits RAW-gegevens, seriële poortbesturing
• Geïntegreerde structuur die consistente afmetingen heeft met detector



product specificaties



Model EYAS330G EYAS330G2
Prestatie
Oplossing 320×256
Pixelgrootte 30μm
Cryokoeler RS058 RS058I
Spectraalgebied 3.2μm±0.1μm~3.5μm±0.1μm
Koeltijd (25 ) ≤6min30s ≤7min
Typische NETD 10mK (F1.5)
Werkmodus
Frame rate 1~200Hz (instelbaar)
Werkmodus Momentopname;ITR-integratiemodus;Windows-modus;Anti-bloei
elektrische specificaties
Standaard externe interface QSH 60pin
Digitale video Cameralink-uitvoer: 16-bits onbewerkte gegevens
Externe synchronisatie CC1: INT Frame externe synchronisatie
CC2: MC externe synchronisatie
Communicatie Cameralink Seriële Poort: TFG+/-, TC+/-, 9600bps
Stroomvoorziening Kanaal 1 beeldpaneel: 5V
Kanaal 1 Cryokoeler: 24V
Kanaal 1 beeldpaneel: 5V
Kanaal 1 Cryokoeler: 12V
Stabiel stroomverbruik 7W
Maat (mm) 142×58.5×71
Gewicht ≤680g
Werktemperatuur -40°C~+60°C



Industriële toepassingen



De EYAS330G gekoelde AD-module wordt gebruikt voor het visualiseren van de onzichtbare VOS (vluchtige organische stoffen) en het detecteren van gaslekkage zoals: methaan, ethaan, propaan, butaan, pentaan, hexaan, heptaan, octaan, ethyleen, propyleen, isopreen, methanol, ethanol, Butanon, Benzeen, Tolueen, Xyleen, Ethylbenzeen enz.



Tentoonstellingen



ITR-integratiemodus MWIR-beeldvormingsmodule gekoeld voor het visualiseren van gaslekken 0



Veelgestelde vragen


1.Wat is pseudokleur?

Pseudo-kleur, ook wel valse kleuren genoemd, de thermische verdeling van objecten kan worden omgezet in visuele beelden door het infrarood warmtebeeldsysteem en op de monitor worden weergegeven in grijsniveau of pseudo-kleur.Zo kan de temperatuurverdeling van objecten worden verkregen.Om het voor mensen gemakkelijker te maken om een ​​warmtebeeld gemakkelijk visueel te analyseren, wordt het weergegeven met valse kleuren die het temperatuurverschil vertegenwoordigen.



2. Hoeveel pseudo-kleuren kan de GST-warmtebeeldmodule bieden?

- Wit heet

- lava

- IJzeren boog

- Heet ijzer

- Medisch

- Arctisch

- Regenboog1

- Regenboog2

- Roodgloeiend

- Wit heet
