Gaslekdetectie MWIR gekoelde optische gasbeeldvormingsmodule 320x256 30μM
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Functie | De Opsporing van het gaslek | Cryokoeler | RS058/RS058I |
|---|---|---|---|
| Detectorresolutie | 320x256 | Pixelgrootte | 30μm |
| NETD | 10mK (F1.5) | Spectrale Waaier | 3.2±0.1~3.5±0.1μm |
| Hoog licht | MWIR-gasbeeldvormingsmodule 30uM,optische gasbeeldvormingsmodule 320x256,gaslekkagedetectie MWIR-module |
||
Productomschrijving

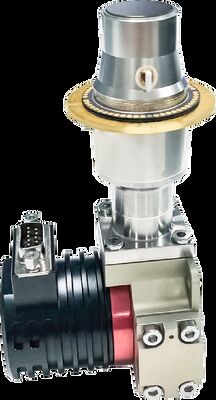

320x256 30μM MWIR gekoelde optische gasweergave thermische module voor het visualiseren van gaslekken
product beschrijving
EYAS330G gekoelde AD-module is ontwikkeld op basis van C330M-G gekoelde infrarooddetector en uitgerust met een hoogwaardig signaalverwerkingscircuit.Het is een versneller voor klanten die moeite hebben met het starten van een snelle integratie van het optische gasbeeldvormingssysteem.Door gebruik te maken van de infraroodtechnologie kunnen de onzichtbare lekken van vluchtige organische stoffen (VOC's) snel en effectief worden gedetecteerd om de veiligheid bij de productie, het transport en de verwerking van petrochemische bedrijven te waarborgen.
Belangrijkste kenmerken
Verkort de ontwikkelingscyclus
• Pas krachtige signaalverwerkingscircuits toe om de conversie van analoog signaal naar digitaal signaal te realiseren
• Ondersteuning van 12V-voeding voor explosieveilige certificering
Eenvoudige en snelle integratie
• Cameralink-interface voert 16-bits RAW-gegevens uit, seriële poortcontrole
• Geïntegreerde structuur die een consistente afmeting heeft met de detector
product specificaties
| Model | EYAS330G | EYAS330G2 |
| Prestatie | ||
| Oplossing | 320×256 | |
| Pixelgrootte | 30μm | |
| Cryokoeler | RS058 | RS058I |
| Spectraalgebied | 3,2 μm ± 0,1 μm ~ 3,5 μm ± 0,1 μm | |
| Koeltijd (25℃) | ≤6min30s | ≤7min |
| Typisch NETD | 10mK (F1.5) | |
| Werkmodus | ||
| Frame rate | 1~200Hz (instelbaar) | |
| Werkmodus | Momentopname;ITR-integratiemodus;Windows-modus;Anti-bloei | |
| elektrische specificaties | ||
| Standaard externe interface | QSH 60pin | |
| Digitale video | Cameralink-uitvoer: 16-bits onbewerkte gegevens | |
| Externe synchronisatie | CC1: INT Frame Externe Sync CC2: MC externe synchronisatie |
|
| Communicatie | Cameralink seriële poort: TFG+/-, TC+/-, 9600bps | |
| Stroomvoorziening | Kanaal 1 beeldvormingspaneel: 5V Kanaal 1 Cryokoeler: 24V |
Kanaal 1 beeldvormingspaneel: 5V Kanaal 1 Cryokoeler: 12V |
| Stabiel stroomverbruik | 7W | |
| Grootte (mm) | 142 × 58,5 × 71 | |
| Gewicht | ≤680g | |
| Werktemperatuur | -40°C~+60°C | |
Industriële toepassingen
De EYAS330G gekoelde AD-module wordt gebruikt voor het visualiseren van de onzichtbare VOC's (vluchtige organische stoffen) en het detecteren van gaslekkage zoals: methaan, ethaan, propaan, butaan, pentaan, hexaan, heptaan, octaan, ethyleen, propyleen, isopreen, methanol, ethanol, Butanon, benzeen, tolueen, xyleen, ethylbenzeen enz.
Tentoonstellingen
Veelgestelde vragen
1. Wat is thermische gevoeligheid?
Thermische gevoeligheid, ook wel NETD (Noise Equivalent Temperature Difference) genoemd, is een belangrijke parameter voor het evalueren van middengolf (MWIR) en lange golf (LWIR) warmtebeeldcamera's.Het is direct gerelateerd aan de helderheid gemeten door de warmtebeeldcamera.Het is een numerieke waarde die de signaal-ruisverhouding van het temperatuurverschil vertegenwoordigt en wordt gemeten in milliKelvins (mK).Hoe kleiner de thermische gevoeligheidswaarde, hoe hoger de gevoeligheid en hoe helderder het beeld.
2. Wat zijn de toepassingen van thermische beeldvorming?
Temperatuurmeting en all-weather imaging zijn twee basisfuncties van infrarood warmtebeeldtechnologie.Producten ontwikkeld op basis van deze twee technologieën worden veel gebruikt in beveiliging en monitoring, UAV-payloads, industriële inspectie, brandbestrijding, voorspellend onderhoud, ADAS, epidemiepreventie, AIoT enz.
