16bit Raw Data MWIR optische gasbeeldcamera 10mK voor het visualiseren van gaslekken
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Functie | De Opsporing van het gaslek | Cryokoeler | RS058/RS058I |
|---|---|---|---|
| Detectorresolutie | 320x256 | Pixelgrootte | 30μm |
| NETD | 10mK (F1.5) | Spectrale Waaier | 3.2±0.1~3.5±0.1μm |
| Hoog licht | 16bit Raw Data MWIR-module,10mK optische gasbeeldcamera,MWIR-gasbeeldcamera |
||
Productomschrijving

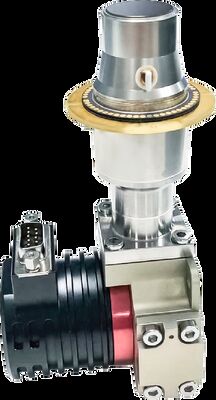

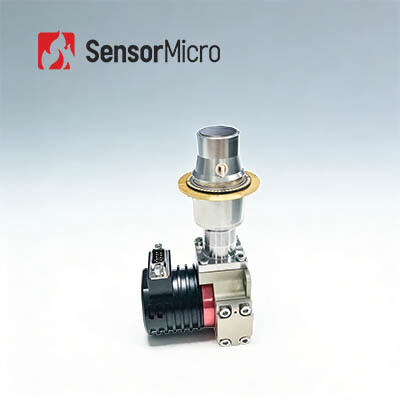

320x256 30μM MWIR gekoelde optische gasbeeldvormingsmodule voor het visualiseren van gaslekken
product beschrijving
EYAS330G gekoelde AD-module is ontwikkeld op basis van de C330M-G gekoelde infrarooddetector en uitgerust met een hoogwaardig signaalverwerkingscircuit.Het is een versneller voor klanten die moeite hebben met het starten van een snelle integratie van het optische gasbeeldvormingssysteem.Door gebruik te maken van de infraroodtechnologie kunnen lekken van onzichtbare vluchtige organische stoffen (VOS) snel en effectief worden gedetecteerd om de veiligheid in productie, transport en verwerking van petrochemische bedrijven te waarborgen.
Belangrijkste kenmerken:
Verkort de ontwikkelingscyclus
• Gebruik hoogwaardige signaalverwerkingscircuits om de conversie van analoog signaal naar digitaal signaal te realiseren;
• Ondersteuning van 12V-voeding voor explosieveilige certificering
Eenvoudige en snelle integratie
• Cameralink-interface-uitgang 16-bits RAW-gegevens, seriële poortbesturing
• Geïntegreerde structuur die consistente afmetingen heeft met detector
product specificaties
| Model | EYAS330G | EYAS330G2 |
| Prestatie | ||
| Oplossing | 320×256 | |
| Pixelgrootte | 30μm | |
| Cryokoeler | RS058 | RS058I |
| Spectraalgebied | 3.2μm±0.1μm~3.5μm±0.1μm | |
| Koeltijd (25 ) | ≤6min30s | ≤7min |
| Typische NETD | 10mK (F1.5) | |
| Werkmodus | ||
| Frame rate | 1~200Hz (instelbaar) | |
| Werkmodus | Momentopname;ITR-integratiemodus;Windows-modus;Anti-bloei | |
| elektrische specificaties | ||
| Standaard externe interface | QSH 60pin | |
| Digitale video | Cameralink-uitvoer: 16-bits onbewerkte gegevens | |
| Externe synchronisatie | CC1: INT Frame externe synchronisatie CC2: MC externe synchronisatie |
|
| Communicatie | Cameralink Seriële Poort: TFG+/-, TC+/-, 9600bps | |
| Stroomvoorziening | Kanaal 1 beeldpaneel: 5V Kanaal 1 Cryokoeler: 24V |
Kanaal 1 beeldpaneel: 5V Kanaal 1 Cryokoeler: 12V |
| Stabiel stroomverbruik | 7W | |
| Maat (mm) | 142×58.5×71 | |
| Gewicht | ≤680g | |
| Werktemperatuur | -40°C~+60°C | |
Industriële toepassingen
De EYAS330G gekoelde AD-module wordt gebruikt voor het visualiseren van de onzichtbare VOS (vluchtige organische stoffen) en het detecteren van gaslekkage zoals: methaan, ethaan, propaan, butaan, pentaan, hexaan, heptaan, octaan, ethyleen, propyleen, isopreen, methanol, ethanol, Butanon, Benzeen, Tolueen, Xyleen, Ethylbenzeen enz.
Tentoonstellingen
Veelgestelde vragen
1.Wat is het verschil tussen ongekoelde en gekoelde IR-detectoren?
Er zijn momenteel twee soorten infrarood warmtebeeldsensoren op de markt, gekoeld en ongekoeld.
Ongekoelde IR-detector werkt bij omgevingstemperatuur.Het is gebaseerd op de halfgeleiderindustrie en kan dus meestal in grote hoeveelheden worden gefabriceerd met een klein formaat en lage kosten.Ongekoelde IR-detectoren worden veel gebruikt in draagbare/handheld/mobiele apparaten.
Gekoelde IR-detectoren zijn verpakt in een eenheid die ze op een extreem lage temperatuur houdt, die wordt ondersteund door een cryokoeler.Ze zijn veel groter, duurder en minder betrouwbaar dan ongekoelde sensoren, vooral vanwege de complexe koelsystemen die ze nodig hebben.De gekoelde systemen zijn echter ongelooflijk gevoelig en werken meestal met optica met een lange brandpuntsafstand om een langeafstandsmissie te bereiken.
