320x256 optische gasbeeldvorming MWIR gekoelde Ir-detector 7W voor het opsporen van gaslekken

Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xFunctie | De Opsporing van het gaslek | Cryokoeler | RS058/RS058I |
---|---|---|---|
Detectorresolutie | 320x256 | Pixelgrootte | 30μm |
NETD | 10mK (F1.5) | Spectrale Waaier | 3.2±0.1~3.5±0.1μm |
Markeren | 7W MWIR gekoelde ir-detector,320x256 gekoelde ir-detector,optische gasbeeldvorming MWIR-detector |

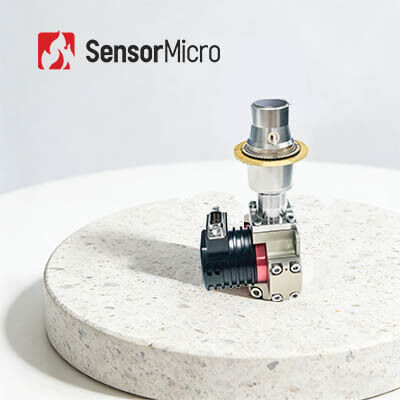

320x256 30μM MWIR gekoelde optische gasbeeldvormingsmodule voor het visualiseren van gaslekken
EYAS330G gekoelde AD-module is ontwikkeld op basis van de C330M-G gekoelde infrarooddetector en uitgerust met een hoogwaardig signaalverwerkingscircuit.Het is een versneller voor klanten die moeite hebben met het starten van een snelle integratie van het optische gasbeeldvormingssysteem.Door gebruik te maken van de infraroodtechnologie kunnen lekken van onzichtbare vluchtige organische stoffen (VOS) snel en effectief worden gedetecteerd om de veiligheid in productie, transport en verwerking van petrochemische bedrijven te waarborgen.
Verkort de ontwikkelingscyclus
• Gebruik hoogwaardige signaalverwerkingscircuits om de conversie van analoog signaal naar digitaal signaal te realiseren;
• Ondersteuning van 12V-voeding voor explosieveilige certificering
Eenvoudige en snelle integratie
• Cameralink-interface-uitgang 16-bits RAW-gegevens, seriële poortbesturing
• Geïntegreerde structuur die consistente afmetingen heeft met detector
Model | EYAS330G | EYAS330G2 |
Prestatie | ||
Oplossing | 320×256 | |
Pixelgrootte | 30μm | |
Cryokoeler | RS058 | RS058I |
Spectraalgebied | 3.2μm±0.1μm~3.5μm±0.1μm | |
Koeltijd (25 ) | ≤6min30s | ≤7min |
Typische NETD | 10mK (F1.5) | |
Werkmodus | ||
Frame rate | 1~200Hz (instelbaar) | |
Werkmodus | Momentopname;ITR-integratiemodus;Windows-modus;Anti-bloei | |
elektrische specificaties | ||
Standaard externe interface | QSH 60pin | |
Digitale video | Cameralink-uitvoer: 16-bits onbewerkte gegevens | |
Externe synchronisatie | CC1: INT Frame externe synchronisatie CC2: MC externe synchronisatie |
|
Communicatie | Cameralink Seriële Poort: TFG+/-, TC+/-, 9600bps | |
Stroomvoorziening | Kanaal 1 beeldpaneel: 5V Kanaal 1 Cryokoeler: 24V |
Kanaal 1 beeldpaneel: 5V Kanaal 1 Cryokoeler: 12V |
Stabiel stroomverbruik | 7W | |
Maat (mm) | 142×58.5×71 | |
Gewicht | ≤680g | |
Werktemperatuur | -40°C~+60°C |
De EYAS330G gekoelde AD-module wordt gebruikt voor het visualiseren van de onzichtbare VOS (vluchtige organische stoffen) en het detecteren van gaslekkage zoals: methaan, ethaan, propaan, butaan, pentaan, hexaan, heptaan, octaan, ethyleen, propyleen, isopreen, methanol, ethanol, Butanon, Benzeen, Tolueen, Xyleen, Ethylbenzeen enz.
1. Hoe werkt ongekoelde focal plane array microbolometer?
Door het principe van infrarood stralingsthermisch effect te gebruiken, zet de ongekoelde infrarooddetector infraroodstralingsenergie om in warmte-energie met infraroodabsorptiemateriaal, zodat de temperatuur van het gevoelige materiaal toeneemt.Vervolgens verandert een bepaalde fysieke parameter van het gevoelige materiaal dienovereenkomstig en wordt deze omgezet in een elektrisch signaal of zichtbaar lichtsignaal via een bepaald conversiemechanisme dat is ontworpen om de detectie van het object te realiseren.
2. Wat is het voordeel van een ongekoelde infrarooddetector?
Ongekoelde infrarood focal plane detector heeft geen Integrated Dewar Cooler Assembly (IDCA)-apparaat nodig en kan werken bij kamertemperatuur.Het heeft de voordelen van een snelle start, laag stroomverbruik, klein formaat, lichtgewicht, lange levensduur, lage kosten enzovoort.Hoewel de gevoeligheid van ongekoelde infrarood focal plane detector niet zo goed is als die van gekoelde infrarood detectoren, zijn de kostenprestaties na jaren van ontwikkeling duidelijk beter geweest dan de gekoelde detector, die een breder toepassingsperspectief heeft.
