Gaslek visualiseren MWIR optische gasbeeldcamera met 23 mm lens

Plaats van herkomst Wuhan, provincie Hubei, China
Merknaam GST
Certificering ISO9001:2015; RoHS; Reach
Modelnummer GAS330
Min. bestelaantal 1 stuk
Prijs Negotiable
Betalingscondities L/C, T/T

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Stijl Gekoelde infraroodmodule Oplossing 320x256 / 30μm
NETD ≤15mK Spectraalgebied 3,2 ± 0,1 ~ 3,5 ± 0,1 μm
maat 155x67x80mm Optionele lens Vast zoomen
Hoog licht

MWIR-camera met 23 mm lens

,

gaslek visualiserende MWIR-camera

,

ISO9001 optische gasbeeldcamera

Laat een bericht achter
Productomschrijving
GAS-lekdetectiecamera

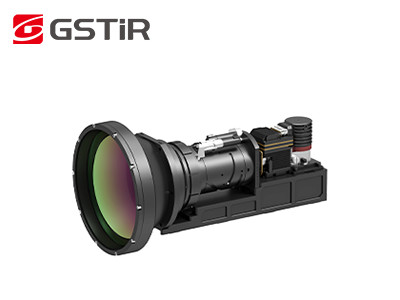

23 mm lens MWIR optische gasbeeldcamera voor het visualiseren van gaslekken



product beschrijving

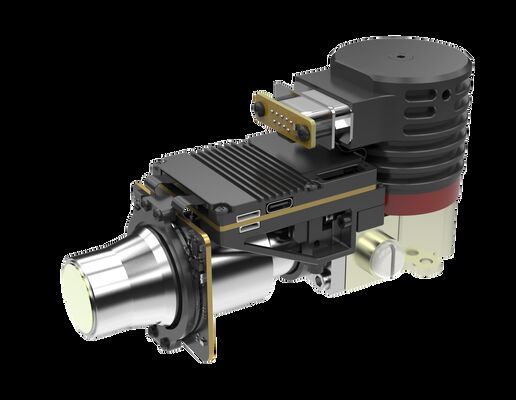

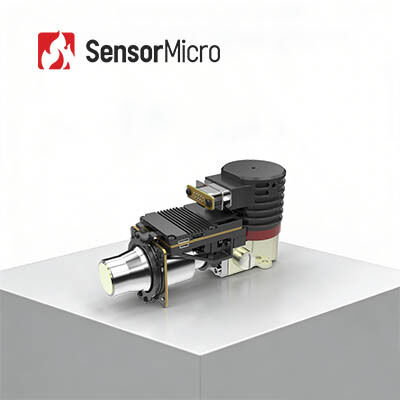

GAS330 is een gekoelde infrarood cameramodule voor gaslekdetectie.Het integreert 320x256 / 30µm MCT gekoelde MWIR infrarooddetector om de onzichtbare vluchtige organische stoffen (VOC's) te visualiseren die niet met het blote oog kunnen worden gezien.



Gaslekkage, met name de schadelijke vluchtige organische stoffen, is altijd een serieus probleem dat niet kan worden genegeerd bij veiligheidsproductie.Zodra deze schadelijke gassen ontsnappen, of erger nog, een explosie veroorzaken, zullen mensen en eigendommen enorme verliezen lijden.Daarom moet veel aandacht worden besteed aan de detectie van gaslekkage.



Global Sensor Technology (GST) biedt klanten verschillende oplossingen voor de integratie van infrarood-thermische beeldvorming, professionele technische ondersteuning en een volledig assortiment after-salesservices voor gaslekdetectie.Camerafabrikanten kunnen de infraroodmodule snel integreren en eenvoudig en efficiënt hun eigen gaslekdetectiecamera ontwerpen.



Belangrijkste kenmerken



- Resolutie: 320x256

Pixelafstand: 30 µm

- NETD≤15mK, hoge gevoeligheid

- Spectrale respons: 3,2 µm ± 0,1 µm ~ 3,5 µm ± 0,1 µm

- Golflengte aanpasbaar op basis van verschillende vereisten

- Eenvoudig integreren met DVP/CameraLink-interface



product specificaties



Model GAS330 GAS330G2
Prestatie
Type MWIR gekoelde thermische module
Oplossing 320×256
Pixelgrootte 30μm
Cryokoeler Stirling koeler RS058 Stirling koeler RS058I
Spectraalgebied 3,2 μm ± 0,1 μm ~ 3,5 μm ± 0,1 μm
Koeltijd (20℃) ≤8min@25±3℃
Typisch NETD ≤15mK@25±3℃
Frame rate 30Hz
Type gasdetectie Methaan, ethaan, propaan, butaan, pentaan, hexaan, heptaan, octaan, ethyleen, propyleen, isopreen, methanol, ethanol, butanon, benzeen, tolueen, xyleen, ethylbenzeen enz.
Afbeelding verwerken
Beeldcontrole Beeldrichting: horizontaal/verticaal/diagonaal spiegelen
Digitale zoom: 1~10x continue zoom
Pseudokleur: ≥8 soorten
Niet-uniformiteitscorrectie
Gasverbeterd beeldalgoritme
Beeldruisonderdrukking
Verbetering van beelddetails
Compressie van dynamisch bereik
elektrische specificaties
Elektrische poort Seriële LVDS-poort (standaard CameraLink-protocol)
Seriële communicatiepoort (RS422)
Externe synchronisatiepoort (RS422)
Serverpoort (RS422)
Stroomvoorziening
Analoge video VRIEND
Digitale video 16 bit CameraLink (Cameralink Base-modus)
16-bits DVP-uitgang/USB (optioneel)/Gig-E (optioneel)
Controle RS422, baudsnelheid 115200
Stroomvoorziening 24V gelijkstroom 12 ± 1 V
Stabiel stroomverbruik 12W
Temperatuurmeting
Meetbereik temperatuur / -20℃~400℃
Nauwkeurigheid temperatuurmeting / ±1℃ (0~100℃), ±2% (>100℃)
Fysieke eigenschappen
Grootte (mm) 155 × 67 × 80 (zonder lens en accessoires)
Gewicht ≤900 g (zonder lens en accessoires)
Bedrijfstemperatuur -40°C~+60°C -20℃~+50℃ (Beeldvorming)
-40℃~+60℃ (Thermografie)
Explosieveilige certificering
Explosieveilig niveau / Ex ic IIC T4 Gc
Optiek
Optionele lens Vaste zoom:
23mm/F1.5 (FOV 23,58°×18,96°)
55mm/F1.5 (gezichtsveld 9,97°×7,99°)



Industriële toepassingen



De GAS330 warmtebeeldcamera voor gaslekdetectie wordt gebruikt voor het visualiseren van de onzichtbare VOS (vluchtige organische stoffen) en het detecteren van gaslekkage zoals: methaan, ethaan, propaan, butaan, pentaan, hexaan, heptaan, octaan, ethyleen, propyleen, isopreen, methanol , Ethanol, Butanon, Benzeen, Tolueen, Xyleen, Ethylbenzeen etc.



Onze productlijn



Gaslek visualiseren MWIR optische gasbeeldcamera met 23 mm lens 0



Veelgestelde vragen



1. Voordelen van optische gasbeeldvorming

Tijdbesparend en efficiënt: ondersteuning van grootschalige real-time detectie, snelle leklocatie, geen noodzaak om de productie te onderbreken.
Detectie op lange afstand: verwijderd van gevaarlijke en complexe gebieden, contactloos niet-destructief testen, zonder extra stralingsbron
Eenvoudig te analyseren: intuïtieve beeldvorming, directe opslag, gemakkelijke analyse
Multifunctionele inspectie: er kan een verscheidenheid aan gassen worden gedetecteerd, met een uitstekende temperatuurmeting op afstand

2. Werkingsprincipe van optische gasbeeldvorming

Optische gasbeeldvorming is een soort infraroodtechnologie die onzichtbare industriële gassen kan zien.

Na het absorberen van infraroodstraling op specifieke golflengten, zal er een verschil in infraroodstraling ontstaan ​​tussen het gas en de achtergrond.

De gaslekdetectie-infrarooddetector met ingebouwd smalbandfilter ontvangt alleen de infraroodband in de buurt van de gas-infraroodabsorptiepiek en kan het gas omzetten in zichtbare infraroodbeelden door het stralingsverschil tussen het gas en de achtergrond.
