Optische gasbeeldvormingsmodule met 55 mm lens voor VOS-gaslekdetectie
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Stijl | Gekoelde infraroodmodule | Oplossing | 320x256 / 30μm |
|---|---|---|---|
| NETD | ≤15mK | Spectraalgebied | 3,2 ± 0,1 ~ 3,5 ± 0,1 μm |
| maat | 155x67x80mm | Optionele lens | Vast zoomen |
| Hoog licht | 55 mm gasbeeldvormingsmodule,VOS-gaslekdetectiemodule,320x256 optische gasbeeldvormingsmodule |
||
Productomschrijving
GAS330 van GST Infrarood

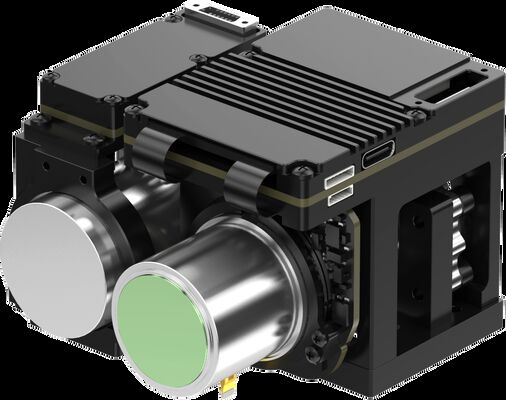

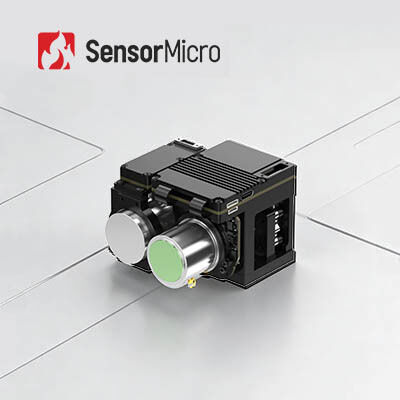

Optische gasbeeldvormingsmodule met 55 mm lens voor VOS-gaslekdetectie
product beschrijving
Vluchtige organische stoffen, of VOS, zijn gassen die door producten of processen in de lucht worden uitgestoten.Als ze eenmaal lekken, leidt dit tot een dodelijk risico voor zowel werknemers als omwonenden.
GAS330 is een gekoelde infrarood thermische module die speciaal is ontworpen voor gaslekdetectie.Het integreert 320x256 / 30µm MCT gekoelde MWIR infrarooddetector en maakt gebruik van spectrale golflengtefiltertechnologie om de onzichtbare VOC's te visualiseren die niet met het blote oog kunnen worden gezien.
Het is een zeer snel, contactloos meetinstrument dat kan worden gebruikt op moeilijk bereikbare plaatsen.Door gebruik te maken van deze thermische camera wordt de veiligheid van zowel de inspecteur als het geïnspecteerde item aanzienlijk verhoogd.
Belangrijkste kenmerken
- Resolutie: 320x256
Pixelafstand: 30 µm
- NETD≤15mK, hoge gevoeligheid
- Spectrale respons: 3,2 µm ± 0,1 µm ~ 3,5 µm ± 0,1 µm
- Golflengte aanpasbaar op basis van verschillende vereisten
- Eenvoudig integreren met DVP/CameraLink-interface
product specificaties
| Model | GAS330 |
| Prestaties IR-detector | |
| Oplossing | 320x256 |
| Pixelhoogte | 30μm |
| Cryokoeler | RS058 |
| Spectraalgebied | 3,2 μm ± 0,1 μm ~ 3,5 μm ± 0,1 μm MW |
| Afkoeltijd (20°C) | ≤8min |
| NETD (20°C) | ≤15mK |
| Afbeelding verwerken | |
| Frame rate | 30Hz |
| Dimmodus | Lineair/Histogram/Gemengd |
| Digitale vergroting | ×1/×2/×4 |
| Beeld richting | Horizontaal/verticaal/diagonaal spiegelen |
| Afbeeldingsalgoritme | NUC/AGC/IDE |
| Elektrische specificatie | |
| Standaard externe interface | J30JZ 25pin |
| Analoge video | VRIEND |
| Digitale video | 16bit RAW/YUV: 16bit DVP/Cameralink-uitvoer |
| Externe synchronisatie | Frame externe synchronisatie: RS422-niveau |
| Communicatie | RS422, 115200 bps |
| Stroomvoorziening | 20 ~ 28 VDC |
| Stabiel stroomverbruik | 12W |
| Afmeting (mm) | 155×67×80 |
| Gewicht | ≤900g |
| Werkingstemperatuur | -40°C ~ +60°C |
| Trillingssterkte | Trilling: GJB Op een voertuig gemonteerd sneltransport Schok: halve sinusgolf, 40 g 11 ms, 3 assen 6 richtingen 3 keer elk |
| Optische lens | |
| Optionele lens | Vaste zoom: 23 mm/F1.5;55mm/F1.5 |
Industriële toepassingen
De GAS330 warmtebeeldcamera voor gaslekdetectie wordt gebruikt voor het visualiseren van de onzichtbare VOS (vluchtige organische stoffen) en het detecteren van gaslekkage zoals: methaan, ethaan, propaan, butaan, pentaan, hexaan, heptaan, octaan, ethyleen, propyleen, isopreen, methanol , Ethanol, Butanon, Benzeen, Tolueen, Xyleen, Ethylbenzeen etc.
Lof van klanten
Veelgestelde vragen
1. Voordelen van optische gasbeeldvorming
Tijdbesparend en efficiënt: ondersteuning van grootschalige real-time detectie, snelle leklocatie, geen noodzaak om de productie te onderbreken.
Detectie op lange afstand: verwijderd van gevaarlijke en complexe gebieden, contactloos niet-destructief testen, zonder extra stralingsbron
Eenvoudig te analyseren: intuïtieve beeldvorming, directe opslag, gemakkelijke analyse
Multifunctionele inspectie: er kan een verscheidenheid aan gassen worden gedetecteerd, met een uitstekende temperatuurmeting op afstand
2. Werkingsprincipe van optische gasbeeldvorming
Optische gasbeeldvorming is een soort infraroodtechnologie die onzichtbare industriële gassen kan zien.
Na het absorberen van infraroodstraling op specifieke golflengten, zal er een verschil in infraroodstraling ontstaan tussen het gas en de achtergrond.
De gaslekdetectie-infrarooddetector met ingebouwd smalbandfilter ontvangt alleen de infraroodband in de buurt van de gas-infraroodabsorptiepiek en kan het gas omzetten in zichtbare infraroodbeelden door het stralingsverschil tussen het gas en de achtergrond.
