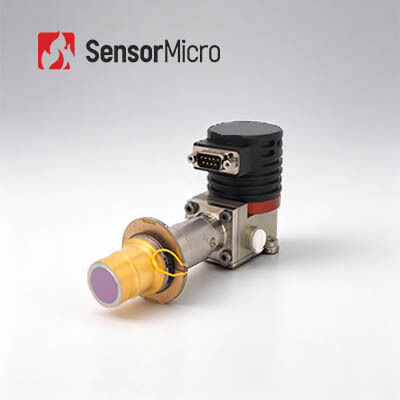

640x512 15μm Gekoelde LWIR Infrarood Detector T2SL voor Monitoringssystemen

  • 640x512 15μm Cooled LWIR Infrared Detector T2SL for Monitoring Systems
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer C615S
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 640x512 Pixelafstand 15μm
Stabiel stroomverbruik ≤8w Max. Framesnelheid 220 Hz
Spectraal bereik 7.7μm±0.2μm 9.4μm±0.3μm Maat 142x58,5x71mm
Markeren

Geïntegreerde LWIR-infrarooddetector

,

640x512 gekoelde LWIR-detector

,

Gekoelde LWIR infrarooddetector 15uM
Laat een bericht achter
Productomschrijving
Productoverzicht

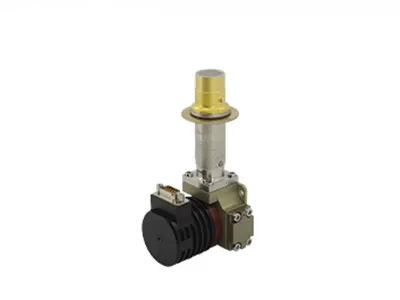

T2SL 640×512 / 15 μm LWIR-gekoelde infrarooddetector met geïntegreerde Dewar-koeler

De C615S LWIR geïntegreerde dewar koeler assemblage is een van de T2SL gekoelde infrarood detectoren ontwikkeld door SensorMicro.Het is een 640×512 / 15 μm Type II Superlattice (T2SL) Integrated Detector Cooler Assembly (IDCA), ontworpen voor hoogwaardige 7,7 ∼ 9,4 μm lange golf infrarood (LWIR) golfbanden.

Met een resolutie van 640×512 en een verminderde pixel pitch van 15 μm, levert de C615S heldere beelden en superieure prestaties.hoge gevoeligheid, laag geluid en uitstekende niet-uniformiteit.

Als een gekoelde LWIR-detector presteert het betrouwbaar in zand- of stofklimaat en wordt het niet beïnvloed door flikkerend zonlicht of hoge temperatuurvlammen.

Hoofdkenmerken
Langgolfdetectie, immuun voor storingen
  • Sterk penetratievermogen in zand en stof, aanpasbaar aan complexe omgevingen
  • Niet aangetast door schittering bij sterk zonlicht of op wateroppervlakken
  • Verbeterde mogelijkheid om objecten met lage temperatuur te detecteren
T2SL-technologie leidt industrie-trends
  • Hoger kwantumefficiëntie met een superieure gevoeligheid
  • Laag geluid en uitstekende niet-eenvormigheid
Veelzijdigheid, stabiele aanvoer
  • Aanpasbaar F-nummer
  • Consistente kwaliteit in de massaproductie
Productspecificaties
Model C615S LWIR-gekoelde infrarooddetector
Gevoelig materiaal T2SL
Resolutie 640×512
Pixelgrootte 15 μm
Spectrumrespons 7.7 μm ± 0,2 μm
Werkwijze Snapshot; ITR / Interlace & Binning integratiemodi; Windows-modus; Anti blooming
Laadcapaciteit ITR: 12,22 Me− / 6,67 Me−
Interlace & binning: 24,44 Me− / 13,33 Me−
Dynamisch bereik ITR: ≥ 76 dB
Interlace & binning: ≥ 77 dB
Uitgangskanaal 4; maximaal 22,5 MHz per uitgang
Max. Frame Rate 220 Hz
Typische NETD 25 mK (F2 ITR)
22 mK (F2 Interlace & binning)
Effectieve pixel snelheid ≥ 99,5%
Niet-eenvormigheid van de reactie ≤ 8%
Configureerbare cryocooler RS058F
Steady Power Consumption (23 °C) ≤ 8 W
Max. Energieverbruik (71 °C) ≤ 20 W
Stroomvoorziening 24 V gelijkstroom
Cooling Time (23 °C) ≤ 5 min 30 s
Maximale grootte (mm) 148 × 58,5 × 71
Gewicht (g) ≤ 570
Werktemperatuur -45 °C +71 °C
Industriële toepassingen

De C615S LWIR-gekoelde infrarooddetector wordt op veel terreinen gebruikt, waaronder niet-destructieve testen (NDT), milieubewaking, langeafstandsbewaking en wetenschappelijk onderzoek.

Een gestandaardiseerde dienst
  • Volledige documentatie:Productenhandleidingen, installatiegids en selectieverwijzingen kunnen zonder gissingen worden gebruikt.
  • Ontwikkelings- en testhulp:Geïntegreerde proefproeven, prestatiebeoordeling en verificatie van parameters gemakkelijker gemaakt.
  • Geavanceerde ontwikkelaar toolkit:SDK's, API's, algoritmen en debugging tools voor diepe integratie.
  • Technische ondersteuning op afstand:24/7 ondersteuning met snelle reactie en tijdige oplossing voor kritieke problemen.
  • Garantie:Originele onderdelen en strikte procesnaleving om optimale prestaties te herstellen.
Vaak gestelde vragen
1Wat zijn de voordelen van optische gasbeelden?
  • Tijdbesparend en efficiënt:Ondersteunt grootschalige realtime detectie en snelle locatie van lekken zonder onderbreking van de productie.
  • Op lange afstand detecteren:Behoudt gebruikers weg van gevaarlijke en complexe gebieden; niet-contact, niet-destructieve testen zonder een extra stralingsbron.
  • Makkelijk te analyseren:Intuïtieve beeldvorming, onmiddellijke opslag en handige analyse.
  • Multifunctioneel onderzoek:Het detecteert een verscheidenheid aan gassen en heeft een uitstekende afstandsmeting van de temperatuur.
2Wat is het werkingsprincipe van de optische gasbeeldvorming?

Optische gasbeeldvorming is een soort infraroodtechnologie die onzichtbare industriële gassen zichtbaar maakt.

Na het absorberen van infraroodstraling op specifieke golflengten ontstaat een stralingsverschil tussen het gas en de achtergrond.

De infrarood detector voor het detecteren van gaslekken, met ingebouwde smalbandfilter,ontvangt alleen de infraroodband in de buurt van de gasinfrarood absorptiepiek en zet het gas om in een zichtbaar infraroodbeeld door het stralingsverschil tussen het gas en de achtergrond.
