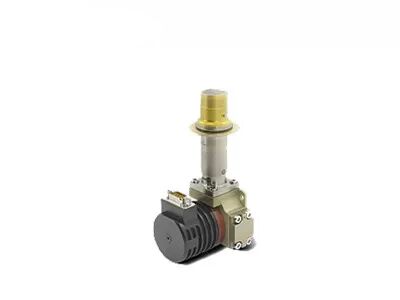

MWIR Cryogeen Gekoelde Infrarood Detector 15μM 640x512 Voor Multi Sensor Payload
| Plaats van herkomst | Wuhan, provincie Hubei, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | C615M MWIR |
| Min. bestelaantal | 1 stuk |
| Prijs | negotiable |
| Betalingscondities | L/C, T/T |
Productdetails
| Oplossing | 640x512/12μm | NETD | ≤17mK (F2); ≤18mK (F4) |
|---|---|---|---|
| Spectraal bereik8~14μm | 3,7 ~ 4,8 μm MW | Bedrijfstemperatuur | -45℃~+71℃ |
| Markeren | MWIR cryogeen gekoelde infrarooddetector,640x512 MWIR gekoelde infrarooddetector,gekoelde infrarooddetectoren 640x512 |
||
Productomschrijving
15μM 640x512 Gekoelde MWIR Infrarooddetector voor Remote Monitoring Systeem
Productbeschrijving
Als een van de door SensorMicro ontwikkelde HgCdTe/MCT gekoelde infrarooddetectoren. C615M is een 640×512 resolutie, 15μm pixelgrootte, MCT-technologie gebaseerde midden-golf infrarooddetector die heldere beelden kan presenteren. Uitgerust met industriestandaard interfaces en RS058/RS046/LS734 cryocoolers, is C615M ontworpen om te voldoen aan de verschillende eisen van de klant op het gebied van lichtgewicht, laag stroomverbruik, lange levensduur en hoge betrouwbaarheid. Het heeft de meest populaire 640x512/15μm specificatie voor bijna alle mogelijke toepassingen, zoals langeafstandsbewakingssystemen, handheld warmtebeeldcamera's, gaslekkagedetectiecamera's, enz.
De C615M RS058 is uitwisselbaar met de meeste mainstream Scorpio-achtige producten wanneer deze is geconfigureerd met een RS058 geïntegreerde stirlingkoeler. Het dewar-ontwerp, de koelerdimensie en de mechanische/elektrische interface zijn vrijwel hetzelfde, zodat de camera-integrators alleen hun oude defecte tegenhanger hoeven te verwijderen en onze uitwisselbare C615M RS058 eenvoudig kunnen aansluiten voor verdere interne configuratie.
Het kan op grote schaal worden gebruikt in veel high-end toepassingen, zoals Handheld Verkenningssysteem, Remote Monitoring Systeem, Zoek- & Volgsysteem, Verbeterd Vlucht Zichtsysteem, Elektro-Optische Payload, enz.
Belangrijkste Kenmerken
Scherpe & Duidelijke Beelden
• Goede uniformiteit, effectieve pixelsnelheid＞99,5%
• Hoge thermische gevoeligheid
Gegarandeerde Continue Levering
• Uitwisselbare standaard interface
• Massaproductie, goede consistentie
Ontworpen voor Specifieke Toepassingen
• Golflengte kan worden aangepast
• F-getal kan worden aangepast
• Montageoppervlak kan worden aangepast
• Meerdere cryocoolers beschikbaar
Productspecificaties
| Model | C615M MW |
| Materiaal | MCT |
| Resolutie | 640x512 |
| Pixel Pitch | 15μm |
| Spectraal Bereik | 3.7μm～4.8μm MW |
| Werkmodus | Snapshot, ITR/IWR Integratiemodus; Windows-modus; Anti-blooming |
| Laadcapaciteit | 9.1Me-/6.5Me-(ITR) 7.8Me-/5.2Me-(IWR) |
| Dynamisch Bereik | ≥75dB |
| Aantal Uitgangen | 4; Tot 10Mpixel/s per Uitgang |
| NETD | F2: ≤17mK F4: ≤18mK |
| Effectieve Pixelsnelheid | ≥99,5% |
| Non-uniformiteit van de Respons | ≤8% |
| Cryocooler Type | RS058/RS046 |
| Constant Stroomverbruik | ≤6W@RS058 ≤5W@RS046 |
| Max. Stroomverbruik | ≤12W @ RS058 ≤11W @ RS046 |
| Voeding | RS058: 24V DC RS046: 32V DC |
| Afkoeltijd | ≤6min @ RS058 ≤5min30s @ RS046 |
| Gewicht | ≤600g @ RS058 ≤350g @ RS046 |
| Afmetingen (mm) | RS046: 122x46.3x82 RS058: 147x58.5x71 |
| Werktemperatuur | -45°C ~ +71°C |
Industriële Toepassingen
De C615M MWIR cryogeen gekoelde infrarooddetector wordt veel gebruikt in veel gebieden, zoals Remote Monitoring Systeem, Vlucht Zichtverbeteringssysteem, Multi-sensor Payload, enz.
Onze Productlijn
In-House Infrarooddetector Technologieën
8-inch 0.11μm VOx Ongekoelde Infrarooddetectoren
8-inch 0.5μm MCT Gekoelde Infrarooddetectoren
8-inch 0.5μm T2SL Gekoelde Infrarooddetectoren
Productiecapaciteit & Voordelen
6 miljoen zelfontwikkelde infrarooddetectoren per jaar
30.000 m² halfgeleiderfabricagefaciliteit
20.000 m² cleanroom-oppervlakte
Over SensorMicro
SensorMicro is de wereldleider op het gebied van infrarooddetectoren en serviceprovider. Het is bereid om klanten over de hele wereld hoogwaardige ongekoelde en gekoelde warmtebeelddetectoren te leveren en zijn professionele toepassingservaring te delen.
Veelgestelde Vragen
1. Voordelen van Optische Gasbeeldvorming
Tijdbesparend & Efficiënt: ondersteuning van grootschalige real-time detectie, snelle leklocatie, geen onderbreking van de productie nodig.
Detectie over lange afstand: weg van gevaarlijke en complexe gebieden, contactloze niet-destructieve tests, zonder extra stralingsbron
Gemakkelijk te analyseren: intuïtieve beeldvorming, direct opslaan, handige analyse
Multifunctionele inspectie: een verscheidenheid aan gassen kan worden gedetecteerd, met uitstekende meetfunctie op afstand
2．Werkingsprincipe van Optische Gasbeeldvorming
Optische gasbeeldvorming is een soort infraroodtechnologie die onzichtbare industriële gassen kan zien.
Na het absorberen van infraroodstraling bij specifieke golflengten, zal er een verschil in infraroodstraling ontstaan tussen het gas en de achtergrond.
De infrarooddetector voor gaslekkagedetectie met ingebouwd smalbandfilter ontvangt alleen de infraroodband in de buurt van de infraroodabsorptiepiek van het gas en kan het gas omzetten in zichtbare infraroodbeelden door het stralingsverschil tussen het gas en de achtergrond.
