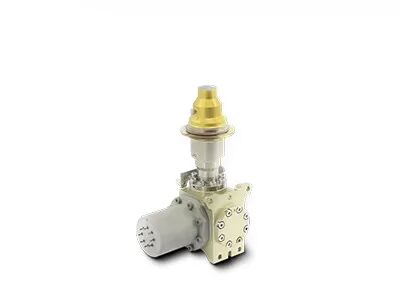

15μM 640x512 MWIR infrarooddetector gekoeld voor bewakingssysteem op afstand
| Plaats van herkomst | Wuhan, provincie Hubei, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | C615M MWIR |
| Min. bestelaantal | 1 stuk |
| Prijs | negotiable |
| Betalingscondities | L/C, T/T |
Productdetails
| Oplossing | 640x512/12μm | NETD | ≤17mK (F2); ≤18mK (F4) |
|---|---|---|---|
| Spectraal bereik8~14μm | 3,7 ~ 4,8 μm MW | Bedrijfstemperatuur | -45℃~+71℃ |
| Markeren | 640x512 infrarooddetector gekoeld,15uM infrarooddetector gekoeld,bewaking op afstand MWIR infrarooddetector |
||
Productomschrijving
15 μm 640x512 MWIR-infrarooddetector gekoeld voor afstandsbewakingssysteem
Productbeschrijving
C615M MWIR is een van de door SensorMicro ontwikkelde HgCdTe/MCT afgekoelde infrarooddetectoren.Het is met de meest populaire 640x512/15μm spec voor bijna alle mogelijke toepassingen zoals lange afstand surveillance systeem, handheld thermische beeldvormers, gaslekkadetectiecamera's, enz.
De C615M RS058 is verwisselbaar met de meeste mainstream Scorpio-achtige producten wanneer deze is geconfigureerd met de geïntegreerde RS058-stirlingkoeler. and the mechanical/electrical interface are almost the same so that the camera integrators only need to take out their old defective counterpart and connect our interchangeable C615M RS058 easily for further internal configuration.
Hoofdkenmerken
- Resolutie: 640x512
- Pixel Pitch: 15 μm
- Hoge gevoeligheid
- Compact ontwerp
- Lichtgewicht.
- laag stroomverbruik
Productspecificaties
| Model | C615 miljoen MW |
| Materiaal | MCT |
| Resolutie | 640x512 |
| Pixel Pitch | 15 μm |
| Spectrumbereik | 30,7 μm ∙ 4,8 μm MW |
| Werkwijze | Snapshot, ITR/IWR-integratie-modus; Windows-modus; antiblooming |
| Laadcapaciteit | 9.1Me-/6.5Me-(ITR) 7.8Me-/5.2Me-(IWR) |
| Dynamisch bereik | ≥ 75 dB |
| Aantal output | 4; tot 10Mpixel/s per output |
| NETD | F2: ≤ 17mK F4: ≤ 18mK |
| Effectieve pixel snelheid | ≥ 99,5% |
| Niet-eenvormigheid van de reactie | ≤ 8% |
| Type cryocooler | RS058/RS046 |
| Vaste stroomverbruik | ≤ 6W@RS058 ≤ 5W@RS046 |
| Maximaal energieverbruik | ≤ 12 W @ RS058 ≤ 11 W @ RS046 |
| Stroomvoorziening | RS058: 24V gelijkstroom RS046: 32V gelijkstroom |
| Koelingstijd | ≤6min @ RS058 ≤5min30s @ RS046 |
| Gewicht | ≤ 600 g @ RS058 ≤ 350 g @ RS046 |
| Afmeting (mm) | RS046: 122x46.3x82 RS058: 147x58.5x71 |
| Werktemperatuur | -45°C ~ +71°C |
Industriële toepassingen
De C615M MWIR cryogeen gekoelde infrarooddetector wordt op veel gebieden gebruikt, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload, enz.
Infrarooddetectoren met koeling en zonder koeling
Diversificeerde productportefeuille
Grondige technische deskundigheid
Strenge validatie van betrouwbaarheid zorgt voor kwaliteitsborging
Gefocust op innovatie en praktische toepassing in infraroodsensoren
Professionele technische ondersteuning en gezamenlijke ontwikkeling
Vaak gestelde vragen
1. Voordelen van optische gasbeeldvorming
Tijdbesparing en efficiëntie: ondersteuning van grootschalige real-time detectie, snelle locatie van lekken, geen onderbreking van de productie.
Detectie op lange afstand: ver weg van gevaarlijke en complexe gebieden, niet-contact-niet-destructieve tests, zonder extra stralingsbron
Gemakkelijk te analyseren: intuïtieve beeldvorming, onmiddellijke opslag, handige analyse
Multifunctionele inspectie: een verscheidenheid aan gassen kan worden gedetecteerd, met een uitstekende afstandsmeting van de temperatuur
2.Werkbeginsel van de optische gasbeeldvorming
Optische gasbeeldvorming is een soort infraroodtechnologie die onzichtbare industriële gassen kan zien.
Na het absorberen van infraroodstraling op specifieke golflengten, zal het infraroodstraling verschil veroorzaken tussen het gas en de achtergrond.
De infrarooddetector met ingebouwde smallebandfilter voor gaslekkadetectie ontvangt alleen de infraroodband in de buurt van de piek van de infraroodabsorptie van het gas.en kan het gas omzetten in zichtbare infraroodbeelden door het verschil in straling tussen het gas en de achtergrond.
