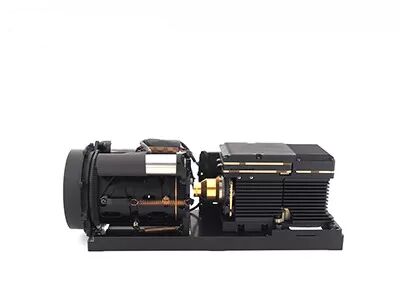

Optische gasbeeldvorming MWIR gekoelde camera RS058 voor het visualiseren van onzichtbare VOC's

Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xFunctie | Detectie van gaslekken | Cryo-koeler | RS058 |
---|---|---|---|
Detectie resolutie | 320x256 | Pixelgrootte | 30μm |
NETD | ≤15mK | Spectraalgebied | 3,2 ± 0,1 ~ 3,5 ± 0,1 μm |
Markeren | RS058 MWIR gekoelde camera,onzichtbare VOS MWIR gekoelde camera |
MWIR gekoelde optische gasbeeldcamera RS058 voor het visualiseren van onzichtbare VOC's
320x256 / 30μm MWIR gekoelde optische gasbeeldcamera voor het visualiseren van gaslekken
Met een hoogwaardig signaalverwerkingscircuit en een geavanceerd beeldverwerkingsalgoritme, is de GAS330 gekoelde thermische module voor gaslekdetectie ontwikkeld op basis van de HgCdTe mid-wave gekoelde infrarooddetector.Door gebruik te maken van de infrarood thermische beeldvormingstechnologie kan de GAS330 het VOS-gas (vluchtige organische stoffen) visualiseren dat niet met het blote oog kan worden gezien.Het is effectief om VOS-lekkage te detecteren in het productie- en transportproces van petrochemische ondernemingen, en heeft een grote toepassingswaarde bij veiligheidsproductie, toezicht op milieubescherming en kostenbesparing.
Detectie met hoge gevoeligheid
• Uiterst gevoelige infrarooddetector, NETD≤15mK
• Redelijk efficiënt bij toepassing van lage gasconcentratie en langzame gasstroom
• Contactloze detectie over lange afstand van VOS-gassen omvat alkanen, alkenen, alcoholen, benzenen, ketonen enz.
Superieure prestatie
• Professioneel beeldverwerkingsalgoritme voor gasdetectie
• Diverse lenzen, meer FOV & scènes beschikbaar
Eenvoudige integratie
• Cameralink/DVP/USB/GIG-E beelduitvoerinterface voor snelle integratie in warmtebeeldcamera's
Model | GAS330 |
Prestaties IR-detector | |
Oplossing | 320x256 |
Pixelhoogte | 30μm |
Cryokoeler | RS058 |
Spectraalgebied | 3,2 μm ± 0,1 μm ~ 3,5 μm ± 0,1 μm MW |
Afkoeltijd (20°C) | ≤8min |
NETD (20°C) | ≤15mK |
Afbeelding verwerken | |
Frame rate | 30Hz |
Dimmodus | Lineair/Histogram/Gemengd |
Digitale vergroting | ×1/×2/×4 |
Beeld richting | Horizontaal/verticaal/diagonaal spiegelen |
Afbeeldingsalgoritme | NUC/AGC/IDE |
Elektrische specificatie | |
Standaard externe interface | J30JZ 25pin |
Analoge video | VRIEND |
Digitale video | 16bit RAW/YUV: 16bit DVP/Cameralink-uitvoer |
Externe synchronisatie | Frame externe synchronisatie: RS422-niveau |
Communicatie | RS422, 115200 bps |
Stroomvoorziening | 20 ~ 28 VDC |
Stabiel stroomverbruik | 12W |
Afmeting (mm) | 155×67×80 |
Gewicht | ≤900g |
Werkingstemperatuur | -40°C ~ +60°C |
Trillingssterkte | Trilling: GJB Op een voertuig gemonteerd sneltransport Schok: halve sinusgolf, 40 g 11 ms, 3 assen 6 richtingen 3 keer elk |
Optische lens | |
Optionele lens | Vaste zoom: 23 mm/F1.5;55mm/F1.5 |
De GAS330 warmtebeeldcamera voor gaslekdetectie wordt gebruikt voor het visualiseren van de onzichtbare VOS (vluchtige organische stoffen) en het detecteren van gaslekkage zoals: methaan, ethaan, propaan, butaan, pentaan, hexaan, heptaan, octaan, ethyleen, propyleen, isopreen, methanol , Ethanol, Butanon, Benzeen, Tolueen, Xyleen, Ethylbenzeen etc.
1. Voordelen van optische gasbeeldvorming
Tijdbesparend en efficiënt: ondersteuning van grootschalige real-time detectie, snelle leklocatie, geen noodzaak om de productie te onderbreken.
Detectie op lange afstand: verwijderd van gevaarlijke en complexe gebieden, contactloos niet-destructief testen, zonder extra stralingsbron
Eenvoudig te analyseren: intuïtieve beeldvorming, directe opslag, gemakkelijke analyse
Multifunctionele inspectie: er kan een verscheidenheid aan gassen worden gedetecteerd, met een uitstekende temperatuurmeting op afstand
2. Werkingsprincipe van optische gasbeeldvorming
Optische gasbeeldvorming is een soort infraroodtechnologie die onzichtbare industriële gassen kan zien.
Na het absorberen van infraroodstraling op specifieke golflengten, zal er een verschil in infraroodstraling ontstaan tussen het gas en de achtergrond.
De gaslekdetectie-infrarooddetector met ingebouwd smalbandfilter ontvangt alleen de infraroodband in de buurt van de gas-infraroodabsorptiepiek en kan het gas omzetten in zichtbare infraroodbeelden door het stralingsverschil tussen het gas en de achtergrond.
