MCT MWIR Infrarooddetector Gekoelde thermische module 640x512 15μM
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xOplossing | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Spectraalgebied | 3,7 ~ 4,8 μm MW | Frame rate | 50Hz/100Hz |
maat | 125x92x67mm | Gewicht | ≤650g |
Hoog licht | MWIR Detector Gekoelde Thermische Module,MWIR Infrarood Gekoelde Thermische Module |

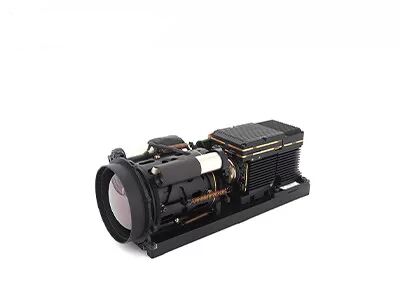

MCT MWIR Infrarooddetector Gekoelde thermische module 640x512 15μM
GAVIN615B is een gekoelde mid-wave warmtebeeldmodule ontwikkeld door Global Sensor Technology (GST).Het bestaat uit een 640x512 / 15µm HgCdTe MWIR IR-detector met RS046-cryokoeler, hardware-elektronica en verschillende beeldverwerkingsalgoritmen zijn ook al ingebed om scherpe en heldere warmtebeelden te presenteren.Het is effectief voor een spectraal bereik van 3,7 μm ~ 4,8 μm MW.
Geconfigureerd met RS046 cryokoeler, is de GAVIN615B zeer compact van formaat, met afmetingen van 125x92x67 mm en een gewicht van minder dan 650 g.Het stabiele stroomverbruik is zo laag als 12w.Met de industriële standaard cameralink-interface kunnen infraroodcamera's of systeemintegrators eenvoudig hun eigen complete camera ontwerpen of integreren op basis van de GAVIN615B warmtebeeldmodule.
- Hoge gevoeligheid, NETD≤20mK
- Detectie op lange afstand
- Instelbare framesnelheid
- Eenvoudige integratie in het systeem
Model | GAVIN615B |
Prestaties IR-detector | |
Oplossing | 640x512 |
Pixelhoogte | 15μm |
Cryokoeler | RS046 |
Spectraalgebied | 3,7 μm ~ 4,8 μm MW |
Afkoeltijd (20°C) | ≤7min |
NETD (20°C) | ≤20mK |
Afbeelding verwerken | |
Frame rate | 50Hz/100Hz |
Dimmodus | Lineair/Histogram/Gemengd |
Digitale vergroting | ×1/×2/×4 |
Beeld richting | Horizontaal/verticaal/diagonaal spiegelen |
Afbeeldingsalgoritme | NUC/AGC/IDE |
Elektrische specificatie | |
Standaard externe interface | J30JZ 25pin |
Analoge video | VRIEND |
Digitale video | 16bit RAW/YUV: 16bit DVP/Cameralink-uitvoer |
Externe synchronisatie | Frame externe synchronisatie: RS422-niveau |
Communicatie | RS422, 115200 bps |
Stroomvoorziening | 20 ~ 28 VDC |
Stabiel stroomverbruik | 12W |
Afmeting (mm) | 125 × 92 × 67 |
Gewicht | ≤650g |
Werkingstemperatuur | -40°C ~ +60°C |
Trillingssterkte | Trilling: GJB Op een voertuig gemonteerd sneltransport Schok: halve sinusgolf, 40 g 11 ms, 3 assen 6 richtingen 3 keer elk |
Optische lens | |
Optionele lens | Continu zoomen 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
De GAVIN615B thermische infraroodcameramodule wordt veel gebruikt op veel gebieden, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload enz.
1. Voordelen van optische gasbeeldvorming
Tijdbesparend en efficiënt: ondersteuning van grootschalige real-time detectie, snelle leklocatie, geen noodzaak om de productie te onderbreken.
Detectie op lange afstand: verwijderd van gevaarlijke en complexe gebieden, contactloos niet-destructief testen, zonder extra stralingsbron
Eenvoudig te analyseren: intuïtieve beeldvorming, directe opslag, gemakkelijke analyse
Multifunctionele inspectie: er kan een verscheidenheid aan gassen worden gedetecteerd, met een uitstekende temperatuurmeting op afstand
2. Werkingsprincipe van optische gasbeeldvorming
Optische gasbeeldvorming is een soort infraroodtechnologie die onzichtbare industriële gassen kan zien.
Na het absorberen van infraroodstraling op specifieke golflengten, zal er een verschil in infraroodstraling ontstaan tussen het gas en de achtergrond.
De gaslekdetectie-infrarooddetector met ingebouwd smalbandfilter ontvangt alleen de infraroodband in de buurt van de gas-infraroodabsorptiepiek en kan het gas omzetten in zichtbare infraroodbeelden door het stralingsverschil tussen het gas en de achtergrond.
