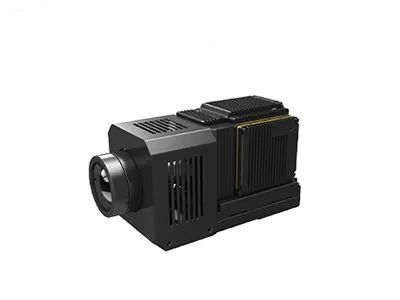

Langeafstandsbewaking IR-gekoelde cameramodule Kern 1280x1024 12μM
| Plaats van herkomst | Wuhan, provincie Hubei, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | GAVIN1212 |
| Min. bestelaantal | 1 stuk |
| Prijs | negotiable |
| Betalingscondities | L/C, T/T |
Productdetails
| Hoge definitie | 1280x1024 | Pixelafstand | 12 μm |
|---|---|---|---|
| Framesnelheid | 50Hz/100Hz | NETD | ≤20mk |
| Maat | 165x86x107mm | Spectraal bereik | 3,7 ~ 4,8 μm MW |
| Markeren | IR gekoelde cameramodule kern,1280x1024 cameramodule kern,IR gekoelde cameramodules 12uM |
||
Productomschrijving
Megapixel GAVIN1212 gekoelde camera kern
Gecooide IR-detectormodule Core 1280x1024 12μm voor langeafstandsbewaking
Productbeschrijving
GAVIN1212 high resolution thermische camera module integreert grote array 1280x1024/12μm gekoelde MWIR detector.Verschillende beeldverwerkingsalgoritmen zijn ingebed in de GAVIN1212-elektronica om heldere infraroodbeelden te produceren in totaal donker of slechte weersomstandighedenHet kan risico's en bedreigingen op lange afstand detecteren en herkennen en op korte afstand meer doelgegevens presenteren.
Met een grote resolutie van 1280 x 1024 kan het een breder gezichtsveld realiseren en meer beelddetails bieden.De verkleinde 12μm pixelgrootte biedt een betere ruimtelijke resolutie en past bij een kortere optische lensfocus om dezelfde missie te bereikenHet is de ideale keuze voor de EO-IR-systemenintegrator om zijn nuttige lading te ontwerpen voor toepassingen in de lucht of op schepen.
Hoofdkenmerken
Mega pixel beelden
• 1280×1024 high definition voor een bredere FOV en een langere afstand
• 12 μm pixelgrootte voor een betere ruimtelijke resolutie
Scherpe, heldere kwaliteit
• Goede uniformiteit, effectieve pixelverhouding> 99,5%
• Hoge gevoeligheid, NETD≤20mK
Snelle integratie
• Ondersteuning van Cameralink-interface, RAW/YUV-afbeeldingsgegevensuitgang
• Verscheidene optische opties met continue zoom zijn optioneel
Productspecificaties
| Model | GAVIN1212 |
| IR-detectorprestaties | |
| Resolutie | 1280x1024 |
| Pixel Pitch | 12 μm |
| Cryocooler | RS058F |
| Spectrumbereik | 30,7 μm ∙ 4,8 μm MW |
| Afkoeltijd ((20°C) | ≤ 8min |
| NETD (20°C) | ≤ 20mK |
| Beeldverwerking | |
| Framerate | 50 Hz/100 Hz |
| Dimming-modus | Lineair/histogram/gemengd |
| Digitaal zoomen | ×1/×2/×4 |
| Afbeeldingsrichting | Horizontaal/verticaal/diagonaal draaien |
| Afbeeldingsalgoritme | NUC/AGC/IDE |
| Elektrische specificatie | |
| Standaard externe interface | J30JZ 25pin; HDMI speciale uitgangsinterface |
| Analoog video | / |
| Digitale video | HDMI-uitgang: YUV Cameralink Uitgang: 16 bit RAW/YUV |
| Synchronisatie |
Frame External Sync: RS422 |
| Communicatie | RS422, 115200bps |
| Stroomvoorziening | 24V±1V |
| Stabiel stroomverbruik | 16W |
| Afmeting (mm) | 165x86x107 |
| Gewicht | ≤ 1600 g |
| Operatietemperatuur | -40°C ~ +60°C |
| Vibratiemogelijkheid | Vibratie: GJB Vervoer met hoge snelheid op voertuigen Schok: halve sinusgolf, 40 g 11 ms, 3 as 6 richting 3 keer elk |
| Optische lens | |
| Optioneel glas | Continu zoomen: 37,5~750 mm/F4 Vaste zoom: 19mm/F2; 40mm/F2; 240mm/F2 |
Industriële toepassingen
De thermische infraroodcameramodule GAVIN1212 wordt veel gebruikt op vele gebieden, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload, enz.
IR-detectieoplossingen
Hoge gevoeligheid en uitstekende prestaties
Wereldwijd toonaangevende technologie in de infraroodindustrie
Verschillende infrarooddetectoren beschikbaar
Zowel niet-gekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgrootte
Volumeproductie om snelle levering te garanderen
Drie productielijnen met een jaarlijkse productiecapaciteit tot miljoenen detectoren.
Vaak gestelde vragen
1Voordelen van optische gasbeeldvorming
Tijdbesparing en efficiëntie: ondersteuning van grootschalige real-time detectie, snelle locatie van lekken, geen onderbreking van de productie.
Detectie op lange afstand: ver weg van gevaarlijke en complexe gebieden, niet-contact-niet-destructieve tests, zonder extra stralingsbron
Gemakkelijk te analyseren: intuïtieve beeldvorming, onmiddellijke opslag, handige analyse
Multifunctionele inspectie: een verscheidenheid aan gassen kan worden gedetecteerd, met een uitstekende afstandsmeting van de temperatuur
2Werkingsbeginsel van optische gasbeeldvorming
Optische gasbeeldvorming is een soort infraroodtechnologie die onzichtbare industriële gassen kan zien.
Na het absorberen van infraroodstraling op specifieke golflengten, zal het infraroodstraling verschil veroorzaken tussen het gas en de achtergrond.
De infrarooddetector met ingebouwde smallebandfilter voor gaslekkadetectie ontvangt alleen de infraroodband in de buurt van de piek van de infraroodabsorptie van het gas.en kan het gas omzetten in zichtbare infraroodbeelden door het verschil in straling tussen het gas en de achtergrond.
