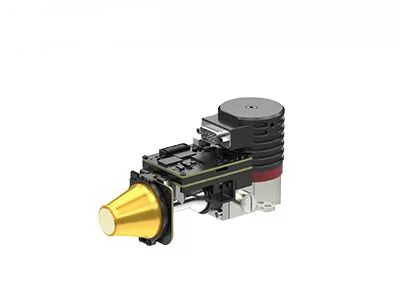

Snelle integratie Gekoelde IR-camerakern EYAS1212 Megapixel 1280x1024/12μm
| Plaats van herkomst | Wuhan, provincie Hubei, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | EYAS1212 |
| Min. bestelaantal | 1 stuk |
| Prijs | negotiable |
| Betalingscondities | L/C, T/T |
Productdetails
| Oplossing | 1280x1024 | Pixelafstand | 12 μm |
|---|---|---|---|
| NETD | ≤20mk | Spectraal bereik | 3,7 ~ 4,8 μm MW |
| Maat | 149x58.5x71mm | Framesnelheid | 1~100Hz instelbaar |
| Markeren | Gekoelde IR-camerakern 12uM,EYAS1212 IR-camerakern |
||
Productomschrijving
EYAS1212 Koelde thermische kern
Snel geïntegreerde gekoelde IR-camera Core EYAS1212 Mega Pixel 1280x1024 / 12μM
Productbeschrijving
EYAS1212 is een analoge-digitale infraroodmodule met hoge resolutie die is gebaseerd op 1280x1024-formaten met een IR-FPA met een toonhoogte van 12 μm.
Deze AD-module bevat een proximity board die de FPA-timing en de gevoelige voedingsbronnen biedt.De Camera Link-interface levert 16 bit ruwe gegevens, waardoor de integratie van de detector in het systeem sterk vereenvoudigt wordt..
Daarom maakt de EYAS1212 AD-module het voor OEM-klanten gemakkelijk om snelle acceptatietests uit te voeren op de SensorMicro 1280x1024 / 12μm gekoelde infrarooddetector,een snelle secundaire ontwikkeling van gekoelde infraroodmodules of volledige infraroodthermische camera's of systemen op basis van gekoelde infrarooddetectoren starten en hun ontwikkelingsduur verkorten;.
SensorMicro is een leverancier van infrarood detectoren sensoren en OEM thermische camera kernen.We hebben een professioneel after-sales service team om klanten te voorzien van professionele antwoord. Voor vragen of problemen, neem contact met ons op elk moment, we zullen in de eerste keer voor u om te antwoorden.
Hoofdkenmerken
- Gemakkelijk te ontwikkelen en te integreren
- Cameralink Interface Output 16bit Raw Data, Serial Port Control
- Geïntegreerde structuur, afmetingen zijn consistent met detector
- 5V enkel stroomtoevoer
- In staat om snel bewegende doelwitten te vangen
Productspecificaties
| Model | EYAS1212 |
| IR-detectorprestaties | |
| Resolutie | 1280x1024 |
| Pixel Pitch | 12 μm |
| Cryocooler | RS058F |
| Spectrumbereik | 30,7 μm ∙ 4,8 μm MW |
| Koelingstijd (25°C) | ≤6min |
| Optimale NETD (20°C) | ≤ 20mK |
| Werkwijze | |
| Framerate | 1~100Hz Verstelbaar |
| Werkwijze | Snapshot; ITR/IWR-integratie-modus; Windows-modus; antiblooming |
| Elektrische specificatie | |
| Standaard externe interface | QSH 60 pin |
| Digitale video | Cameralink: Uitvoer 16 bit Raw Data |
| Synchronisatie | CC1: INT/Frame External Sync; CC2: MC External Sync |
| Communicatie | Serial Port: TFG+/-, TC+/-; 9600bps |
| Stroomvoorziening | 1 kanaal beeldscherm: 5V 1 kanaal cryocooler: 24V |
| Stabiel stroomverbruik | 9W |
| Afmeting (mm) | 149 × 58,5 × 71 |
| Gewicht | ≤ 680 g |
| Werktemperatuur | -40°C ~ +60°C |
| Vibratiemogelijkheid | Vibratie: GJB Vervoer met hoge snelheid op voertuigen Schok: halve sinusgolf, 40 g 11 ms, 3 as 6 richting 3 keer elk |
Industriële toepassingen
De EYAS1212 thermische beeldvorming module wordt veel gebruikt op vele gebieden zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload etc.
Diverse productportefeuille
Een breed scala aan productformaten, waaronder infrarooddetektoren, cameracores en modules om aan verschillende integratievereisten te voldoen.
Rijke productvariëteit
Meerdere resoluties, pixelgroottes, golfbanden en combinaties van lensopties bieden meer flexibiliteit voor verschillende toepassingen.
Uitstekende prestaties
Duidelijke afbeeldingen, compacte afmetingen, laag stroomverbruik, hoge gevoeligheid en hoge betrouwbaarheid, ontworpen voor een breed scala aan milieuproblemen.
Gemakkelijke integratie
Meerdere interface-opties maken de integratie eenvoudig en maken snelle ontwikkeling over meerdere toepassingsgebieden mogelijk.
Vaak gestelde vragen
1Voordelen van optische gasbeeldvorming
Tijdbesparing en efficiëntie: ondersteuning van grootschalige real-time detectie, snelle locatie van lekken, geen onderbreking van de productie.
Detectie op lange afstand: ver weg van gevaarlijke en complexe gebieden, niet-contact-niet-destructieve tests, zonder extra stralingsbron
Gemakkelijk te analyseren: intuïtieve beeldvorming, onmiddellijke opslag, handige analyse
Multifunctionele inspectie: een verscheidenheid aan gassen kan worden gedetecteerd, met een uitstekende afstandsmeting van de temperatuur
2Werkingsbeginsel van optische gasbeeldvorming
Optische gasbeeldvorming is een soort infraroodtechnologie die onzichtbare industriële gassen kan zien.
Na het absorberen van infraroodstraling op specifieke golflengten, zal het infraroodstraling verschil veroorzaken tussen het gas en de achtergrond.
De infrarooddetector met ingebouwde smallebandfilter voor gaslekkadetectie ontvangt alleen de infraroodband in de buurt van de piek van de infraroodabsorptie van het gas.en kan het gas omzetten in zichtbare infraroodbeelden door het verschil in straling tussen het gas en de achtergrond.
