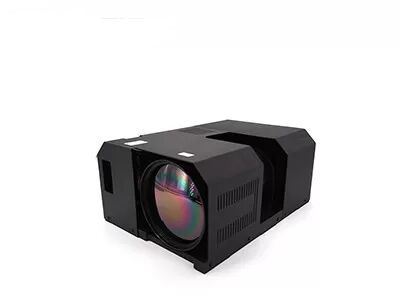

Langeafstandsdetectie Gekoelde IR-detectormodule Kern 1280x1024 12μm
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Hoge kwaliteit | 1280x1024 | Pixelhoogte | 12μm |
|---|---|---|---|
| Frame rate | 50Hz/100Hz | NETD | ≤20mK |
| maat | 165x86x107mm | Spectraalgebied | 3,7 ~ 4,8 μm MW |
| Markeren | IR-detectormodule Kern 12um,IR-detectormodule 1280x1024 |
||
Productomschrijving

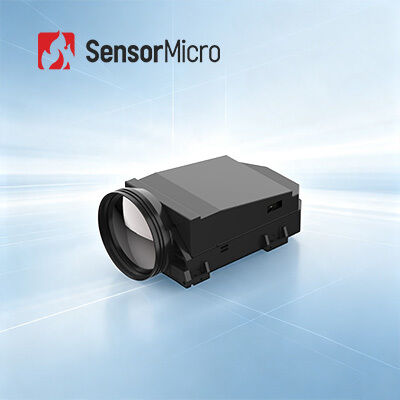

Megapixel GAVIN1212 gekoelde camerakern
Langeafstandsdetectie Gekoelde IR-detectormodule Kern 1280x1024 12μM
product beschrijving
GAVIN1212 thermische cameramodule met hoge resolutie integreert grote reeks 1280x1024/12μm gekoelde MWIR-detector.Verschillende beeldverwerkingsalgoritmen zijn ingebed in de GAVIN1212-elektronica om heldere infraroodbeelden uit te voeren in totale duisternis of slechte weersomstandigheden.Het kan risico's en bedreigingen op grote afstand detecteren en herkennen, terwijl het op korte afstand meer doeldetails presenteert.
Met een grote resolutie van 1280x1024 kan het een breder gezichtsveld realiseren en meer beelddetails bieden.De kleinere pixelgrootte van 12 µm biedt een betere ruimtelijke resolutie en past bij een kortere optische lensfocus om hetzelfde bereik te bereiken.Het is de ideale keuze voor de EO-IR-systeemintegrator om hun payload te ontwerpen voor toepassingen in de lucht of op schepen.
Belangrijkste kenmerken
Megapixelafbeeldingen
• 1280×1024 high definition voor breder gezichtsveld en langere afstand
• 12μm pixelgrootte voor betere ruimtelijke resolutie
Scherpe heldere kwaliteit
• Goede uniformiteit, effectief pixelpercentage＞99,5%
• Hoge gevoeligheid, NETD≤20mK
Snelle integratie
• Ondersteuning Cameralink-interface, uitvoer van RAW/YUV-beeldgegevens
• Diverse optische configuraties met continue zoom zijn optioneel
product specificaties
| Model | GAVIN1212 |
| Prestaties IR-detector | |
| Oplossing | 1280x1024 |
| Pixelhoogte | 12μm |
| Cryokoeler | RS058F |
| Spectraalgebied | 3,7 μm ~ 4,8 μm MW |
| Koeltijd (20°C) | ≤8min |
| NETD (20°C) | ≤20mK |
| Afbeelding verwerken | |
| Frame rate | 50Hz/100Hz |
| Dimmodus | Lineair/Histogram/Gemengd |
| Digitale vergroting | ×1/×2/×4 |
| Beeld richting | Horizontaal/verticaal/diagonaal spiegelen |
| Afbeeldingsalgoritme | NUC/AGC/IDE |
| Elektrische specificatie | |
| Standaard externe interface | J30JZ 25pin;HDMI speciale uitgangsinterface |
| Analoge video | / |
| Digitale video | HDMI-uitgang: YUV Cameralink-uitvoer: 16-bits RAW/YUV |
| Externe synchronisatie |
Frame externe synchronisatie: RS422
|
| Communicatie | RS422, 115200 bps |
| Stroomvoorziening | 24V ± 1V |
| Stabiel stroomverbruik | 16W |
| Afmeting (mm) | 165x86x107 |
| Gewicht | ≤1600g |
| Werkingstemperatuur | -40°C ~ +60°C |
| Trillingssterkte | Trilling: GJB Op een voertuig gemonteerd sneltransport Schok: halve sinusgolf, 40 g 11 ms, 3 assen 6 richtingen 3 keer elk |
| Optische lens | |
| Optionele lens | Continue zoom: 37,5~750 mm/F4 Vaste zoom: 19 mm/F2;40mm/F2;240mm/F2 |
Industriële toepassingen
De GAVIN1212 thermische infraroodcameramodule wordt veel gebruikt op veel gebieden, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload enz.
IR-detectieoplossingen
Veelgestelde vragen
1. Werkingsprincipe van optische gasbeeldvorming
De optische gasbeeldcamera kan het gas snel detecteren zonder de productielijn tijdelijk te stoppen door het infraroodstralingsverschil tussen het gas en de achtergrond te identificeren en het gas te visualiseren of er lekkage bestaat, en de lekkagebron nauwkeurig te lokaliseren.
2. Toepassing van optische gasbeeldvorming
De ontwikkeling en integratie van optische gasbeeldvormingsoplossingen op basis van GST-infrarooddetectoren en thermische modules zijn zeer volwassen en worden op grote schaal toegepast in verschillende industrieën om verschillende gaslekkageproblemen voor klanten op te lossen, zoals aardolie, aardgas, chemische industrie, elektriciteit en milieubescherming monitoring en een grote bijdrage leveren aan milieubescherming, energiebesparing, veilige productie en gezondheid op het werk.
