MCT MWIR Mid Wave gekoelde warmtebeeldmodule 640x512 15μM

Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xOplossing | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Spectraalgebied | 3,7 ~ 4,8 μm MW | Frame rate | 50Hz/100Hz |
maat | 125x92x67mm | Gewicht | ≤650g |
Markeren | Gekoelde warmtebeeldmodule 640x512,MCT Mid Wave warmtebeeldmodule |
Snelle integratie MCT MWIR gekoelde thermische module in drones 640x512 15μM

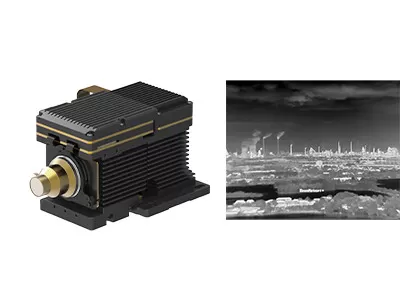

GAVIN615B is een gekoelde mid-wave warmtebeeldmodule ontwikkeld door Global Sensor Technology (GST).Het bestaat uit een 640x512 / 15µm HgCdTe MWIR IR-detector met RS046-cryokoeler, hardware-elektronica en verschillende beeldverwerkingsalgoritmen zijn ook al ingebed om scherpe en heldere warmtebeelden te presenteren.
Geconfigureerd met RS046 cryokoeler, is de GAVIN615B zeer compact van formaat, met afmetingen van 125x92x67 mm en een gewicht van minder dan 650 g.Het stabiele stroomverbruik is zo laag als 12w.Met de industriële standaard cameralink-interface kunnen infraroodcamera's of systeemintegrators eenvoudig hun eigen complete camera ontwerpen of integreren op basis van de GAVIN615B warmtebeeldmodule.
- Hoge gevoeligheid, NETD≤20mK
- Detectie op lange afstand
- Instelbare framesnelheid
- Eenvoudige integratie in het systeem
Model | GAVIN615B |
Prestaties IR-detector | |
Oplossing | 640x512 |
Pixelhoogte | 15μm |
Cryokoeler | RS046 |
Spectraalgebied | 3,7 μm ~ 4,8 μm MW |
Afkoeltijd (20°C) | ≤7min |
NETD (20°C) | ≤20mK |
Afbeelding verwerken | |
Frame rate | 50Hz/100Hz |
Dimmodus | Lineair/Histogram/Gemengd |
Digitale vergroting | ×1/×2/×4 |
Beeld richting | Horizontaal/verticaal/diagonaal spiegelen |
Afbeeldingsalgoritme | NUC/AGC/IDE |
Elektrische specificatie | |
Standaard externe interface | J30JZ 25pin |
Analoge video | VRIEND |
Digitale video | 16bit RAW/YUV: 16bit DVP/Cameralink-uitvoer |
Externe synchronisatie | Frame externe synchronisatie: RS422-niveau |
Communicatie | RS422, 115200 bps |
Stroomvoorziening | 20 ~ 28 VDC |
Stabiel stroomverbruik | 12W |
Afmeting (mm) | 125 × 92 × 67 |
Gewicht | ≤650g |
Werkingstemperatuur | -40°C ~ +60°C |
Trillingssterkte | Trilling: GJB Op een voertuig gemonteerd sneltransport Schok: halve sinusgolf, 40 g 11 ms, 3 assen 6 richtingen 3 keer elk |
Optische lens | |
Optionele lens | Continu zoomen 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
De GAVIN615B thermische infraroodcameramodule wordt veel gebruikt op veel gebieden, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload enz.
1. Werkingsprincipe van optische gasbeeldvorming
De optische gasbeeldcamera kan het gas snel detecteren zonder de productielijn tijdelijk te stoppen door het infraroodstralingsverschil tussen het gas en de achtergrond te identificeren en het gas te visualiseren of er lekkage bestaat, en de lekkagebron nauwkeurig te lokaliseren.
2. Toepassing van optische gasbeeldvorming
De ontwikkeling en integratie van optische gasbeeldvormingsoplossingen op basis van GST-infrarooddetectoren en thermische modules zijn zeer volwassen en worden op grote schaal toegepast in verschillende industrieën om verschillende gaslekkageproblemen voor klanten op te lossen, zoals aardolie, aardgas, chemische industrie, elektriciteit en milieubescherming monitoring en een grote bijdrage leveren aan milieubescherming, energiebesparing, veilige productie en gezondheid op het werk.
