Snelle integratie MCT MWIR gekoelde thermische module in drones 50Hz/100Hz
| Plaats van herkomst | Wuhan, provincie Hubei, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | GAVIN615B |
| Min. bestelaantal | 1 stuk |
| Prijs | negotiable |
| Betalingscondities | L/C, T/T |
Productdetails
| Oplossing | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| Spectraal bereik | 3,7 ~ 4,8 μm MW | Framesnelheid | 50Hz/100Hz |
| Maat | 125x92x67mm | Gewicht | ≤650g |
| Markeren | Gekoelde thermische module in drones,MWIR gekoelde thermische module 100Hz |
||
Productomschrijving
Snel integreren MCT MWIR gekoelde thermische module in drones 640x512 15μM
Productbeschrijving

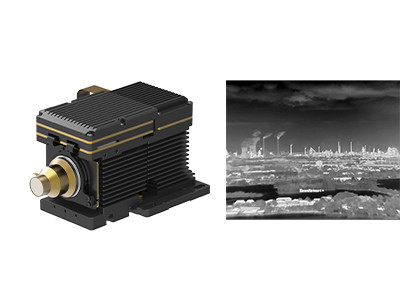

GAVIN615B is een gekoelde mid-wave thermische beeldvorming module ontwikkeld door SensorMicro. Het bestaat uit een 640x512/15μm HgCdTe MWIR IR detector met RS046 cryocooler,Hardware-elektronica en verschillende beeldverwerkingsalgoritmen zijn ook al ingebed om scherpe en heldere thermische beelden te presenteren.
De GAVIN615B is geconfigureerd met een RS046 cryocooler en heeft een zeer compacte afmeting van 125 x 92 x 67 mm en weegt minder dan 650 g. Het stabiele stroomverbruik is slechts 12w.Met industriële standaard cameralink interface, kan een infraroodcamera of systeemintegrator eenvoudig zijn eigen volledige camera ontwerpen of integreren op basis van de thermische beeldvormingsmodule GAVIN615B.
Het biedt verschillende continue zoomlenzen waar klanten uit kunnen kiezen: 60~240mm/F4; 15~300mm/F4; 21~420mm/F4; 35~690mm/F4, die geschikt is voor toepassingen op lange afstand.
Hoofdkenmerken
- Hoge gevoeligheid, NETD≤20mK
- Lang afstandsopsporing.
- Verstelbare beeldsnelheid
- Eenvoudige integratie in het systeem
Productspecificaties
| Model | GAVIN615B |
| IR-detectorprestaties | |
| Resolutie | 640x512 |
| Pixel Pitch | 15 μm |
| Cryocooler | RS046 |
| Spectrumbereik | 30,7 μm ∙ 4,8 μm MW |
| Koelingstijd (20°C) | ≤7min |
| NETD (20°C) | ≤ 20mK |
| Beeldverwerking | |
| Framerate | 50 Hz/100 Hz |
| Dimming-modus | Lineair/histogram/gemengd |
| Digitaal zoomen | ×1/×2/×4 |
| Afbeeldingsrichting | Horizontaal/verticaal/diagonaal draaien |
| Afbeeldingsalgoritme | NUC/AGC/IDE |
| Elektrische specificatie | |
| Standaard externe interface | J30JZ 25 pin |
| Analoog video | PAL |
| Digitale video | 16 bit RAW/YUV: 16 bit DVP/Cameralink Output |
| Synchronisatie | Frame External Sync: RS422 niveau |
| Communicatie | RS422, 115200bps |
| Stroomvoorziening | 20 ~ 28VDC |
| Stabiel stroomverbruik | 12W |
| Afmeting (mm) | 125 × 92 × 67 |
| Gewicht | ≤ 650 g |
| Operatietemperatuur | -40°C ~ +60°C |
| Vibratiemogelijkheid | Vibratie: GJB Vervoer met hoge snelheid op voertuigen Schok: halve sinusgolf, 40 g 11 ms, 3 as 6 richting 3 keer elk |
| Optische lens | |
| Optioneel glas | Continu zoomen 60~240 mm/F4 15~300 mm/F4 21~420 mm/F4 35 ~ 690 mm/F4 |
Industriële toepassingen
De thermische infraroodcameramodule GAVIN615B wordt op veel gebieden gebruikt, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload, enz.
Een gestandaardiseerde dienst
Volledige documentatie: producthandleidingen, installatiehandleidingen en selectiereferenties.
Ontwikkelings- en testassistentie: Geïntegreerde proefproeven, prestatiebeoordeling en verificatie van parameters zijn eenvoudig gemaakt.
Advanced Developer Toolkit: SDK's, API's, algoritmen en debugging tools voor diepe integratie.
Technische ondersteuning op afstand: 24/7 ondersteuning, snelle reactie en tijdige oplossing van kritieke problemen.
Garantie: Originele onderdelen en strikte naleving van het proces om optimale prestaties te herstellen.
Vaak gestelde vragen
1. Toepassing van LWIR, MWIR/LWIR Dual-color gekoelde infrarood detector
In infrarood thermische beeldtechnologie hebben langegolf thermische detectoren een sterke penetratie door stoffige atmosfeer, worden ze niet verstoord door zonneschijn-effecten en lichtreflecties.Uitstekende beeldkwaliteit kan worden verkregen in verschillende complexe omgevingen, zoals voertuigen rijden in de stoffige atmosfeer, schepen zeilen op het water met reflecterend licht en vliegtuigen vliegen door de wolk.
De dubbelkleurige afgekoelde infrarooddetector combineert de voordelen van middengolf- en langegolfdetectie in één afgekoelde infrarooddetector.met een vermogen van meer dan 50 W,Het kan worden gebruikt voor de detectie van complexe achtergronden en de monitoring van snel bewegende doelen.
