Gekoelde IR-detectormodule Core 1280x1024 12μM voor bewaking op lange afstand

Plaats van herkomst Wuhan, provincie Hubei, China
Merknaam GST
Certificering ISO9001:2015; RoHS; Reach
Modelnummer GAVIN1212
Min. bestelaantal 1 stuk
Prijs Negotiable
Betalingscondities L/C, T/T

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Hoge kwaliteit 1280x1024 Pixelhoogte 12μm
Frame rate 50Hz/100Hz NETD ≤20mK
maat 165x86x107mm Spectraalgebied 3,7 ~ 4,8 μm MW
Hoog licht

1280x1024 detectormodulekern

,

12uM gekoelde IR-detectormodule

Laat een bericht achter
Productomschrijving
Megapixel GAVIN1212 gekoelde camerakern

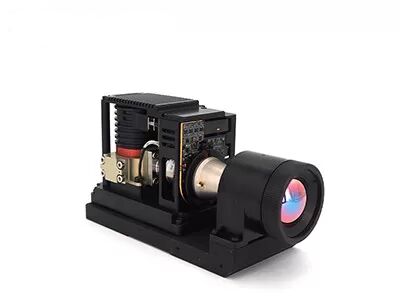

Gekoelde IR-detectormodule Core 1280x1024 12μM voor bewaking op lange afstand



product beschrijving



GAVIN1212 thermische cameramodule met hoge resolutie integreert grote reeks 1280x1024/12μm gekoelde MWIR-detector.Verschillende beeldverwerkingsalgoritmen zijn ingebed in de GAVIN1212-elektronica om heldere infraroodbeelden uit te voeren in totale duisternis of slechte weersomstandigheden.Het kan risico's en bedreigingen op grote afstand detecteren en herkennen, terwijl het op korte afstand meer doeldetails presenteert.



Met een grote resolutie van 1280x1024 kan het een breder gezichtsveld realiseren en meer beelddetails bieden.De kleinere pixelgrootte van 12 µm biedt een betere ruimtelijke resolutie en past bij een kortere optische lensfocus om hetzelfde bereik te bereiken.Het is de ideale keuze voor de EO-IR-systeemintegrator om hun payload te ontwerpen voor toepassingen in de lucht of op schepen.



Belangrijkste kenmerken



Megapixelafbeeldingen
• 1280×1024 high definition voor breder gezichtsveld en langere afstand
• 12μm pixelgrootte voor betere ruimtelijke resolutie



Scherpe heldere kwaliteit
• Goede uniformiteit, effectief pixelpercentage>99,5%
• Hoge gevoeligheid, NETD≤20mK



Snelle integratie
• Ondersteuning Cameralink-interface, uitvoer van RAW/YUV-beeldgegevens
• Diverse optische configuraties met continue zoom zijn optioneel



product specificaties



Model GAVIN1212
Prestaties IR-detector
Oplossing 1280x1024
Pixelhoogte 12μm
Cryokoeler RS058F
Spectraalgebied 3,7 μm ~ 4,8 μm MW
Koeltijd (20°C) ≤8min
NETD (20°C) ≤20mK
Afbeelding verwerken
Frame rate 50Hz/100Hz
Dimmodus Lineair/Histogram/Gemengd
Digitale vergroting ×1/×2/×4
Beeld richting Horizontaal/verticaal/diagonaal spiegelen
Afbeeldingsalgoritme NUC/AGC/IDE
Elektrische specificatie
Standaard externe interface J30JZ 25pin;HDMI speciale uitgangsinterface
Analoge video /
Digitale video HDMI-uitgang: YUV
Cameralink-uitvoer: 16-bits RAW/YUV
Externe synchronisatie

Frame externe synchronisatie: RS422



Communicatie RS422, 115200 bps
Stroomvoorziening 24V ± 1V
Stabiel stroomverbruik 16W
Afmeting (mm) 165x86x107
Gewicht ≤1600g
Werkingstemperatuur -40°C ~ +60°C
Trillingssterkte Trilling: GJB Op een voertuig gemonteerd sneltransport
Schok: halve sinusgolf, 40 g 11 ms, 3 assen 6 richtingen 3 keer elk
Optische lens
Optionele lens Continue zoom: 37,5~750 mm/F4
Vaste zoom: 19 mm/F2;40mm/F2;240mm/F2



Industriële toepassingen



De GAVIN1212 thermische infraroodcameramodule wordt veel gebruikt op veel gebieden, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload enz.



Gekoelde IR-detectormodule Core 1280x1024 12μM voor bewaking op lange afstand 0



IR-detectieoplossingen



Gekoelde IR-detectormodule Core 1280x1024 12μM voor bewaking op lange afstand 1



Veelgestelde vragen



1. Toepassing van LWIR, MWIR/LWIR Duel-color gekoelde infrarooddetector



In infrarood thermische beeldvormingstechnologie hebben langegolf thermische detectoren een sterke penetratie door stoffige atmosferen, worden niet gestoord door zonneschijneffecten en lichtreflecties.Een uitstekende beeldkwaliteit kan worden verkregen in verschillende complexe omgevingen, zoals autoritten in de stoffige atmosfeer, zeilen van schepen op het water met reflecterend licht en vliegtuigen die door de wolken vliegen.



De tweekleurige gekoelde infrarooddetector combineert de voordelen van middengolf- en langegolfdetectie in één gekoelde infrarooddetectorconstructie, die tegelijkertijd hoogwaardige beeldvorming in de duelgolfbanden kan uitvoeren, waardoor het aantal valse alarmen aanzienlijk wordt verminderd.Het kan worden gebruikt voor de detectie van complexe achtergronden en het bewaken van snel bewegende doelen.
