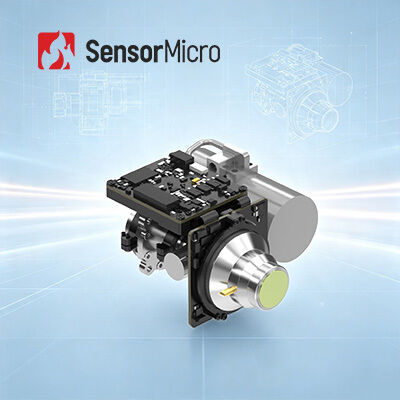

Snel integreren 1280×1024 Resolutie 10μm Pixel Pitch 1~100Hz Verstelbare beeldsnelheid Gecooide infraroodcameramodule
| Plaats van herkomst | Wuhan, provincie Hubei, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | EYAS G1210HMF |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 1280x1024 | Pixelafstand | 10μm |
|---|---|---|---|
| NETD | 20 mK(F2); 25mK(F4) | Spectraal bereik | 3,7 ~ 4,8 μm MW |
| Maat | 102×87×57mm | Framesnelheid | 1 ~ 100 Hz instelbaar |
| Markeren | IR-gekoelde cameramodules 12um,149x58.5x71mm gekoelde cameramodules |
||
Productomschrijving
EYAS G1210HMF Mega Pixel 1280×1024/10μm
Productoverzicht
De EYAS G1210HMF integreert een 1280×1024/10 μm megapixel HOT MWIR gekoelde infrarooddetector met een AD-circuit board, uitgerust met een lineaire Stirling cryocooler met hoge prestaties.Het ondersteunt real-time conversie van analoge signalen in digitale videostreams, en integreert aandrijflijn- en controle-timingfuncties, waardoor een snelle integratie van het systeemplatform mogelijk is.
Dit helpt OEM-klanten detectortests en -validaties efficiënt uit te voeren, waardoor de systeemintegratie aanzienlijk wordt vereenvoudigd en de ontwikkelingsvooruitgang wordt versneld.de EYAS G1210HMF bereikt een geoptimaliseerde SWaP (grootteHet is een zeer efficiënt apparaat, met een hoge kwaliteit en betrouwbaarheid van het beeld.
Belangrijkste kenmerken
- Megapixel helderheid, snelle ontwikkeling:Ontwikkeld op basis van een 1280×1024/10μm megapixel HOT MWIR afgekoelde infrarooddetector, die superieure beeldgegevens levert met geïntegreerde AD-circuit voor snelle platformintegratie
- HOT-technologie, SWaP-optimalisatie:Operatietemperatuur in het brandpuntvliegtuig verhoogd tot 150 K met minimale afmetingen (≤102×87×57 mm), lichtgewicht (390 g) en laag stroomverbruik (6 W)
- Uitstekende prestaties, gemakkelijke integratie:Verstelbare framerate van 1-100 Hz voor het vastleggen van snel bewegende doelen, CameraLink-interface geeft 16-bits ruwe gegevens met seriepoortbesturing
Technische specificaties
| Model | EYAS G1210HMF |
|---|---|
| Resolutie | 1280×1024 |
| Pixelgrootte | 10 μm |
| Spectrumrespons | 3.7μm±0.2μm ∙4.8μm±0.2μm |
| IR-detector NETD ((23°C) | 20mK ((F2) 25mK ((F4) |
| Framerate | 1~100Hz, instelbaar (50Hz standaard) |
| Werkwijze | Snapshot, ITR/IWR-integratiemodi, antiblooming, Windows-modus |
| Digitale video | 16 bit CameraLink (CameraLink DualBase-modus) |
| Synchronisatie | CC1: Synchrone buitenframe |
| Communicatie | CameraLink UART (standaard) / RS232 (aanpasbaar) Baud-snelheid: 9600bps ((Standaard) |
| Stroomvoorziening | AD-bord: 5V Cryocooler: 12V |
| Steady Power (23°C) | ≤ 6W |
| Koelingstijd ((23°C) | ≤3min |
| Grootte | 102 × 87 × 57 mm |
| Gewicht | ≤ 390 g |
| Werktemperatuur | -40°C~+71°C |
Industriële toepassingen
De EYAS G1210HMF thermische beeldvorming module wordt op veel gebieden zoals NDT, milieubewaking, langeafstandsbewaking, wetenschappelijk onderzoek en meer gebruikt.
Over SensorMicro
SensorMicro is opgericht met een eenvoudige maar krachtige overtuiging: innovatie dient de behoeften van de echte wereld te dienen.en de mogelijkheden die eronder liggen.
Door onzichtbare warmte om te zetten in zichtbare waarheid, helpen we de industrie slimmere beslissingen te nemen, te beschermen wat het belangrijkst is en de complexiteit met duidelijkheid te navigeren.industriële inspectie, medische zorg, machine vision, milieubewaking en belangrijke aspecten van koolstofneutraliteit.
Vaak gestelde vragen
Toepassing van LWIR, MWIR/LWIR dubbelkleurige afgekoelde infrarooddetector
In de infrarood thermische beeldtechnologie hebben langegolfthermodectoren een sterke penetratie door stoffige atmosfeer en worden ze niet gestoord door de effecten van zonneschijn en lichtreflecties.Uitstekende beeldkwaliteit kan worden verkregen in verschillende complexe omgevingen, zoals voertuigen die in stoffige atmosfeer rijden, schepen die met reflecterend licht op water varen en vliegtuigen die door wolken vliegen.
De dubbelkleurige afgekoelde infrarooddetector combineert de voordelen van detectie van middengolven en lange golven in één afgekoelde infrarooddetector.met een vermogen van meer dan 50 W,Het kan worden gebruikt voor de detectie van complexe achtergronden en de monitoring van snel bewegende doelen.
