VOS Gaslekdetectie Gekoelde MWIR warmtebeelddetector 320x256 30μM
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Functie | Detectie van gaslekken | Cryo-koeler | RS058/RS058I/LS734 |
|---|---|---|---|
| Detectie resolutie | 320x256 | Pixelgrootte | 30μm |
| NETD | ≤15mK | Spectraalgebied | 3,2 ± 0,1 ~ 3,5 ± 0,1 μm |
| Markeren | MWIR Warmtebeelddetector 320x256,MWIR Warmtebeelddetector 30uM,MWIR Optische Gas Imaging Detector |
||
Productomschrijving

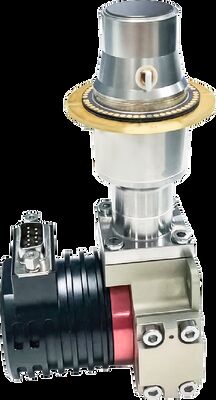

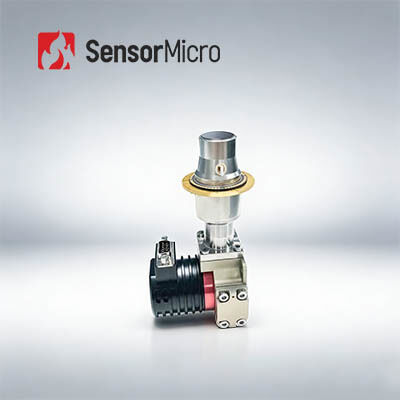

VOS Gaslekdetectie Gekoelde MWIR warmtebeelddetector 320x256 30μM
product beschrijving
C330M-G gekoelde infrarooddetector is speciaal ontwikkeld voor VOS-gaslekdetectie met de functie om infraroodstraling van het doel met een golflengte van 3,2 ~ 3,5 μm om te zetten in een elektrisch signaal.De externe mechanische interface, optische interface en elektronische interface worden vaak gebruikt en kunnen worden uitgebreid.C330M-G kan op grote schaal worden gebruikt bij het bewaken van de atmosferische omgeving en het detecteren van gaslekken, het lozen van verontreinigende stoffen, het detecteren van chemische gassen in petrochemische fabrieken en raffinaderijen.
Belangrijkste kenmerken
Optische gasbeeldvorming
• Contactloze detectie op grote afstand
• Zeer efficiënte, veilige en brede reeks gaslekdetectie
Hoge gevoeligheid
• Uiterst gevoelige gekoelde infrarooddetector, vrij efficiënt bij toepassing van lage gasconcentratie en langzame gasstroom
• Effectieve lekdetectie omvat alkanen, alkenen, alcoholen, benzenen, ketonen en andere gassen
Ontworpen voor eisen van gebruikers
• Ondersteuning van 12V-voeding voor explosieveilige certificering
• Diverse cryokoelers beschikbaar voor licht gewicht, laag vermogen, lange levensduur en hoge betrouwbaarheid
• Aanpasbaar spectraal bereik: 3μm~5μm MWIR (voor meer soorten gasdetectie: CO, CO2 etc.)
product specificaties
| Model | C330M-G | ||
| Gevoelig materiaal | HgCdTe/MCT | ||
| Oplossing | 320×256 | ||
| Pixelgrootte | 30μm | ||
| Spectraalgebied | 3,2 μm ± 0,1 μm ~ 3,5 μm ± 0,1 μm (aanpasbaar bereik: 3 μm ~ 5 μm) | ||
| Werkmodus | Momentopname;ITR-integratiemodus;Windows-modus;Anti-bloei | ||
| Laad capaciteit | 36Me-/12Me- | ||
| Dynamisch bereik | ≥80dB | ||
| Aantal uitvoer | 1 of 4;Tot 6,6 MHz/per uitgang | ||
| Typisch NETD | 10mK (F1.5) | ||
| Effectieve pixelsnelheid | ≥99,5% | ||
| Reactie Niet-uniformiteit | ≤8% | ||
| Cryokoeler | RS058 | RS058I | LS734 |
| Koeler Type | Geïntegreerde roterende Stirling-koeler | Geïntegreerde roterende Stirling-koeler | Lineaire roterende Stirling-koeler |
| Stabiel stroomverbruik | ≤7W | ≤7W | ≤10W |
| Max.Energieverbruik | ≤15W | ≤15W | ≤45W |
| Stroomvoorziening | 24V gelijkstroom | 12V gelijkstroom | 24V gelijkstroom |
| Koeltijd | ≤6min30s | ≤7min | ≤5min |
| Grootte (mm) | 142x58.5x71 | 142 × 58,5 × 71 | Compressor Φ46×122 Dewar Φ40×114 |
| Gewicht | ≤600g | ≤600g | ≤1,2 kg |
| Werktemperatuur | -45°C ~ +71°C | ||
Industriële toepassingen
De C330M-G gaslekdetectie gekoelde MWIR warmtebeelddetector wordt gebruikt voor klanten met een sterk ontwikkelingsvermogen.Door deze gekoelde thermische sensor te integreren, kunnen de onzichtbare VOC's (vluchtige organische stoffen) worden gedetecteerd en gevisualiseerd, zodat verdere schade kan worden vermeden.Deze gassen omvatten zoals: methaan, ethaan, propaan, butaan, pentaan, hexaan, heptaan, octaan, ethyleen, propyleen, isopreen, methanol, ethanol, butanon, benzeen, tolueen, xyleen, ethylbenzeen enz.
Tentoonstellingen
Veelgestelde vragen
1. Voordelen van optische gasbeeldvorming
Tijdbesparend en efficiënt: ondersteuning van grootschalige real-time detectie, snelle leklocatie, geen noodzaak om de productie te onderbreken.
Detectie op lange afstand: verwijderd van gevaarlijke en complexe gebieden, contactloos niet-destructief testen, zonder extra stralingsbron
Eenvoudig te analyseren: intuïtieve beeldvorming, directe opslag, gemakkelijke analyse
Multifunctionele inspectie: er kan een verscheidenheid aan gassen worden gedetecteerd, met een uitstekende temperatuurmeting op afstand
2. Werkingsprincipe van optische gasbeeldvorming
Optische gasbeeldvorming is een soort infraroodtechnologie die onzichtbare industriële gassen kan zien.
Na het absorberen van infraroodstraling op specifieke golflengten, zal er een verschil in infraroodstraling ontstaan tussen het gas en de achtergrond.
De gaslekdetectie-infrarooddetector met ingebouwd smalbandfilter ontvangt alleen de infraroodband in de buurt van de gas-infraroodabsorptiepiek en kan het gas omzetten in zichtbare infraroodbeelden door het stralingsverschil tussen het gas en de achtergrond.
