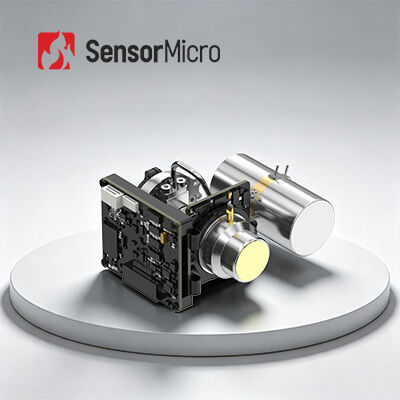

EYAS G1010HMG 1024×768 Resolutie 10µm Pixel Pitch Gekoelde HOT Infrarood Module voor Snelle Integratie
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | EYAS G1010HMG |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 1024×768 | Pixelafstand | 10μm |
|---|---|---|---|
| NETD | 20 mK(F2); 25mK(F4) | Spectraal bereik | 3,7 ~ 4,8 μm MW |
| Maat | 72×87×51mm | Framesnelheid | 1 ~ 100 Hz instelbaar |
| Markeren | EYAS 1212 IR-camerakern,1280x1024 IR-camerakern,12um integratie gekoelde cameramodules |
||
Productomschrijving
EYAS G1010HMG 1024×768/10μm Gekoelde HOT Infrarood Module voor Snelle Integratie
Productoverzicht
De EYAS G1010HMG gekoelde AD-module bestaat uit een 1024×768/10μm HOT gekoelde infrarooddetector en een AD-printplaat, uitgerust met een RS046 roterende Stirling cryocooler. Het zet het analoge uitgangssignaal van de gekoelde infrarooddetector om in een digitale videostream, terwijl het ook aandrijfvermogen en controle-timing levert.
Deze module helpt OEM-klanten bij het snel testen en verifiëren van detectoren, vereenvoudigt het integratieproces tussen gekoelde infrarooddetectoren en complete systemen, en versnelt de ontwikkelingsvoortgang aanzienlijk. HOT (bedrijfstemperatuur tot 150K) modules bieden geoptimaliseerde Afmetingen, Gewicht en Vermogen (SWaP) en betrouwbaarheid, wat ideaal is voor lichtgewicht toepassingen die hoge stabiliteit vereisen.
Belangrijkste Kenmerken
- Groot Formaat, Kleine Pixel: Ontwikkeld op basis van een 1024×768/10μm grootformaat, kleine-pixel HOT MWIR gekoelde infrarooddetector, wat meer delicate beeldinformatie levert
- Geïntegreerde AD-circuits: Analoog-naar-digitaal conversie maakt snelle platformintegratie mogelijk met afmetingen die consistent zijn met de detector
- HOT Technologie, SWaP-C Optimalisatie: Werkende temperatuur van het brandvlak verhoogd tot 150K met minimale afmetingen ≤72×87×51mm, gewicht zo laag als 250g, en stroomverbruik tot 6W
- Uitstekende Prestaties: Instelbare framesnelheid van 1-120 Hz, in staat om snel bewegende doelen vast te leggen
- Camera Link Interface: Geeft 16-bit ruwe data uit met seriële poortbesturing
Productspecificaties
| Model | EYAS G1010HMG |
|---|---|
| Resolutie | 1024×768 |
| Pixelgrootte | 10μm |
| Spectrale Respons | 3.7μm±0.2μm～4.8μm±0.2μm |
| IR Detector NETD(23℃) | 20mK(F2) 25mK(F4) |
| Framesnelheid | 1~100Hz, instelbaar (standaard 50Hz) |
| Werkingsmodus | Snapshot, ITR/IWR Integratiemodi, Anti-blooming, Venstermodus |
| Standaard Externe Interface | 60pin: 37201-SM060-032W1R01 5pin: A1257WR-S-5P-LCP |
| Digitale Video | 16 bit CameraLink (CameraLink DualBase modus) |
| Externe Synchronisatie | CC1: Externe frame synchroon |
| Communicatie | CameraLink UART (standaard)/ RS232 (aanpasbaar) Baudrate: 9600bps (standaard) |
| Voeding | AD Board: 5V Cryocooler: 12V |
| Stabiel Vermogen (23℃) | ≤6W |
| Koeltijd(23℃) | ≤3min |
| Afmetingen(mm) | 72×87×51 |
| Gewicht(g) | ≤250 |
| Bedrijfstemperatuur | -40℃~+71℃ |
Industriële Toepassingen
De EYAS G1010HMG thermische beeldvormingsmodule wordt veel gebruikt op vele gebieden, zoals NDT, Milieumonitoring, Langeafstandsbewaking, Wetenschappelijk Onderzoek, en meer.
Gestandaardiseerde Service
- Complete Documentatie: Producthandleidingen, installatiegidsen en selectieverwijzingen om zonder giswerk te beginnen
- Ontwikkelings- & Testondersteuning: Eenvoudige voorbeeldintegratietests, prestatie-evaluatie en parameterverificatie
- Geavanceerde Ontwikkelaars Toolkit: SDK's, API's, algoritmen en debugtools voor diepe integratie
- Externe Technische Ondersteuning: 24/7 ondersteuning met snelle reactie en tijdige oplossing voor kritieke problemen
- Garantie: Originele onderdelen en strikte procesnaleving om optimale prestaties te herstellen
Veelgestelde Vragen
1. Classificatie van Infrarood Focal Plane Arrays (FPA)
Afhankelijk van de koelmethode kunnen infrarood focal plane arrays worden onderverdeeld in gekoelde en ongekoelde thermische beeldvormingsdetectoren. De gekoelde FPA infrarooddetector maakt voornamelijk gebruik van een Dewar-fles/snelle start-throttling koelkast en een Dewar-fles/Stirling-cycluskoelkast. Terwijl de ongekoelde FPA thermische IR-detector op kamertemperatuur werkt en de kern vormt van ongekoelde thermische beeldvormingssystemen. De meest voorkomende warmtegevoelige materialen zijn vanadiumoxide (Vox) en amorf silicium (a-Si). Vanadiumoxide materiaal is de huidige mainstream keuze op de markt vanwege zijn hoge temperatuurcoëfficiënt en hoge thermische gevoeligheid.
2. Werkingsprincipe van Infrarood Focal Plane Array
Een array van fotosensitieve elementen is gerangschikt op de focal plane array detector. Infraroodstralen die van oneindig komen, worden op deze fotosensitieve elementen van de focal plane array afgebeeld via het optische systeem. De detector zet het lichtsignaal om in een elektrisch signaal en voert integrale versterking, sampling, output buffer en multiplexing systeem uit, en wordt uiteindelijk naar het monitorsysteem gestuurd om een beeld te vormen.
