640x512 resolutie thermische beeldvorming module met ultra-lage stroomverbruik en compacte grootte voor draagbare apparaten

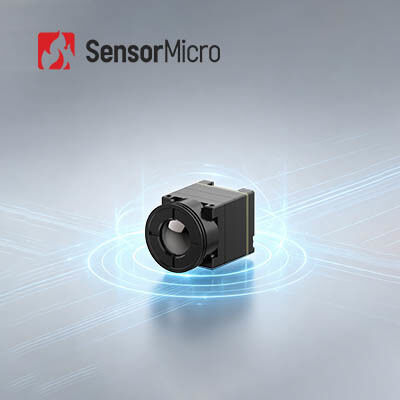

  • 640x512 Resolution Thermal Imaging Module with Ultra-Low Power Consumption and Compact Size for Portable Devices
Plaats van herkomst Wuhan, Hubei-Provincie, China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer COIN612R
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities L/C, T/T
Productdetails
Oplossing 640x512 / 12μm Temperatuurnauwkeurigheid ±3℃ of ±3%
Typisch NETD ≤40mK Temperatuurbereik -20℃~+550℃ (aanpasbaar)
Spectraal bereik 8~14μm Maat 25,4×25,4×27,4 (met 9,1 mm lens)
Markeren

650x512 thermische Weergavemodule

,

UAV de Module van de Nuttige ladings Thermische Weergave

,

Geïntegreerde Hommel Thermische Camera
Laat een bericht achter
Productomschrijving
650x512 warmtebeeldmodule geïntegreerd in draagbare nachtkijkers
Productoverzicht
De iTL612 PLUS infraroodcamerakern is ontworpen voor draagbare warmtebeeldapparatuur en blinkt uit in extreme SWaP-optimalisatie. Met een ultraminiatuurformaat van 17,3 x 17,3 x 24,2 mm en een ultralicht gewicht van 13,7 ± 0,5 g (met standaardlens van 9,1 mm), minimaliseert het de structurele belasting van eindapparaten. Het toonaangevende ultralage stroomverbruik van 0,65 W vermindert effectief het energieverbruik van de apparatuur, waardoor langdurige werking wordt ondersteund. Ondanks zijn compacte formaat maakt hij gebruik van een zeer nauwkeurige ApexCore 640×512/12μm-detector en verbeterde beeldalgoritmen, met behoud van een hoge thermische gevoeligheid van ≤25 mK en een ultraheldere beeldkwaliteit. Het sterk geïntegreerde ontwerp en de rijke compatibiliteit maken het tot de ideale kerncomponent voor lichtgewicht warmtebeeldsystemen, draagbare nachtkijkers en geminiaturiseerde detectieapparatuur.
Belangrijkste kenmerken
Ongeëvenaarde lichtheid en minimale belasting
  • Ultraminiatuurformaat: 17,3 x 17,3 x 24,2 mm (inclusief 9,1 mm lens)
  • Ultralicht: 13,7 ± 0,5 g (inclusief 9,1 mm-lens)
  • Ultralaag stroomverbruik: slechts 0,65 W
Mogelijk gemaakt door ApexCore, gevoeliger en duidelijker
  • Ontwikkeld op basis van de ApexCore-infrarooddetector van de volgende generatie, met een thermische gevoeligheid van slechts ≤25 mK
  • Verbeterd met beeldverwerkingsalgoritmen van de volgende generatie voor duidelijkere beelden
Eenvoudige ontwikkeling en naadloze integratie
  • Meerdere lensopties beschikbaar voor verschillende toepassingsscenario's
  • Ondersteunt meerdere interfaces voor beelduitvoer: DVP8, LVDS, MIPI, USB 2.0 en BT.656
  • RAW/YUV/Matrix-TEMP-gegevensuitvoer met seriële poortcontrole
Productspecificaties
Model iTL612PLUS
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Oplossing 640×512
Pixelgrootte 12μm
Spectrale reactie 8μm ~ 14μm
Typisch NETD ≤25mK
Beeldverwerking
Digitale framesnelheid 25/30 Hz/50 Hz
Opstarttijd ≤6s
Digitale video RAW/YUV/Matrix-TEMP
Afbeeldingsalgoritme NUC/3DNR/DNS/DRC/EE
Beeldweergave 10 (Zwart Heet/Wit Heet/Pseudokleur)
Elektrisch
Standaard externe interface 30Pin_HRS-interface: DF40C-30DP-0,4V(51)
MIPI externe interface 34Pin_Panasonic-connectorinterface: AXE634124
Communicatie-interface TTL-232/USB2.0
Digitale video-interface DVP8/LVDS/MIPI/USB2.0/BT.656
Voedingsspanning 4,2-5,5V
Typisch stroomverbruik 0,65 W
Mechanisch
Grootte (inclusief lens) 17,3 x 17,3 x 24,2 (9,1 mm-lens)
17,3 x 17,3 x 30,2 (13 mm-lens)
17,3 x 17,3 x 38 (24 mm-lens)
17,3 x 17,3 x 54 (45 mm-lens)
Gewicht (inclusief lens) 13,7 ± 0,5 g (9,1 mm-lens)
17,9 ± 0,5 g (13 mm-lens)
27,3 ± 0,5 g (24 mm-lens)
51 ± 0,5 g (45 mm-lens)
Aanpassingsvermogen aan het milieu
Bedrijfstemperatuur -40℃~+70℃
Opslagtemperatuur -45℃~+85℃
Vochtigheid 5%~95%, niet-condenserend
Trillingen 5,35 g, willekeurige trillingen, 3 assen
Invloed Halve sinusgolf, 30 g/11 ms, impactrichting X-as, 3 keer
Certificering ROHS2.0/BEREIK
Optische lens Vaste focus athermisch: 9,1/13/24/45 mm
Industriële toepassingen
De iTL612 PLUS thermische camerakern kan worden gebruikt op het gebied van bosbrandbestrijding, energieonderhoud, fotovoltaïsche inspectie, beveiligingsmonitoring, draagbare apparaten, draagbare apparaten en meer.
Integratie oplossingen
Een breed scala aan productformaten, waaronder infrarooddetectoren, camerakernen en modules om aan verschillende integratievereisten te voldoen.
Rijke productvariatie
Combinaties van meerdere arrayresoluties, pixelgroottes, golfbanden en lensopties bieden grotere flexibiliteit voor diverse toepassingen.
Uitstekende prestaties
Heldere beeldvorming, compact formaat, laag stroomverbruik, hoge gevoeligheid en sterke betrouwbaarheid: ontworpen om te presteren onder een breed scala aan omgevingsomstandigheden.
Eenvoudige integratie
Meerdere interface-opties maken de integratie eenvoudig en maken een snelle ontwikkeling in meerdere toepassingsgebieden mogelijk.
Onze voordelen
  • Productaanpassing:Pas configuraties aan en pas algoritmen aan om aan branchespecifieke vereisten te voldoen
  • Technische ondersteuning en training op locatie:Voorzie kernklanten van praktische systeemconfiguratie en operationele training
  • Gezamenlijke innovatie voor nieuwe producten en markten:Werk samen met klanten om samen innovatieve infraroodtoepassingsoplossingen te ontwikkelen
Veelgestelde vragen
1. Wat is infrarood-warmtebeeldvorming?
Infrarood thermische beeldvorming is een methode waarbij gebruik wordt gemaakt van infraroodstraling en thermische energie om informatie over objecten te verzamelen. Het zet onzichtbare infraroodstraling om in zichtbare infrarood-warmtebeelden met temperatuurverdeling van het doeloppervlak. Verschillende objecten en zelfs verschillende delen van hetzelfde object hebben een verschillend stralingsvermogen en infraroodreflectiesterkte.
2. Waarvoor kan infraroodbeeldvorming worden gebruikt?
  • Nachtzicht
  • Zoeken en redden
  • Niet-destructieve test
  • Epidemiepreventie
  • Thermografie
  • Beveiliging en bewaking
  • Brandbestrijding
3. Wat is een warmtebeeldmodule?
Een warmtebeeldmodule bestaat doorgaans uit een infrarooddetector, een infraroodlens en hardware-elektronica met ingebouwde software en algoritme. Het is de minimale eenheid van een warmtebeeldapparaat.
