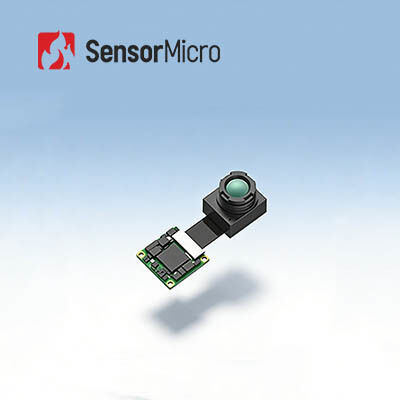

256x192 12 μm ongecoelde radiometrische thermische module voor nauwkeurige LWIR-thermische beeldvorming
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | Mini212G2 |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 256x192 | NETD | ≤50mK |
|---|---|---|---|
| Pixelafstand | 12μm | Nauwkeurigheid van temperatuurmeting | Groter van ±2℃ / ±2% |
| Spectraal bereik | 8~14μm | Typisch stroomverbruik | 330mW |
| Markeren | Module van de RoHS de Infrarode Thermische Camera,Infrarode Thermische Cameramodule 256x192,De Ongekoelde Thermische Camera van LWIR |
||
Productomschrijving
Productoverzicht
De Mini212G2 is een kleine thermische cameramodule met een ultracompact, vereenvoudigd pakketontwerp. Het integreert een optische lens, een 256×192 / 12µm wafer-level package (WLP) lange-golf infrarooddetector en een basis beeldverwerkingscircuit om snel thermische beelden van het doelgebied en de warmteverdeling ervan te verkrijgen.
De Mini212G2 infraroodcameramodule is volledig geoptimaliseerd voor kleine afmetingen, laag gewicht en lage prijs (SWaP) om te voldoen aan de strenge eisen van klanten in thermische infraroodtoepassingen, terwijl het toch uitstekende beeldkwaliteit levert. De superminiature structuur, compacte afmetingen en ultralage stroomverbruik maken het gemakkelijk te integreren in diverse inspectietools, beveiligingsbewakingscamera's of handheld infrarood thermische beeldvormers.
Belangrijkste Kenmerken
Miniatuur Module met Directe Thermische Beelduitvoer
- Uitgerust met een zelfontwikkelde 256×192 / 12µm infrarooddetector, wat aanzienlijke kosteneffectieve voordelen biedt.
- Ultracompact structureel ontwerp: slechts 17×17 mm (PCBA) groot, weegt slechts 4 g — ideaal voor toepassingen met beperkte ruimte.
- Geïntegreerde ISP-verwerkingskaart en beeldalgoritmen van de volgende generatie leveren direct duidelijke thermische beelden, wat zorgt voor een sterke veelzijdigheid.
Nauwkeurige Detectie, Flexibele Configuratie
- Hoge-precisie temperatuurmeting met een nauwkeurigheid tot ±2℃; ondersteunt spot-, gebieds- en full-frame meting.
- Meerdere lensopties met gezichtsveld beschikbaar om aan verschillende observatievereisten te voldoen.
Rijke Interfaces voor Eenvoudige Integratie
- Biedt USB2.0 / MIPI / DVP / BT.656 / LVDS en andere digitale video-uitvoerinterfaces.
- Volledig compatibel met industriestandaard interfaces.
Productspecificaties
| Model | Mini212G2 |
|---|---|
| Resolutie | 256×192 |
| Pixelgrootte | 12µm |
| Spectrale Respons | 8~14µm |
| NETD | ≤50mK |
| Uitvoergegevens | 14bit Raw |
| Framesnelheid | Thermografie: 25Hz, Beeldvorming: 50Hz |
| Focusmodus | Focusvrij |
| Lens (HFOV/FL) | 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm |
| Gewicht (g) | 7.1 | 6.4 | 4 | 6.8 |
| PCBA Afmeting (mm) | 17×17 |
| Digitale Video-interface | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| Analoge Video-interface | CVBS (PAL/NTSC) |
| Bedrijfsspanning | 3.3V±0.1V |
| Typisch Stroomverbruik | 330mW |
| Temperatuurmeetbereik | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| Temperatuurmeetnauwkeurigheid | Groter van ±2℃ / ±2% |
| Bedrijfstemperatuur | -40℃~+70℃ |
| Vochtigheid | 5%~85% |
| Opslagtemperatuur | -45℃~+85℃ |
| Certificering | RoHS 2.0 / REACH |
Industriële Toepassingen
De Mini212G2 ongekoelde LWIR thermische module wordt veel gebruikt op vele gebieden, waaronder thermografie, intelligente hardware, slimme gebouwen, slimme huizen, AIoT en meer.
Onze Voordelen
- Hoge gevoeligheid en uitstekende prestaties— Wereldwijd toonaangevende technologie in de infraroodindustrie.
- Diverse infrarooddetectoren beschikbaar— Zowel ongekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgroottes.
- Massaproductie om snelle levering te garanderen— Drie productielijnen met een jaarlijkse productiecapaciteit tot miljoenen detectoren.
Veelgestelde Vragen
1. Wat is NETD?
NETD staat voor "Noise Equivalent Temperature Difference." Het is een maatstaf voor hoe goed een thermische beeldvormingsdetector kleine verschillen in thermische straling in het beeld kan onderscheiden. NETD wordt doorgaans uitgedrukt in milli-Kelvin (mK). Over het algemeen geldt: hoe lager de NETD-waarde, hoe hoger de thermische gevoeligheid.
2. Wat is SWaP3?
SWaP3 staat voor grootte, gewicht, stroomverbruik, prestaties en prijs. Het geeft de technologische trend van de infraroodindustrie aan.
3. Wat is DRI?
DRI verwijst meestal naar de detectie-, herkennings- en identificatieafstand van een thermisch beeldvormingssysteem. Het is een cruciale parameter voor het beoordelen van de prestaties van een thermisch beeldvormingssysteem.
