Mini212G2 Onverkoelde infraroodmodule met 256×192 resolutie en 12μm pixelgrootte voor directe thermische beeldvorming

  • Mini212G2 Uncooled Infrared Module with 256×192 Resolution and 12μm Pixel Size for Direct Thermal Imaging Output
Plaats van herkomst Wuhan, Hubei-Provincie, China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer Mini212G2
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 256×192/12μm NETD ≤50mK
Spectraal bereik 8~14μm Framesnelheid Thermografie: 25 Hz, beeldvorming: 50 Hz
Digitale video-interface USB2.0 / MIPI / DVP / BT.656 / LVDS Analoge video-interface CVBS (PAL/NTSC)
Markeren

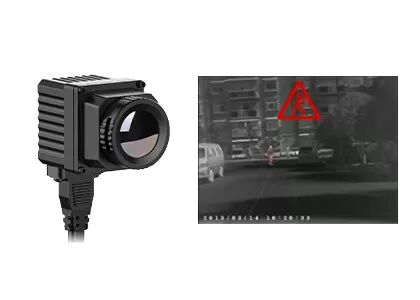

Infrarode Op een voertuig gemonteerde Thermische Camera

,

Op een voertuig gemonteerde Thermische Camera Antiglans

,

384x288 infrarode Thermische Camera
Laat een bericht achter
Productomschrijving
Mini212G2 Ongekoelde miniatuur infraroodmodule met 256×192/12μm
Productoverzicht

De Mini212G2 ongekoelde infrarood miniatuurmodule is gebouwd op de zelf ontwikkelde TIMO212 infraroodmodule van SensorMicro. De toevoeging van een infrarood ISP-verwerkingsbord maakt directe uitvoer van temperatuurmatrices en thermische beelden mogelijk, waardoor de ontwikkelingswerklast voor klanten aanzienlijk wordt verminderd.

De miniatuur Mini212G2 infraroodcameramodule, geïntegreerd met een ongekoelde infrarooddetector van 256×192/12μm op waferniveau, is speciaal ontworpen om tegemoet te komen aan de uiteenlopende en evoluerende behoeften van opkomende markten, waaronder AIoT (Artificial Intelligence of Things), Machine Vision, Industrial Vision, Security Monitoring en Night Observation. Met zijn compacte ontwerp en krachtige infrarooddetectiemogelijkheden dient deze module als een kernsensorcomponent die de beperkingen van traditionele beeldoplossingen doorbreekt, waardoor een nauwkeurige, betrouwbare en efficiënte werking in een breed scala aan scenario's mogelijk wordt.

Belangrijkste kenmerken
Miniatuurmodule met directe warmtebeelduitvoer
  • Uitgerust met een zelfontwikkelde 256×192/12μm infrarooddetector op waferniveau, die aanzienlijke kostenvoordelen biedt
  • Ultracompact structureel ontwerp: slechts 17 x 17 mm (PCBA) groot, met een gewicht van slechts 4 gram - ideaal voor toepassingen met beperkte ruimte
  • Geïntegreerde ISP-verwerkingskaart en beeldalgoritmen van de volgende generatie leveren direct heldere warmtebeelden, waardoor een grote veelzijdigheid wordt gegarandeerd
Nauwkeurige detectie, flexibele configuratie
  • Uiterst nauwkeurige temperatuurmeting met nauwkeurigheid tot ±2℃; ondersteunt spot-, oppervlakte- en full-frame metingen
  • Er zijn meerdere gezichtsveldlensopties beschikbaar om aan verschillende observatievereisten te voldoen
Rijke interfaces voor eenvoudige integratie
  • Biedt USB2.0 / MIPI / DVP / BT.656 / LVDS en andere digitale video-uitgangsinterfaces
  • Volledig compatibel met industriestandaardinterfaces
Productspecificaties
Model Mini212G2
Oplossing 256×192
Pixelgrootte 12μm
Spectrale reactie 8~14μm
NETD ≤50mK
Uitvoergegevens 14-bits rauw
Framesnelheid Thermografie: 25 Hz, beeldvorming: 50 Hz
Focusmodus Focus vrij
Lens (HFOV/FL) 17,5°/10mm | 25°/7mm | 56°/3,2 mm | 90°/2,1 mm
Gewicht (g) 7.1 | 6.4 | 4 | 6.8
PCBA-grootte (mm) 17×17
Digitale video-interface USB2.0 / MIPI / DVP / BT.656 / LVDS
Analoge video-interface CVBS (PAL/NTSC)
Bedrijfsspanning 3,3V±0,1V
Typisch stroomverbruik 330mW
Temperatuurmeetbereik -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Nauwkeurigheid van temperatuurmeting Groter van ±2℃ / ±2%
Bedrijfstemperatuur -40℃~+70℃
Vochtigheid 5%~85%
Opslagtemperatuur -45℃~+85℃
Certificering RoHS 2.0 / Bereik
Industriële toepassingen

Dit product is gepositioneerd voor gebieden als AIoT, Machine Vision, Industrial Vision, Security Monitoring en Nachtobservatie.

AIoT-toepassingen:Perfect geschikt voor integratie in compacte AIoT-apparaten zoals slimme huishoudelijke apparaten, draagbare apparaten en intelligente omgevingsmonitors.
Industriële visie:Kan worden gebruikt voor realtime monitoring van industriële apparatuur, laserverwerkings- en lasscenario's, halfgeleiderdetectie en meer.
Beveiligingsmonitoring:Kan illegale indringers detecteren en realtime alarmen activeren.
Aangepaste diensten
  • Productaanpassing:Pas configuraties aan en pas algoritmen aan om aan branchespecifieke vereisten te voldoen
  • Technische ondersteuning en training op locatie:Voorzie kernklanten van praktische systeemconfiguratie en operationele training
  • Gezamenlijke innovatie voor nieuwe producten en markten:Werk samen met klanten om samen innovatieve infraroodtoepassingsoplossingen te ontwikkelen
Veelgestelde vragen
In welke industrieën kunnen de infrarooddetectoren/thermische camerakernen worden gebruikt?

Onze thermische cameramodules worden veel gebruikt in vele industrieën, zoals:

  • Thermografie:Energieonderhoud, machinevisie, HVAC in gebouwen, metallurgische petrochemie, voorspellend onderhoud, epidemiepreventie
  • Beveiliging en monitoring:Veilige stad, infrastructuurbewaking, grensbeveiliging, maritieme cruises, mijnveiligheid
  • Brandbestrijding en redding:Bosbrandpreventie, brandpreventie, zoek- en reddingsacties
  • Laadvermogen van UAV's:Apparatuurinspectie, handhaving en redding, brandbestrijdingstoepassing, dierenobservatie
  • Persoonlijke visie:Vrije tijd buitenshuis, dierenobservatie, handhavingspatrouille
  • ADAS:Autonoom rijden, geavanceerd bestuurdersassistentiesysteem, speciale voertuigen
  • AIoT:Smart Home, intelligente hardware, slimme zorg, robots
  • Anderen:Verbeterd vluchtzichtsysteem, gasdetectie, landbouw en veeteelt, wetenschappelijk onderzoek
