Onverkoelde thermische camera kern met 384x288 resolutie en 17μm pixel pitch Longwave FPA VOx thermische module
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | MUNT417G3 |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 384x288 / 17μm | Framesnelheid | 25/30/50Hz |
|---|---|---|---|
| Digitale video | RAW/YUV422 | Analoge video | PAL/NTSC |
| NETD | ≤30mK/F1.0/25℃ | Spectraal bereik | 8~14μm |
| Markeren | Ongekoelde Thermische Camerakern,17μm Thermische Camerakern,De ongekoelde thermische camera van FPA |
||
Productomschrijving

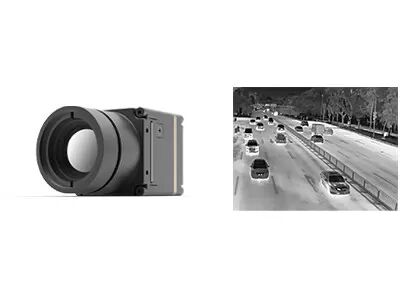

Onverkoelde thermische camera kern lange golf FPA 384x288 / 17μm VOx
Productoverzicht
COIN417G3 infraroodcamera kern integreert 384x288 / 17μm wafer level package (WLP) infrarood detector, high performance signal processing circuit en beeldverwerking algoritme.Dankzij de verpakkingstechnologie op waferniveau, heeft de WLP-infrarooddetector een eenvoudiger productieproces en is gemakkelijker te integreren, wat meer geschikt is voor een grote productie en een lage productiekosten.
De COIN417G3-infraroodmodule heeft een scherpe en scherpe thermische beeldpresentatie, compacte afmetingen en lage kosten.We leveren integrators verschillende volwassen en stabiele infrarood thermische beeldvorming oplossingen die gemakkelijk kunnen worden geïntegreerd in terminale producten terwijl de kosten aanzienlijk worden verlaagd.
Hoofdkenmerken
- Uitgebreide functionaliteit, kosteneffectief ontwerp
Ontwikkeld met behulp van een kosteneffectieve verpakkingsdetector op waferniveau met geavanceerde beeldverwerkingsalgoritmen - Uitstekende prestaties, superieure beeldvorming
Hoge gevoeligheid met typische NETD≤30mK en beeldalgoritmen van de volgende generatie voor duidelijker, scherpere thermische beelden - Flexibele uitbreiding, snelle integratie
Meerdere optische lensopties, ondersteunt USB2.0/DVP/LVDS/BT.656-interfaces, geeft RAW/YUV-beeldgegevens uit met seriepoortbesturing
Productspecificaties
| Model | COIN417G3 |
| IR-detectoren Indicatoren | |
| Gevoelig materiaal | VOx |
| Resolutie | 384 × 288 |
| Pixelgrootte | 17 μm |
| Spectrumrespons | 8 μm ~ 14 μm |
| Typische NETD | ≤ 30mK/F1.0/25°C |
| Beeldverwerking | |
| Digitale beeldsnelheid | 25/30/50Hz |
| Starttijd | 6s |
|
Analoog video
|
PAL/NTSC
|
|
Digitale video
|
RAW/YUV422
|
| Afbeeldingsalgoritme | Correctie voor niet-eenvormigheid (NUC) 3D geluidsreductie (3DNR) 2D-geluidsonderdrukking (DNS) Dynamische bereikcompressie (DRC) Kanteverbetering (EE) |
| Afbeeldingsweergave | 10 Soorten (Wit warm/Lava/IJzerrood/Hot Iron/Medisch/Arctisch/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| PC-software | |
| ICC-software | Controlemodule en videodisplay |
| Elektrische apparatuur | |
| Standaard externe interface | 50Pin: DF40C-50DP-0.4V ((51), (HRS, Man) |
| Uitbreidingsbord | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Communicatie-interface | TTL-232/USB2.0 |
| Digitale video-interface | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Voedingsspanning | 4.5 tot en met 5,5 V |
| Typisch energieverbruik | 0.65W |
| Mechanische apparatuur | |
|
Grootte van de holle kern ((mm)
|
25.4mm × 25.4mm × 16.5mm
|
| Naakt kerngewicht ((g) | 16.6±1 |
| Aanpassingsvermogen aan het milieu | |
| Werktemperatuur | -40°C~+70°C |
| Bergingstemperatuur | -45°C~+85°C |
| Vochtigheid | 5% tot 95%, niet-condenserend |
| Vibratie | Willekeurige trillingen, 5,35 gram, 3-as. |
| Gevolgen | Halve sinusgolf, 40 g / 11 ms, impactrichting X-as, 3 keer |
| Certificering | RoHS2.0/REACH |
| Optische lens | |
| Optische lens | Fixed Focus Athermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm |
| Beschermingsniveau | IP67 ((Voorlens) |
Industriële toepassingen
De COIN417G3 infraroodcamera-kern wordt veel gebruikt in industriële visie, beveiligingsbewaking, brandweer en redding, buiten, machinevisie, ADAS en meer.
Onze voordelen
- Rijk aan productverscheidenheid:Meerdere resoluties, pixelgroottes, golfbanden en combinaties van lensopties bieden meer flexibiliteit voor verschillende toepassingen.
- Uitstekende prestaties:Duidelijke afbeeldingen, compacte afmetingen, laag stroomverbruik, hoge gevoeligheid en hoge betrouwbaarheid, ontworpen voor een breed scala aan milieuproblemen.
- Makkelijke integratie:Meerdere interface-opties maken de integratie eenvoudig en maken snelle ontwikkeling over meerdere toepassingsgebieden mogelijk.
Vaak gestelde vragen
Wat is infrarood thermografie?
Thermografie is een nieuwe en effectieve niet-invasieve diagnostische methode die gebaseerd is op het detecteren van de oppervlaktetemperatuur van objecten.De infraroodstraling (IR) die door een object wordt uitgezonden, wordt geregistreerd en gevisualiseerd in de vorm van een temperatuurverdelingskaart.
Waar kan de infraroodthermografie voor worden gebruikt?
Infrarood thermische beeldvorming kan worden gebruikt om huisinspecties uit te voeren, structurele defecten, elektrische storingen, mechanische storingen, fysiologische veranderingen bij mensen en dieren en nog veel meer te bepalen.
Wat zijn de voordelen van infraroodthermografie?
Voor niet-destructieve tests is het eenvoudig te testen en snel te reageren zonder schade, wat resulteert in kostenbesparingen, een hogere werkdoeltreffendheid en een vermindering van de afschrijving van personeel en apparatuur.voor medische thermografie, is het zeer efficiënt om verborgen problemen in het menselijk lichaam te vinden, 100% veilig zonder straling en pijn, waardoor het een ideaal hulpmiddel is voor vroege gezondheidsscreening.
